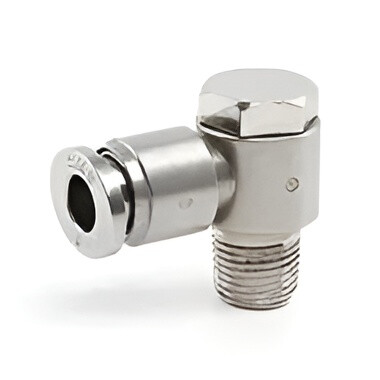

Фитинг SNS с наружной резьбой, угловой GPH12-03
Задать вопрос в MAX
Кратко о товаре:
Фитинг SNS с наружной резьбой, угловой GPH12-03 — фитинг с БРС серия GPH. Подключение: PT3/8 → 12 мм. Рабочее давление: -0 ÷ 20 бар, температура: -20 ÷ 120 °C. Рабочая среда: Сжатый воздух. Материал корпуса: Нержавеющая сталь.
Описание и характеристики
Детальное описание:
Фитинг SNS с наружной резьбой, угловой GPH12-03 — серия GPH с быстроразъёмным соединением (БРС) из нержавеющей стали для надёжного герметичного стыкования трубопроводов в условиях агрессивных сред. Фитинг обеспечивает мгновенное соединение PT3/8 → 12 мм одним движением без использования инструмента. Рабочее давление до -0 ÷ 20 бар, температурный диапазон -20 ÷ 120 °C. Корпус выполнен из материала Нержавеющая сталь, что гарантирует коррозионную стойкость даже при контакте с кислотами, щелочами и морской водой. Допустимое положение при монтаже: Любое. Производитель: SNS Pneumatic, артикул: GPH12-03.
Основные особенности серии серия GPH:
- Соединение одним движением — для стыковки достаточно вставить штуцер до характерного щелчка фиксатора, для разъединения — нажать на кольцо фиксатора. Время соединения/разъединения не превышает 2 секунд.
- Герметичность без инструмента — уплотнительное кольцо создаёт надёжный контакт при любом давлении до -0 ÷ 20 бар, исключая необходимость затяжки гаек или использования герметиков.
- Нержавеющая сталь 304/316 — корпус из материала Нержавеющая сталь выдерживает мойку горячей водой, паровую стерилизацию и контакт с агрессивными химикатами без коррозии.
- Многократная коммутация — фиксатор рассчитан на 10 000+ циклов соединения/разъединения без потери герметичности.
- Визуальный контроль соединения — цветное кольцо фиксатора (зелёное/красное) показывает статус: зелёное — соединение зафиксировано, красное — разъединение возможно.
- Идеален для пищевой и фармацевтической промышленности, химических производств, морских и судовых систем с требованиями к коррозионной стойкости и надёжности соединения.
Характеристики на Фитинг SNS с наружной резьбой, угловой GPH12-03:
- Производитель: SNS Pneumatic
- Артикул: GPH12-03
- Тип: Фитинг SNS с наружной резьбой, угловой
- Серия фитинга: серия GPH
- Подключение 1: PT3/8
- Подключение 2: 12 мм
- Рабочая температура: -20 ÷ 120 °C
- Рабочее давление: -0 ÷ 20 бар
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
- Материал корпуса: Нержавеющая сталь
Документация на: Фитинг SNS с наружной резьбой, угловой GPH12-03
Фитинг SNS с наружной резьбой, угловой GPH12-03 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие фитингов серии серия GPH от резьбовых соединений и фитингов с накидной гайкой — возможность многократного быстрого соединения и разъединения без инструмента. Фитинг создаёт герметичное соединение за счёт пружинного фиксатора и уплотнительного кольца из материала, совместимого с рабочей средой Сжатый воздух. Не используйте БРС для стационарных магистралей без необходимости демонтажа — для таких задач экономичнее применять фитинги с накидной гайкой или сварные соединения.
Подбор под тип соединения (PT3/8 → 12 мм): Фитинг GPH12-03 предназначен для соединения PT3/8 с 12 мм. При монтаже убедитесь, что штуцер вставлен до упора — должен прозвучать характерный щелчок фиксатора. Для проверки герметичности подайте давление -0 ÷ 20 бар и осмотрите соединение на утечки. При отсутствии щелчка соединение не зафиксировано — извлеките штуцер и повторите вставку.
Особенности монтажа в агрессивных средах: Корпус из Нержавеющая сталь обеспечивает устойчивость к коррозии даже при контакте с кислотами и щелочами концентрацией до 30%. При работе с морской водой рекомендуется использовать версию из нержавеющей стали 316 (уточняйте при заказе) — она содержит молибден, повышающий стойкость к хлоридной коррозии. При температуре выше +120°C рекомендуется использовать уплотнительные кольца из материала Viton (FKM) вместо стандартных NBR.
Температурные ограничения (-20 ÷ 120 °C): При температуре ниже -20°C уплотнительное кольцо теряет эластичность — перед соединением прогрейте фитинг до +5°C. При температуре выше +150°C материал кольца начинает деградировать — замена требуется каждые 2000 часов эксплуатации. Для криогенных сред (ниже -40°C) используйте специальные фитинги с уплотнениями из силикона.
Типичные применения для фитинга GPH12-03:
1) Соединение трубопроводов в системах подачи чистого пара на фармацевтических производствах;
2) Гидравлические линии морских судов с давлением до 20 бар;
3) Трубопроводы химических реакторов с кислотными и щелочными средами;
4) Системы мойки и дезинфекции в пищевой промышленности с паровой стерилизацией;
5) Подключение инструмента к пневмосистемам в условиях повышенной влажности и солевого тумана.
Типичные ошибки: 1) Вставка штуцера без доупора — соединение не фиксируется, утечка возникает при первом повышении давления; 2) Использование пластиковых трубок — цанга повреждает мягкую поверхность, приводя к разрыву трубки за 50–100 циклов; 3) Попытка соединения мокрых поверхностей — влага на трубке вызывает проскальзывание цанги и негерметичность; 4) Разъединение под давлением — категорически запрещено, приводит к выбросу трубки и травмам; 5) Применение в системах с абразивными частицами без фильтра — частицы забивают цанговый механизм, снижая фиксирующую способность за 500–1000 циклов.
