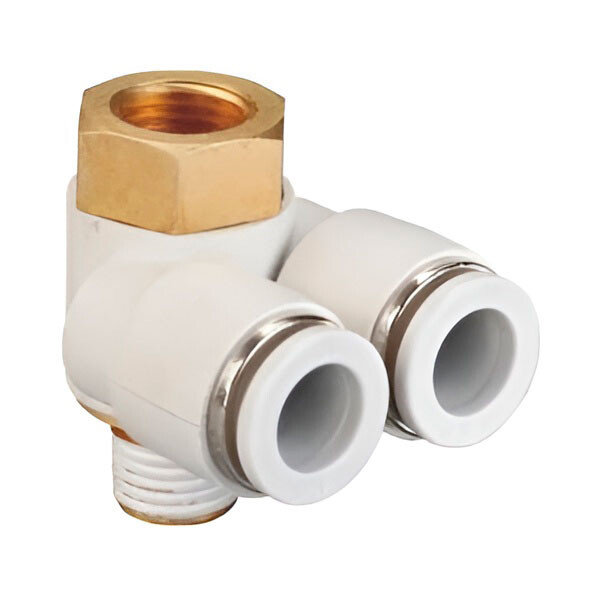

Цанговый тройник SNS проходной, два выхода KQ2ZF4-01
Задать вопрос в MAX
Кратко о товаре:
Цанговый тройник SNS проходной, два выхода KQ2ZF4-01 — серии KQ2ZF. Подключение: G1/8 → 4 мм. Рабочее давление: -0 ÷ 9 бар, температура: -5 ÷ 60 °C. Рабочая среда: Сжатый воздух. Материал корпуса: Пластик. Допустимое положение при монтаже: Любое.
Описание и характеристики
Детальное описание:
Цанговый тройник SNS проходной, два выхода KQ2ZF4-01 — серии KQ2ZF с цанговым (самозажимным) механизмом для быстрого и герметичного соединения пневматических трубок без специальных инструментов. Фитинг обеспечивает надёжную фиксацию трубки G1/8 за счёт сжатия цанги при затяжке гайки, а второе подключение 4 мм позволяет интегрировать фитинг в любую систему. Рабочее давление до -0 ÷ 9 бар, температурный диапазон -5 ÷ 60 °C. Корпус изготовлен из Пластик, что обеспечивает коррозионную стойкость и длительный срок службы. Рабочая среда: Сжатый воздух. Допустимое положение при монтаже: Любое. Производитель: SNS Pneumatic, артикул: KQ2ZF4-01.
Основные особенности серии KQ2ZF:
- Цанговый механизм фиксации — при затяжке гайки цанга равномерно сжимается вокруг трубки, обеспечивая надёжную фиксацию без повреждения материала трубки.
- Обратимое соединение — трубку можно извлечь и вставить повторно без замены компонентов, в отличие от обжимных фитингов.
- Универсальная совместимость — подходит для полиуретановых, нейлоновых, полиэтиленовых трубок, а также для медных и алюминиевых труб малого диаметра.
- Быстрая сборка без инструментов — для установки достаточно вставить трубку до упора и затянуть гайку вручную — дополнительные обжимные инструменты не требуются.
- Герметичность без герметиков — надёжное уплотнение обеспечивается за счёт прижима цанги и уплотнительного кольца, исключая необходимость в ФУМ-ленте или пакле.
- Идеален для пневматических систем промышленной автоматизации, модульных линий, роботизированных комплексов с требованиями к быстрому обслуживанию и частой перекомпоновке.
Характеристики на Цанговый тройник SNS проходной, два выхода KQ2ZF4-01:
- Производитель: SNS Pneumatic
- Артикул: KQ2ZF4-01
- Тип: Цанговый тройник SNS проходной, два выхода
- Серия фитинга: KQ2ZF
- Подключение 1: G1/8
- Подключение 2: 4 мм
- Рабочая температура: -5 ÷ 60 °C
- Рабочее давление: -0 ÷ 9 бар
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
- Материал корпуса: Пластик
Документация на: Цанговый тройник SNS проходной, два выхода KQ2ZF4-01
Цанговый тройник SNS проходной, два выхода KQ2ZF4-01 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие цанговых фитингов серии KQ2ZF от муфтовых (серии YZ2/GL) и быстроразъёмных (серии GL) — принцип фиксации трубки. Цанговый механизм зажимает трубку при затяжке гайки, обеспечивая обратимое соединение без деформации материала. В отличие от обжимных фитингов, трубку можно извлечь и использовать повторно — это критично для систем с частой перекомпоновкой или диагностикой.
Подбор под тип трубки (G1/8): Фитинг KQ2ZF4-01 предназначен для соединения трубки G1/8 с резьбовым подключением 4 мм. При монтаже убедитесь, что торец трубки обрезан строго перпендикулярно (допустимый угол ≤1°) и не имеет заусенцев. Вставьте трубку до упора — должен быть слышен характерный щелчок при прохождении цанги. Затягивайте гайку моментом 0,5–1,2 Н·м (в зависимости от диаметра) — недотяжка вызывает утечки, перетяжка деформирует цангу и снижает ресурс соединения.
Особенности монтажа в условиях вибрации: При работе в условиях вибрации (роботы, прессы) рекомендуется использовать контргайку или наносить анаэробный фиксатор на резьбу. Для полиуретановых трубок с диаметром >8 мм применяйте фитинги с удлинённой цангой — это предотвращает выскальзывание трубки при резких перепадах давления. Минимальный радиус изгиба трубки должен составлять не менее 3 диаметров — перегиб вызывает микротрещины и утечки за 500–1000 часов работы.
Материалы трубок и совместимость: Цанговые фитинги серии KQ2ZF совместимы с полиуретаном (наиболее распространённый вариант), нейлоном, полиэтиленом, а также с медными и алюминиевыми трубками диаметром до 12 мм. Не используйте фитинги для стальных трубок с толщиной стенки >1 мм — цанга не обеспечит достаточное усилие зажима. Для агрессивных сред (масла, растворители) убедитесь в совместимости материала трубки — полиуретан не подходит для масел, применяйте нейлон или полиэтилен.
Типичные применения для фитинга KQ2ZF4-01:
1) Соединение полиуретановых трубок в модульных пневмосистемах станков с ЧПУ;
2) Быстрая замена участков трубопровода при диагностике неисправностей;
3) Подключение сменных модулей в лабораторном оборудовании;
4) Монтаж пневмолиний роботизированных манипуляторов с частой перекомпоновкой;
5) Создание временных пневмосистем при наладке оборудования.
Типичные ошибки: 1) Вставка трубки без доупора — соединение не фиксируется, утечка возникает при первом повышении давления; 2) Перетяжка гайки ключом — деформация цанги и невозможность извлечения трубки без повреждения; 3) Использование фитинга для стальных трубок — недостаточное усилие зажима вызывает выскальзывание при давлении выше 6 бар; 4) Монтаж трубки с перекосом — микротрещины в материале и утечки за 200–500 часов работы.
