Шаровой кран 2/2 E.MC CIBV-H-A-G-22-G2-PN63-V9-F0507
Задать вопрос в MAX
Кратко о товаре:

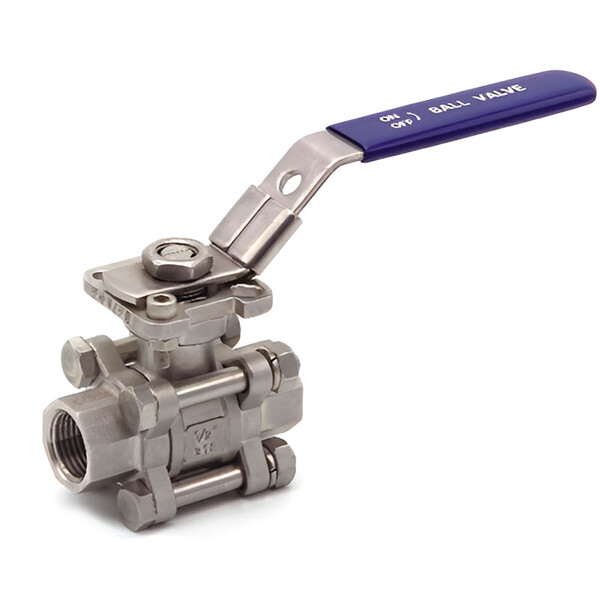

Шаровой кран 2/2 E.MC CIBV-H-A-G-22-G2-PN63-V9-F0507, серия CIBV (Трехсоставной, с рукояткой и монтажным фланцем по ISO5211). Присоединение: G2, рабочее давление: 63 бар, рабочая температура: -20°C ÷180°C, рабочая среда: Вода, нейтральные жидкости, среды,
Описание и характеристики
Детальное описание:
Шаровой кран 2/2 E.MC CIBV-H-A-G-22-G2-PN63-V9-F0507 — Трехсоставной, с рукояткой и монтажным фланцем по ISO5211 серии CIBV для полного перекрытия или открытия потока в трубопроводных системах за один четвертьоборот (90°). Кран обеспечивает герметичное отсечение среды при давлении до 63 бар и температуре -20°C ÷180°C. Присоединение: G2. Корпус изготовлен из Нержавеющая сталь CF8M, уплотнения — из PTFE. Рабочая среда: Вода, нейтральные жидкости, среды, неагрессивные к материалам крана. Допустимое положение при монтаже: Любое. Производитель: E.MC, артикул: CIBV-H-A-G-22-G2-PN63-V9-F0507.
Принцип работы шарового крана серии CIBV:
- Четвертьоборотное управление — поворот рукоятки или привода на 90° мгновенно переводит кран из положения «полностью открыт» в «полностью закрыт» без промежуточных ступеней.
- Нулевое гидравлическое сопротивление в открытом состоянии — сквозное отверстие шара совпадает с диаметром трубопровода, исключая потери давления и образование застойных зон.
- Полное перекрытие потока — в закрытом положении шар плотно прижимается к уплотнениям по всей окружности, обеспечивая герметичность даже при вакууме и пульсирующем давлении.
- Монтажный фланец по стандарту ISO 5211 — позволяет устанавливать ручные рукоятки, редукторы или пневмо/электроприводы без переходных адаптеров.
- Универсальность материалов — уплотнение PTFE сохраняет эластичность в диапазоне -20°C ÷180°C и совместимо с водой, паром, маслами или агрессивными химикатами в зависимости от исполнения.
- Идеален для систем водоснабжения, химических производств, пищевой промышленности, нефтегазового оборудования где критично мгновенное перекрытие потока без утечек.
Характеристики на Шаровой кран 2/2 E.MC CIBV-H-A-G-22-G2-PN63-V9-F0507:
- Производитель: E.MC
- Артикул: CIBV-H-A-G-22-G2-PN63-V9-F0507
- Функция: Шаровой кран 2/2 E.MC
- Серия крана: CIBV
- Конструкция: Трехсоставной, с рукояткой и монтажным фланцем по ISO5211
- Присоединение: G2
- Рабочее давление: 63 бар
- Рабочая температура: -20°C ÷180°C
- Рабочая среда: Вода, нейтральные жидкости, среды, неагрессивные к материалам крана
- Положение при монтаже: Любое
- Материал корпуса: Нержавеющая сталь CF8M
- Материал уплотнения: PTFE
Документация на: Шаровой кран 2/2 E.MC CIBV-H-A-G-22-G2-PN63-V9-F0507
Шаровой кран 2/2 E.MC CIBV-H-A-G-22-G2-PN63-V9-F0507 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие шаровых кранов серии CIBV от дисковых затворов и регулирующих клапанов — предназначены исключительно для запорной функции, а не для дросселирования. Шаровой кран открывается полностью или закрывается полностью. Не используйте шаровой кран в промежуточных положениях для регулирования расхода — это приводит к эрозии уплотнений и выходу из строя за 500–2000 циклов. Для регулирования применяйте дроссельные клапаны или дисковые затворы с плавным ходом.
Выбор материала уплотнения (PTFE) под рабочую среду: Для воды, пара и слабых кислот до +95°C применяйте уплотнение EPDM. Для масел, топлива и гидравлических жидкостей — NBR. Для агрессивных химикатов, растворителей и температур до +210°C — PTFE или Viton (FPM). Для питьевой воды используйте сертифицированное уплотнение EPDM WRAS. При температурах до +130°C выбирайте EPDM-HT. Неправильный выбор уплотнения вызывает набухание (в маслах) или хрупкость (при низких температурах) за 200–1000 часов работы.
Особенности монтажа в трубопроводных системах: При установке крана убедитесь, что направление потока соответствует маркировке на корпусе (стрелка). Для кранов с рукояткой положение «открыто» всегда совпадает с направлением потока — это упрощает визуальный контроль. При монтаже в вертикальных трубопроводах с плотными средами (суспензии, пульпы) устанавливайте кран так, чтобы полость шара не оказалась в нижней точке — это предотвратит накопление осадка и заклинивание за 10 000–30 000 циклов. Минимальное расстояние от крана до сварного шва — 2 диаметра трубы для предотвращения термического повреждения уплотнений.
Подбор привода для автоматизации: Для кранов с монтажным фланцем по стандарту ISO 5211 подбирайте привод по крутящему моменту. Для крана CIBV-H-A-G-22-G2-PN63-V9-F0507 с присоединением G2 при давлении 63 бар требуется момент уточните в каталоге Н·м. Умножьте это значение на коэффициент запаса 1,3 для воды или 1,5 для вязких сред. Привод должен обеспечивать полный поворот шара за 5–15 секунд — слишком быстрое закрытие вызывает гидроудар, слишком медленное — не обеспечивает аварийного отсечения.
Типичные применения для крана CIBV-H-A-G-22-G2-PN63-V9-F0507 с присоединением G2:
1) Аварийное отсечение подачи воды в системах пожаротушения;
2) Полное перекрытие потока агрессивных химикатов в реакторах химических производств;
3) Изоляция участков трубопровода при техническом обслуживании без остановки всей системы;
4) Переключение потоков в системах дозирования пищевых продуктов;
5) Отсечка топлива в нефтегазовом оборудовании при аварийных ситуациях.
Типичные ошибки: 1) Использование крана для регулирования расхода — приводит к эрозии уплотнений и утечкам через 500–2000 циклов; 2) Установка в системах с абразивными частицами без фильтрации — частицы >100 мкм царапают поверхность шара и вызывают утечки за 5000–10000 часов; 3) Монтаж в вертикальном положении с накоплением осадка в полости шара — заклинивание за 10 000–30 000 циклов; 4) Применение уплотнения EPDM в системах с маслами — набухание и потеря герметичности за 200–500 часов работы; 5) Отсутствие компенсаторов температурных расширений при монтаже между фланцами — деформация корпуса и утечки при перепадах температуры >50°C.
