Описание и характеристики

Детальное описание:

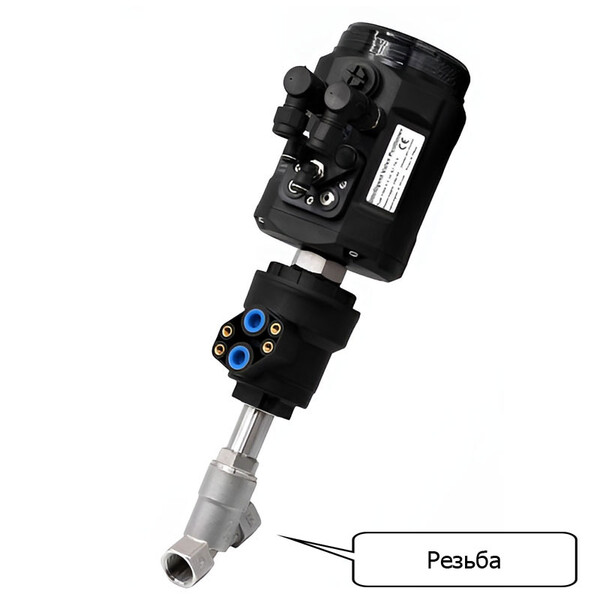

Седельный клапан E.MC с позиционером 2710-EMCP-15-S1-420Y — серии 2710-EMCP, конструкция Резьбовой корпус, тип 2/2, Нормально закрытый, с электропневматическим регулирующим управлением через встроенный позиционер. Управление осуществляется аналоговым сигналом 4–20 мА на позиционер с возможностью обратной связи (опционально) 4–20 мА, что обеспечивает точное позиционирование клапана в любом промежуточном положении. Корпус клапана полностью выполнен из Нержавеющая сталь 316L с уплотнениями из PTFE. Присоединение: G1/2. Рабочее давление до 0 ÷ 10 бар бар, сигнал управления 4…20 mA с обратной связью, рабочая температура -10°C ÷ 180°C. Монтажное положение: Любое. Производитель: E.MC.

Преимущества регулирующего клапана серии 2710-EMCP с позиционером:

• Точное регулирование расхода — позиционер обеспечивает линейную зависимость между управляющим сигналом 4–20 мА и степенью открытия клапана, что позволяет точно дозировать поток среды с погрешностью не более 0,25%.
• Обратная связь по положению — опциональный выходной сигнал 4–20 мА позволяет контролировать фактическое положение клапана в системе управления, обеспечивая полную диагностику и безопасность процесса.
• Визуальная индикация — встроенная шкала процента открытия/закрытия клапана позволяет визуально контролировать положение без подключения дополнительных приборов.
• Компактная конструкция — позиционер встроен непосредственно в пневмопривод, что исключает необходимость в дополнительных трубопроводах управления и снижает риск утечек.
• Универсальность подключения — резьбовое присоединение обеспечивает быстрый монтаж и демонтаж без специального инструмента, что упрощает техническое обслуживание.
• Идеален для систем автоматического регулирования технологических процессов, дозирования химических реагентов, контроля расхода в пищевой и фармацевтической промышленности с требованиями к точному управлению потоком.

---

Характеристики на Седельный клапан E.MC с позиционером 2710-EMCP-15-S1-420Y:

• Производитель: E.MC
• Артикул: 2710-EMCP-15-S1-420Y
• Функция: Седельный клапан E.MC с позиционером
• Серия клапана: 2710-EMCP
• Конструкция клапана: Резьбовой корпус
• Тип клапана: 2/2, Нормально закрытый
• Присоединение: G1/2
• Рабочее давление: 0 ÷ 10 бар
• Позиционер: 4…20 mA с обратной связью
• Рабочая температура: -10°C ÷ 180°C
• Рабочая среда: Сжатый воздух, вода, масло, пар, этанол, нейтральный газ, агрессивные среды не разрушающие материалы клапана
• Материал корпуса: Нержавеющая сталь 316L
• Материал уплотнений: PTFE
• Положение при монтаже: Любое

---

Документация на: Седельный клапан E.MC с позиционером 2710-EMCP-15-S1-420Y

Седельный клапан E.MC с позиционером 2710-EMCP-15-S1-420Y в формате PDF скачать

---

Экспертные рекомендации по применению резьбовых регулирующих клапанов серии 2710-EMCP

Ключевое преимущество резьбового исполнения — универсальность и простота монтажа. В отличие от фланцевых или сварных соединений, резьбовое присоединение позволяет быстро устанавливать и демонтировать клапан без специального оборудования, что идеально подходит для систем, требующих частого технического обслуживания. Однако резьбовые соединения требуют правильной герметизации и контроля момента затяжки для обеспечения надежности.

Требования к подготовке резьбового соединения: Для клапана 2710-EMCP-15-S1-420Y с присоединением G1/2 подготовка резьбы должна соответствовать следующим требованиям:
— Качество резьбы: не допускаются забоины, вмятины и повреждения профиля резьбы;
— Чистота поверхности: удаление загрязнений, окалины и смазки на длине не менее 2–3 витков резьбы;
— Проверка соосности: отклонение оси резьбы не более 0,1 мм на длине 100 мм;
— Контроль резьбомером: соответствие шага и профиля резьбы стандарту;
Нарушение этих требований приводит к неправильной установке, утечкам и снижению срока службы клапана.

Рекомендации по герметизации резьбового соединения: Для обеспечения герметичности резьбового соединения клапана 2710-EMCP-15-S1-420Y рекомендуется использовать следующие материалы:

Тип среды	Температура, °С	Рекомендуемый герметик	Метод нанесения
Вода, воздух, инертные газы	-20...+100	ФУМ-лента (2–3 витка)	По часовой стрелке, без натяжения
Агрессивные среды, пар	-20...+180	Анаэробный герметик	Тонкий слой на 2–3 витка резьбы
Пищевые, фармацевтические среды	-10...+150	Санитарный силиконовый герметик	Тонкий слой, соответствующий нормам FDA

Не рекомендуется использовать паклю или другие волокнистые материалы — они могут попасть в проточную часть клапана и вызвать отказ позиционера.

Моменты затяжки резьбового соединения: Для предотвращения повреждения резьбы и обеспечения герметичности рекомендуется соблюдать следующие моменты затяжки:
— G1/2": 15–20 Н·м;
— G3/4": 25–30 Н·м;
— G1": 35–40 Н·м;
— G1 1/4": 45–50 Н·м;
— G1 1/2": 55–60 Н·м;
Превышение моментов затяжки может привести к срыву резьбы и повреждению корпуса клапана.

Типичные применения резьбового клапана 2710-EMCP-15-S1-420Y:
1) Лабораторное и аналитическое оборудование;
2) Системы дозирования химических реагентов;
3) Установки водоподготовки и фильтрации;
4) Пневматические системы управления;
5) Компактные технологические линии с частым обслуживанием.

Типичные ошибки монтажа: 1) Использование пакли вместо современных герметиков — попадание волокон в проточную часть; 2) Превышение момента затяжки — повреждение резьбы; 3) Неправильное направление навивки ФУМ-ленты — ослабление соединения при вибрации; 4) Отсутствие контроля соосности — повышенный износ уплотнений позиционера.
