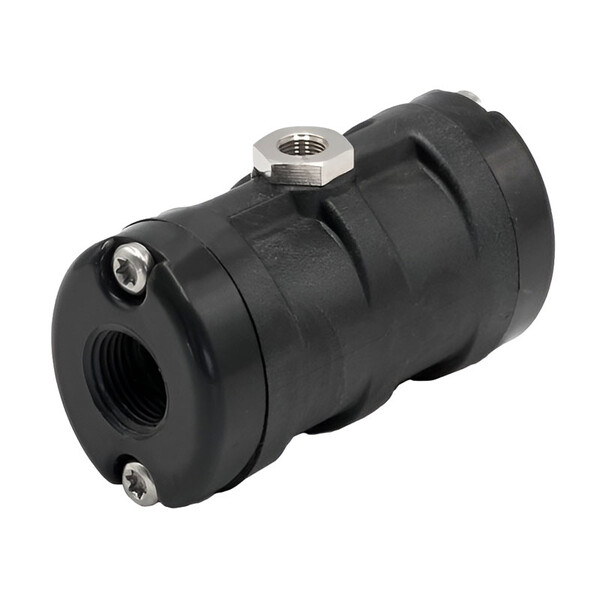

Пережимной клапан E.MC KMP-25-HNBR
Задать вопрос в MAX
Кратко о товаре:
Пережимной клапан E.MC KMP-25-HNBR — серии KMP, тип 2/2, Нормально открытый. Конструкция: Резьбовой корпус, с пневматическим управлением. Присоединение: G1. Рабочее давление: 4 ÷ 5,5 бар, разница давлений: 2,5 ÷ 3,5 бар. Материал корпуса: Полимер, материа
Описание и характеристики
Детальное описание:
Пережимной клапан E.MC KMP-25-HNBR — пережимной клапан E.MC серии KMP
Пережимной клапан E.MC KMP-25-HNBR — это 2/2 нормально‑открытый пережимной клапан с пневматическим управлением от E.MC. Клапан предназначен для перекрытия потоков жидких, газообразных, пылевидных и твёрдых сред (включая гранулят) в трубопроводных системах. Корпус выполнен из Полимер (полимер), что обеспечивает устойчивость к коррозии и химическим воздействиям. Уплотнительная мембрана из Стойкий к абразиву NBR гарантирует герметичность и долгий срок службы.
Преимущества пережимного клапана Пережимной клапан E.MC KMP-25-HNBR
- Надёжное перекрытие любых сред – клапан работает с жидкостями, газами, пылью и даже гранулятом благодаря специальной конструкции пережимной мембраны.
- Абразивостойкость и пищевая совместимость – мембрана из HNBR выдерживает абразивные частицы, а EPDM разрешён для контакта с пищевыми продуктами.
- Низкое рабочее давление управления – для переключения клапана достаточно 6,5–8 бар сжатого воздуха, что снижает требования к пневмосети.
- Полимерный корпус – не ржавеет, лёгкий, устойчив к большинству химических реагентов.
- Широкий диапазон присоединений – доступны резьбы от G3/8 до G2, что позволяет встраивать клапан в любую технологическую линию.
- Простота обслуживания – пережимная мембрана легко заменяется без демонтажа всего клапана.
Области применения клапана Пережимной клапан E.MC KMP-25-HNBR
Пережимные клапаны E.MC серии KMP идеально подходят для:
- дозирования и переключения абразивных суспензий, шламов, цемента, песка;
- пищевой промышленности (с мембраной EPDM) – молочные продукты, напитки, растительные масла;
- химических производств – кислоты, щёлочи, растворители (совместимые с полимером и HNBR);
- систем пневмотранспорта сыпучих материалов и гранул;
- водоподготовки и очистки сточных вод.
Клапан поставляется в любом монтажном положении, работает при температуре от +5 до +80°C и выдерживает перепад давления до 3,5 бар. Для заказа уточняйте наличие и сроки у менеджеров.
Характеристики на Пережимной клапан E.MC KMP-25-HNBR:
- Производитель: E.MC
- Артикул: KMP-25-HNBR
- Функция: Пережимной клапан E.MC
- Серия клапана: KMP
- Конструкция клапана: Резьбовой корпус, с пневматическим управлением
- Тип клапана: 2/2, Нормально открытый
- Присоединение: G1
- Рабочее давление: 4 ÷ 5,5 бар
- Давление управления: 6,5 ÷ 8 бар
- Минимальная разница давлений: 2,5 ÷ 3,5 бар
- Рабочая температура: 5°C ÷ 80°C
- Рабочая среда: Жидкие, газообразные, пылевидные среды, гранулы
- Материал корпуса: Полимер
- Материал мембраны: Стойкий к абразиву NBR
- Положение при монтаже: Любое
Документация на: Пережимной клапан E.MC KMP-25-HNBR
Пережимной клапан E.MC KMP-25-HNBR в формате PDF скачать
Экспертные рекомендации по монтажу и эксплуатации пережимного клапана Пережимной клапан E.MC KMP-25-HNBR
Особенности монтажа: Клапан Пережимной клапан E.MC KMP-25-HNBR (серия KMP) монтируется в любом положении, но рекомендуется устанавливать его так, чтобы направление потока соответствовало стрелке на корпусе (при наличии). Присоединение резьбовое – используйте ФУМ‑ленту или анаэробный герметик для уплотнения резьбы G1. Не прилагайте чрезмерных усилий при затяжке – корпус полимерный.
Требования к пневмопитанию: Для управления клапаном требуется сжатый воздух давлением 6,5 ÷ 8 бар бар, очищенный от влаги и масла (класс по ISO 8573-1 не хуже 6:4:4). Рекомендуется установить фильтр‑влагоотделитель и регулятор давления на линии управления.
Выбор материала мембраны:
- HNBR (стойкий к абразиву) – для сред, содержащих твёрдые частицы (песок, цемент, руда, гранулы). Рабочая температура до +80°C.
- EPDM – для пищевых продуктов, воды, слабых кислот и щелочей. Соответствует требованиям FDA для контакта с пищей.
Контроль перепада давления: Для корректного закрытия клапана необходимо обеспечить минимальную разницу давлений между входом и выходом не менее 2,5 ÷ 3,5 бар. При меньшем перепаде мембрана может не полностью пережать трубопровод. Если перепад ниже нормы – используйте клапан с большим диаметром или установите дроссель.
Обслуживание и ремонт: Периодически проверяйте герметичность резьбовых соединений и состояние мембраны. Признаки износа: протечки в линию управления, неполное открытие/закрытие, падение производительности. Замена мембраны производится без демонтажа корпуса – достаточно открутить крышку привода. Оригинальные ремкомплекты доступны под кодами из документации (например, KMP-10-HNBR → 30071917).
Типичные ошибки при эксплуатации:
- Подача давления управления на неправильный штуцер – клапан не переключается.
- Использование неподготовленного воздуха – загрязнение пневмокамеры и залипание мембраны.
- Превышение максимального рабочего давления среды (более 5,5 бар) – разрушение корпуса.
- Монтаж с перекосом резьбы – трещина в корпусе и утечка.
Рекомендация: При заказе уточняйте совместимость материалов мембраны и корпуса с вашей средой. Для агрессивных химикатов требуйте сертификаты стойкости. Своевременно заменяйте уплотнения – каждые 12–24 месяца в зависимости от интенсивности работы.
