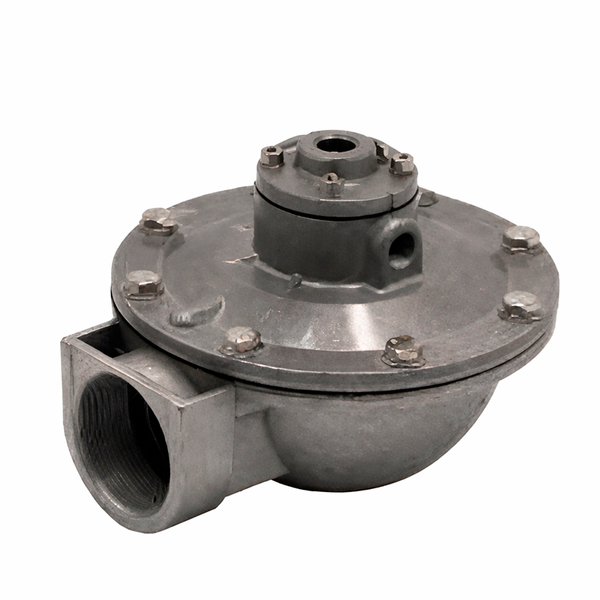

Импульсный клапан E.MC EMCF25-WX
Задать вопрос в MAX
Кратко о товаре:
Импульсный клапан E.MC EMCF25-WX — серии EMCF, тип 2/2, Нормально зактрытый. Конструкция: Резьбовой корпус, сэлектро-магнитным управлением. Присоединение: G1. Рабочее давление: 4 ÷ 6 бар, Материал уплотнений: NBR. Материал корпуса: Алюминий, уплотнений: А
Описание и характеристики
Детальное описание:
Импульсный клапан E.MC EMCF25-WX — это импульсный клапан серии EMCF (тип 2/2, Нормально зактрытый) от производителя E.MC. Артикул изделия: EMCF25-WX.
Клапаны серии EMCF специально разработаны для систем импульсной очистки фильтрующих элементов в пылеулавливающих установках, рукавных фильтрах, аспирационных системах и оборудовании для фильтрации воздуха. Благодаря пилотной конструкции и прямому управлению ( электромагнитному ) клапан обеспечивает очень высокую пропускную способность и минимальное время срабатывания: открытие ≤50 мс, закрытие ≤100 мс. Это позволяет эффективно удалять пыль, гранулы и другие загрязнения с фильтровальных поверхностей без остановки технологического процесса.
Импульсный клапан E.MC EMCF25-WX оснащена резьбовым присоединением G1 и рассчитана на рабочее давление 4 ÷ 6 бар. В данном исполнении используется электромагнитная катушка на напряжение катушка заказывается отдельно (класс защиты IP65), что позволяет подключать клапан напрямую к контроллеру и гибко управлять длительностью и частотой импульсов. Корпус клапана выполнен из Алюминий, а уплотнения и мембрана — из NBR (NBR), что гарантирует совместимость со сжатым воздухом (в том числе слегка маслянистым) и устойчивость к перепадам температур. Рабочая температура среды составляет -10°C ÷ 55°C. При этом клапан может монтироваться в Любое положении, что упрощает интеграцию в существующие линии.
Ключевые преимущества клапанов EMCF:
- Высокая пропускная способность и короткое время импульса — до 50 мс, что повышает эффективность регенерации фильтров.
- Надёжная конструкция: алюминиевый корпус, мембрана NBR, ресурс более 1 млн циклов.
- Возможность выбора управления: электромагнитное (24V DC, 110V AC, 220V AC) или пневматическое (давление сигнала 5,5–6 бар).
- Присоединения от G3/4 до G3 (резьба) — подходят для большинства коллекторов импульсной продувки.
- Рабочий диапазон давлений 4–6 бар, температура от -10°C до +55°C (по запросу доступны низкотемпературные исполнения до -40°C и высокотемпературные до +200°C).
- Класс защиты IP65 для версий с катушкой — защита от пыли и водяных струй.
- Полная ремонтопригодность: для каждого типоразмера выпускаются оригинальные ремкомплекты (мембрана + уплотнения).
Область применения клапана Импульсный клапан E.MC EMCF25-WX охватывает цементную, горнорудную, металлургическую, химическую, деревообрабатывающую и пищевую промышленность, а также системы очистки газов и аспирации на ТЭЦ и мусороперерабатывающих заводах. Благодаря высокой надёжности и неприхотливости, Импульсный клапан E.MC EMCF25-WX является оптимальным выбором для модернизации существующих систем импульсной очистки или создания новых.
Обратите внимание: данное исполнение (EMCF25-WX) поставляется без электромагнитной катушки. Катушку необходимо заказать отдельно — подходят модели серии XD-EMCF на 24V DC, 220V AC или 110V AC с разъёмом под штекер.
Для продления срока службы рекомендуется устанавливать перед клапаном фильтр очистки сжатого воздуха (5–10 мкм) и влагоотделитель. Техническое обслуживание сводится к периодической проверке состояния мембраны и уплотнений — при необходимости используйте оригинальные ремкомплекты.
Характеристики на Импульсный клапан E.MC EMCF25-WX:
- Производитель: E.MC
- Артикул: EMCF25-WX
- Функция: Импульсный клапан E.MC
- Серия клапана: EMCF
- Конструкция клапана: Резьбовой корпус, сэлектро-магнитным управлением
- Тип клапана: 2/2, Нормально зактрытый
- Присоединение: G1
- Рабочее давление: 4 ÷ 6 бар
- Напряжение катушки: катушка заказывается отдельно
- Рабочая температура: -10°C ÷ 55°C
- Рабочая среда: Жидкие, газообразные, пылевидные среды, гранулы
- Материал корпуса: Алюминий
- Материал уплотнений и мембраны: NBR
- Положение при монтаже: Любое
Документация на: Импульсный клапан E.MC EMCF25-WX
Импульсный клапан E.MC EMCF25-WX в формате PDF скачать
Экспертные рекомендации по выбору и эксплуатации Импульсный клапан E.MC EMCF25-WX
Как правильно подобрать типоразмер?
Для эффективной очистки фильтров учитывайте объём сжатого воздуха, требуемую частоту импульсов и перепад давления. Клапаны EMCF с условным проходом 1 мм рекомендуются для установок с расходом воздуха до 3–5 м³/мин (EMCF20-25), до 10–15 м³/мин (EMCF40-50) и выше для EMCF65-76. При частых импульсах (менее 1 секунды) предпочтительнее электромагнитное управление.
Особенности монтажа
- Монтируйте клапан в любом положении (указано: Любое), но предпочтительно катушкой/пневмоприводом вверх для защиты от конденсата.
- Перед клапаном обязательно установите фильтр тонкой очистки (5–10 мкм) и влагоотделитель — это продлит срок службы мембраны.
- Для резьбовых соединений G1 используйте уплотнительную ленту или анаэробный герметик.
- Электрическое подключение выполняйте кабелем сечением не менее 0,75 мм², обеспечьте заземление корпуса. Класс защиты IP65 допускает установку в запылённых и влажных помещениях.
Рекомендации по обслуживанию
- Периодичность проверки мембраны и уплотнений — каждые 6 месяцев при интенсивной работе (более 1000 импульсов/сутки).
- Используйте только оригинальные ремкомплекты (серии XLB для EMCF, номера подбираются по артикулу клапана).
- При снижении эффективности очистки проверьте: забито ли пилотное отверстие, не изношена ли мембрана, есть ли утечки воздуха.
- Для исполнений с катушкой (E2/E4) контролируйте нагрев катушки — при длительной работе она не должна превышать +60°C.
Условия эксплуатации
Стандартное исполнение рассчитано на температуру окружающей среды от -25°C до +55°C (при влажности ≤85%). Для работы при -40°C заказывайте низкотемпературное исполнение (суффикс «-TT»), для агрессивных или горячих сред — высокотемпературное (до +200°C) с уплотнениями из FKM или EPDM (по спецзапросу).
Тип управления — на что обратить внимание?
Ваш клапан имеет электромагнитное управление. Рекомендуется использовать стабилизированный источник питания, предусмотреть защиту от перенапряжения (варистор или диод). Для напряжения катушка заказывается отдельно подберите катушку с соответствующим классом изоляции (F или H).
Совет: Если вы только проектируете систему очистки, выбирайте клапаны с электромагнитным управлением (серии EMCF…E2/E4) — они позволяют гибко настраивать длительность и частоту импульсов через ПЛК. Для взрывоопасных зон используйте пневмоуправление (серия EMCF без буквы E).
