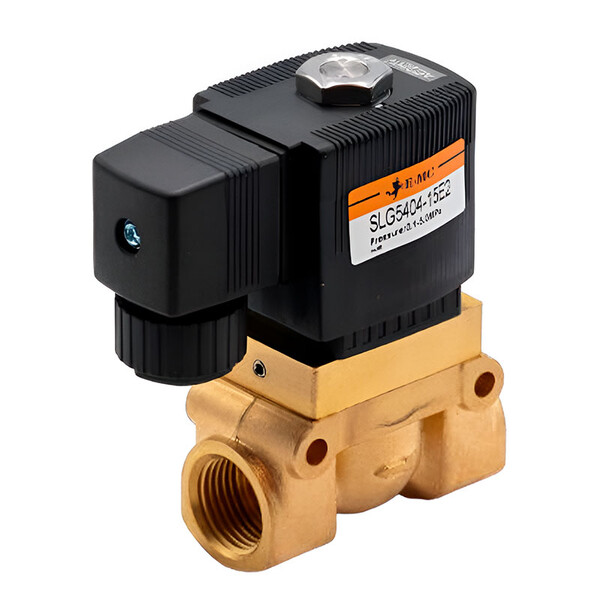

Мембранный клапан E.MC SLG5404-25E2
Задать вопрос в MAX
Кратко о товаре:
Мембранный клапан E.MC SLG5404-25E2 — серии SLG5404, тип 2/2, Нормально закрытый. Конструкция: Резьбовой корпус, с электро-магнитным управлением. Присоединение: G1. Материал корпуса: Латунь, мембраны: PTFE. Напряжение катушки: 220 VAC.
Описание и характеристики
Детальное описание:
Мембранный клапан E.MC SLG5404-25E2 — это электромагнитный мембранный клапан высокого давления серии SLG5404 (тип 2/2, Нормально закрытый) от производителя E.MC. Артикул: SLG5404-25E2.
Клапаны серии SLG5404 специально разработаны для работы в системах с высоким давлением — до 50 бар (в зависимости от типоразмера и среды). Благодаря усиленной пилотной конструкции и уплотнениям из PTFE (тефлона), они выдерживают рабочую температуру до +150°C и обеспечивают исключительную химическую стойкость к большинству сред: сжатый воздух, вода, масло, нейтральные жидкости, а также слабоагрессивные среды.
Корпус клапана выполнен из Латунь (латунь), что гарантирует прочность и устойчивость к коррозии. Присоединение — резьбовое G1. Рабочее давление уточняйте в документации (типовые значения: для присоединений G1/4 и G3/8 — 3–50 бар для воздуха и жидкостей; для G1/2 — 1–50 бар; для G3/4 и G1 — 1–40 бар для воздуха и 1–25 бар для жидкостей). Рабочая температура: -5°C ÷ 150°C. Клапан может монтироваться в Любое положении.
Ключевые особенности и преимущества
- Высокое рабочее давление до 50 бар — подходит для гидравлических и пневматических систем высокого давления, компрессорных станций, насосного оборудования.
- Уплотнение из PTFE (тефлона) — обладает низким коэффициентом трения, химической инертностью, устойчивостью к высоким температурам (до +150°C) и агрессивным средам.
- Латунный корпус — обеспечивает механическую прочность, коррозионную стойкость и хорошую теплопередачу.
- Электромагнитное пилотное управление — быстродействие, дистанционное управление, класс защиты катушки IP65 (пылевлагозащищённый разъём).
- Энергоэффективные катушки — возможность заказа катушек со сниженным энергопотреблением (до 80% экономии).
- Широкий диапазон присоединений — от G1/4 до G1, что позволяет интегрировать клапан в различные трубопроводы.
- Надёжная герметичность — мембрана и седло из PTFE обеспечивают нулевые утечки даже при максимальном давлении.
Области применения
Клапаны серии SLG5404 идеально подходят для систем высокого давления: компрессорные станции, гидравлические прессы, испытательные стенды, оборудование для водоочистки, паровые системы (до +150°C), нефтегазовая отрасль, пневмотранспорт, системы пожаротушения. Благодаря PTFE-уплотнениям клапан может использоваться с большинством технических жидкостей и газов.
Клапан поставляется в сборе с катушкой на напряжение 220 VAC. Для работы с агрессивными средами при высоких температурах рекомендуется использовать клапаны с уплотнениями из PTFE — они не стареют и не теряют эластичность со временем.
Техническое обслуживание минимально благодаря стойкости PTFE. Рекомендуется периодически проверять герметичность соединений и состояние катушки.
Характеристики на Мембранный клапан E.MC SLG5404-25E2:
- Производитель: E.MC
- Артикул: SLG5404-25E2
- Функция: Мембранный клапан E.MC
- Серия клапана: SLG5404
- Конструкция клапана: Резьбовой корпус, с электро-магнитным управлением
- Тип клапана: 2/2, Нормально закрытый
- Присоединение: G1
- Рабочее давление: см.документацию
- Напряжение катушки: 220 VAC
- Рабочая температура: -5°C ÷ 150°C
- Рабочая среда: Среды, совместимые по таблице стойкости с материалами корпуса и уплотнений
- Материал корпуса: Латунь
- Материал мембраны: PTFE
- Положение при монтаже: Любое
Документация на: Мембранный клапан E.MC SLG5404-25E2
Мембранный клапан E.MC SLG5404-25E2 в формате PDF скачать
Экспертные рекомендации по выбору и эксплуатации Мембранный клапан E.MC SLG5404-25E2
Как правильно подобрать клапан SLG5404?
- По рабочему давлению: Уточните максимальное давление в вашей системе. Клапаны SLG5404 рассчитаны до 50 бар (для типоразмеров G1/4 и G3/8) и до 40 бар для G3/4 и G1. Для жидкостей давление может быть ниже (до 25 бар для G3/4 и G1). Всегда оставляйте запас 10–15%.
- По температуре среды: PTFE выдерживает до +150°C. Не используйте клапан при температурах выше указанных — это приведёт к деформации уплотнений.
- По типу среды: PTFE химически инертен, поэтому клапан совместим с большинством технических жидкостей: вода, масло, сжатый воздух, топливо, слабые кислоты и щелочи. Не рекомендуется для расплавленных щелочных металлов и фтора.
- По напряжению катушки: Доступны варианты 24V DC (безопасное низкое напряжение), 220V AC (промышленные сети), 24V AC, 110V AC. Для длительного режима работы выбирайте энергоэффективные катушки (по спецзаказу).
Монтаж и подключение
- Устанавливайте клапан на горизонтальном или вертикальном трубопроводе (положение любое). Для защиты катушки от конденсата ориентируйте её вверх.
- Обязательно используйте фильтр тонкой очистки (50–100 мкм) перед клапаном, так как пилотный канал чувствителен к загрязнениям.
- Для герметизации резьбовых соединений применяйте ленту ФУМ или анаэробный герметик, устойчивый к высоким давлениям.
- Электрический кабель подбирайте сечением не менее 0,75 мм². Обеспечьте защиту от перенапряжений (варистор для AC, диод для DC). IP65 позволяет устанавливать клапан в запылённых и влажных помещениях.
Обслуживание и ремонт
- PTFE-уплотнения практически не изнашиваются со временем, однако при попадании абразивных частиц возможно повреждение седла. Регулярно проверяйте качество фильтрации.
- Признаки неисправности: протечки через седло, медленное срабатывание, перегрев катушки.
- Ремкомплекты для SLG5404 включают мембрану из PTFE и уплотнительные кольца. Замену производите при появлении протечек.
- Катушка заменяется без разборки гидравлической части — достаточно открутить гайку.
Особенности эксплуатации при высоких температурах и давлениях
При работе с горячими средами (выше +100°C) учитывайте тепловое расширение материалов. Рекомендуется после монтажа провести цикл нагрева и проверить герметичность соединений. PTFE при высоких температурах становится более пластичным, но сохраняет герметичность. Не превышайте давление при высоких температурах — следуйте графикам derating из документации.
Совместимость и замена
Клапаны SLG5404 взаимозаменяемы с аналогичными по присоединительным размерам клапанами других производителей (Bürkert, SMC, CKD). При замене убедитесь в совпадении диапазона давлений и материала уплотнений.
Совет: Для систем с частыми циклами (более 10 срабатываний в минуту) выбирайте клапаны с энергоэффективной катушкой, чтобы избежать перегрева. При работе с вязкими жидкостями (масла) учитывайте, что минимальное рабочее давление для пилотного управления должно быть не менее 3 бар.
