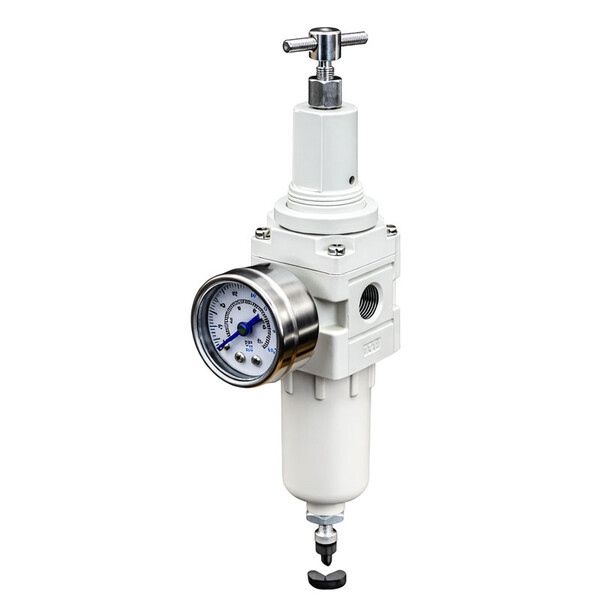

Фильтр-регулятор E.MC LFRB-M-N12-010-B-PG-M-05-TT60
Задать вопрос в MAX
Кратко о товаре:
Фильтр-регулятор E.MC LFRB-M-N12-010-B-PG-M-05-TT60 — серии LFRB. Подключение: NPT 1/2. Отвод конденсата → Ручной. Манометр: С манометром, температура: -60°C ÷ 60°C. Материал корпуса: Алюминий, колбы: Алюминий. Положение при монтаже: Вертикально.
Описание и характеристики
Детальное описание:
Фильтр-регулятор E.MC LFRB-M-N12-010-B-PG-M-05-TT60 – это компактное устройство от E.MC, объединяющее фильтрацию сжатого воздуха и стабилизацию давления. Корпус выполнен из Алюминий, стакан – из Алюминий, что обеспечивает устойчивость к механическим воздействиям и совместимость с различными средами. Присоединение – NPT 1/2. Рабочая среда: Сжатый воздух. Фильтр‑регулятор монтируется Вертикально.
Устройство обеспечивает степень фильтрации 5 мкм, задерживая механические примеси и защищая пневмоаппаратуру от износа. Диапазон регулировки выходного давления – 0 ÷ 10 бар, что позволяет точно настроить пневмосистему под требования потребителей. Максимальное давление на входе – 16 бар (зависит от модификации). Рабочая температура окружающей среды – -60°C ÷ 60°C. Отвод конденсата – Ручной.
В комплекте поставляется монтажный кронштейн, упрощающий установку на стену или панель. Встроенный манометр позволяет визуально контролировать выходное давление.
Преимущества фильтра‑регулятора Фильтр-регулятор E.MC LFRB-M-N12-010-B-PG-M-05-TT60
- Две функции в одном корпусе – экономит место в пневмошкафу и снижает стоимость монтажа.
- Эффективная очистка – фильтроэлемент 5 мкм задерживает частицы пыли, ржавчины и масла, продлевая ресурс пневмоклапанов и приводов.
- Стабильность выходного давления – поршневой регулятор компенсирует колебания на входе (до 16 бар) и поддерживает заданное значение в диапазоне 0 ÷ 10 бар.
- Надёжный отвод конденсата – ручной слив позволяет оперативно удалять влагу при осмотре.
- Широкий температурный диапазон – работоспособность сохраняется от -60°C ÷ 60°C, что подходит для неотапливаемых складов и уличных установок.
- Материалы на выбор – алюминий (лёгкий, экономичный) или нержавеющая сталь SS316L (химическая стойкость, пищевые и фармацевтические применения).
Области применения
Фильтр‑регулятор Фильтр-регулятор E.MC LFRB-M-N12-010-B-PG-M-05-TT60 рекомендован для подготовки сжатого воздуха в системах:
- пневмоприводов и пневмораспределителей на производственных линиях;
- автоматических упаковочных и сортировочных машин;
- лабораторного и аналитического оборудования;
- пищевой и фармацевтической промышленности (исполнение из нержавейки);
- систем управления технологическими процессами (SCADA, ЧПУ).
Для заказа уточняйте наличие и комплектацию у менеджеров.
Характеристики на Фильтр-регулятор E.MC LFRB-M-N12-010-B-PG-M-05-TT60:
- Производитель: E.MC
- Артикул: LFRB-M-N12-010-B-PG-M-05-TT60
- Функция: Фильтр-регулятор E.MC
- Серия: LFRB
- Конструкция: Фильтр сжатого воздуха и регулятор давления в одном корпусе
- Наличие кронштейна: С монтажным кронштейном
- Наличие манометра: С манометром
- Присоединение: NPT 1/2
- Диапазон регулировки давления: 0 ÷ 10 бар
- Отвод конденсата: Ручной
- Рабочая температура: -60°C ÷ 60°C
- Степень фильтрации: 5 мкм
- Рабочая среда: Сжатый воздух
- Материал корпуса: Алюминий
- Материал колбы: Алюминий
- Положение при монтаже: Вертикально
Документация на: Фильтр-регулятор E.MC LFRB-M-N12-010-B-PG-M-05-TT60
Фильтр-регулятор E.MC LFRB-M-N12-010-B-PG-M-05-TT60 в формате PDF скачать
Экспертные рекомендации для Фильтр-регулятор E.MC LFRB-M-N12-010-B-PG-M-05-TT60 (серия LFRB)
Выбор исполнения по материалу: Для обычных условий (сухое помещение, неагрессивная среда) подходит алюминиевый корпус (Алюминий). Если оборудование работает на открытом воздухе или в химически активной атмосфере – выбирайте модели из нержавеющей стали SS316L (LFRB‑S...). Для взрывоопасных зон предназначены исполнения LFRB‑EXH‑M‑... (искробезопасная конструкция).
Монтаж и подключение: Устройство должно монтироваться Вертикально (крышкой вверх) – это обеспечивает правильный сбор конденсата. Направление потока воздуха – по стрелке на корпусе. Перед установкой обязательно продуйте трубопроводы. Используйте резьбовое уплотнение (ФУМ‑ленту или анаэробный герметик) для резьбы NPT 1/2.
Настройка давления: После подачи воздуха вращением рукоятки установите требуемое давление в диапазоне 0 ÷ 10 бар. При первом пуске рекомендуется подключить потребителей и выполнить повторную подстройку – при расходе воздуха давление может немного просесть. Манометр (С манометром) помогает точно контролировать значение.
Обслуживание фильтроэлемента: Степень фильтрации 5 мкм требует периодической очистки или замены элемента. Ресурс – примерно 2000 часов работы при нормальном качестве воздуха. Признаки загрязнения: падение выходного давления при полностью открытом регуляторе или видимые отложения на стакане. Фильтроэлемент легко извлекается после откручивания стакана.
Удаление конденсата: В модели Фильтр-регулятор E.MC LFRB-M-N12-010-B-PG-M-05-TT60 используется ручной слив – открывайте клапан внизу стакана раз в смену.
Типичные ошибки при эксплуатации:
- Превышение максимального давления на входе (для LFRB‑...‑010 – 16 бар, для LFRB‑...‑015 – 20 бар).
- Работа без фильтроэлемента – попадание грязи в регулятор и заклинивание поршня.
- Установка в горизонтальном положении – конденсат не собирается, слив не работает.
- Игнорирование замены уплотнений при ремонте – течь воздуха по штоку регулятора.
Рекомендация по подбору: При выборе фильтра‑регулятора учитывайте не только диаметр присоединения (NPT 1/2), но и расход воздуха. Для LFRB с резьбой G1/4 Cv=1,29; G1/2 – 3,43; G1 – 11,14. При большом расходе используйте более крупный типоразмер или параллельное включение двух устройств.
Гарантия и сервис: Оригинальные запчасти (ремкомплекты, фильтроэлементы, стаканы) поставляются под заказ. Срок службы – не менее 5 лет при соблюдении правил эксплуатации.
