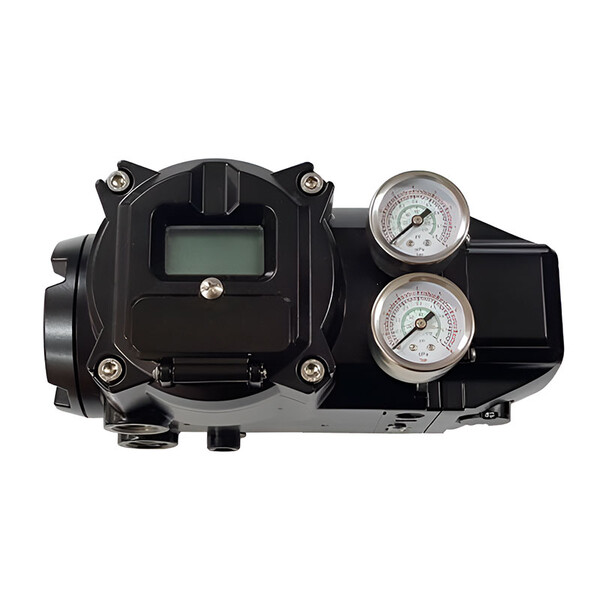

Пневмоэлектрический позиционер E.MC CMSCS-3-1-1-3-N-TT40-ExD
Задать вопрос в MAX
Кратко о товаре:
Пневмоэлектрический позиционер E.MC CMSCS-3-1-1-3-N-TT40-ExD — серии CMSCS-3, тип Линейный. Пылевлагозащита: IP66. Присоединение: R1/4. Материал корпуса: Алюминиевое литье под давлением. Ход: 10 - 150 мм. Выходной сигнал: 4-20 мА.
Описание и характеристики
Детальное описание:
Пневмоэлектрический позиционер E.MC CMSCS-3-1-1-3-N-TT40-ExD серии CMSCS-3 – позиционер премиум‑класса от E.MC, предназначенный для приводов типа - Линейный. Входной сигнал – 4-20 мА, корпус из Алюминиевое литье под давлением, степень защиты IP66. Устройство сочетает высокую точность позиционирования и надёжность в тяжёлых условиях, включая взрывоопасные зоны.
В комплекте: Рычаг для клапана с ходом 10-80 мм. Пневмоподключение – R1/4, диапазон хода – 10 - 150 мм. Тип взрывозащиты 1Ex db IIC T6 Gb X – допускает установку в зонах класса 1 и 2. Монтажное положение – Любое.
Преимущества позиционера Пневмоэлектрический позиционер E.MC CMSCS-3-1-1-3-N-TT40-ExD
- Максимальная точность – линейность ±0,5 %, чувствительность ±0,2 %, гистерезис ±0,5 % полной шкалы.
- Экономия воздуха – потребление менее 2,3 л/мин при 0,14 МПа, пропускная способность более 100 л/мин.
- Широкий диапазон рабочих температур – стандартно от -30 до +85°C, низкотемпературное исполнение до -60°C.
- Надёжность в агрессивных средах – доступна версия из нержавеющей стали AISI316 (вес 7 кг).
- Расширенные опции – HART 7, датчик обратной связи 4–20 мА, конечные выключатели (механические или бесконтактные).
Применение
- нефтегазовая промышленность (в том числе offshore);
- химические и нефтехимические заводы;
- энергетика (газотурбинные установки, парогенераторы);
- целлюлозно-бумажная и горнорудная промышленность.
Для агрессивных сред рекомендуются позиционеры с корпусом из нержавеющей стали.
Характеристики на Пневмоэлектрический позиционер E.MC CMSCS-3-1-1-3-N-TT40-ExD:
- Производитель: E.MC
- Артикул: CMSCS-3-1-1-3-N-TT40-ExD
- Функция: Пневмоэлектрический позиционер E.MC
- Серия позиционера: CMSCS-3
- Тип действия: Линейный
- Кронштейн: Рычаг для клапана с ходом 10-80 мм
- Пылевлагозащита: IP66
- Подключение сжатого воздуха: R1/4
- Ход: 10 - 150 мм
- Выходной сигнал: 4-20 мА
- Тип взрывозащиты: 1Ex db IIC T6 Gb X
- Материал корпуса: Алюминиевое литье под давлением
- Положение при монтаже: Любое
Документация на: Пневмоэлектрический позиционер E.MC CMSCS-3-1-1-3-N-TT40-ExD
Пневмоэлектрический позиционер E.MC CMSCS-3-1-1-3-N-TT40-ExD в формате PDF скачать
Экспертные рекомендации по монтажу и эксплуатации: Пневмоэлектрический позиционер E.MC CMSCS-3-1-1-3-N-TT40-ExD
Монтаж: Используйте кронштейн Рычаг для клапана с ходом 10-80 мм. Для поворотных приводов обязателен монтажный мост (входит в комплект). Установка строго по инструкции – перекосы недопустимы. Положение – Любое.
Пневматические соединения: Рабочая среда – сжатый воздух класса 3 по ISO 8573‑1. Давление 0,14–0,7 МПа. Применяйте только чистые трубы и фитинги. Порты SUP, OUT1, OUT2 – резьба R1/4. Для двустороннего действия используйте оба выхода.
Электрические подключения: Входной сигнал 4-20 мА подключается к клеммам. Импеданс 500 Ом. Для обратной связи 4–20 мА используйте отдельные клеммы (напряжение 10–30 В). Кабельные вводы – M20 или NPT 1/2. Обеспечьте разгрузку кабеля.
Настройка: Подайте воздух и сигнал 4 мА – установите ноль. Подайте 20 мА – установите максимум. При наличии ЖК‑дисплея калибровка выполняется через меню. Для версий с HART используйте цифровой коммуникатор.
Взрывозащита: Для 1Ex db IIC T6 Gb X строго соблюдайте правила монтажа во взрывоопасных зонах. Запрещается вскрытие корпуса под напряжением. Используйте только сертифицированные кабельные вводы.
Обслуживание: Проверяйте герметичность, состояние фильтра на входе воздуха. При нестабильной работе – очистите сопло и заслонку. Ремонт доверяйте только квалифицированному персоналу.
