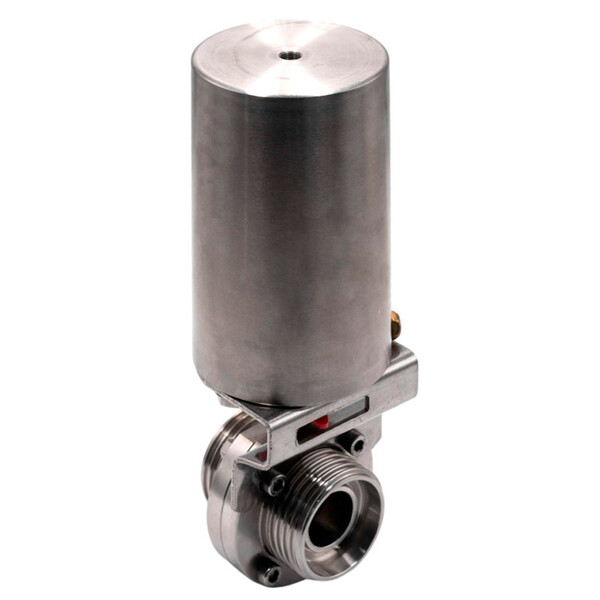

Пищевой дисковый затвор E.MC VZACF-50-CC-V4-E-SR
Задать вопрос в MAX
Кратко о товаре:
Пищевой дисковый затвор E.MC VZACF-50-CC-V4-E-SR — серии VZACF, управление: С вертикальным пневмоприводом одностороннего действия. Подключение: R1. Подключение в канале управления: R1/4. Материал корпуса: Алюминий, рабочая температура: -20...+70 °С, рабоч
Описание и характеристики
Детальное описание:
Пищевой дисковый затвор E.MC VZACF-50-CC-V4-E-SR – это двухходовой дисковый затвор серии VZACF, предназначенный для перекрытия и регулирования потоков жидких и газообразных сред, совместимых с материалами клапана. Корпус и диск выполнены из Алюминий (SS304 или SS316), уплотнение – EPDM, что обеспечивает высокую химическую стойкость и допуск к контакту с пищевыми продуктами. Присоединение к трубопроводу – зажимное (Clamp) по DIN 32676. Управление – С вертикальным пневмоприводом одностороннего действия. Рабочая среда – Сжатый воздух, азот, нейтральные газы. Максимальное давление – 10 бар, диапазон температур – -20...+70 °С. Монтажное положение – Любое.
Затвор серии VZACF отличается компактной конструкцией, малым гидравлическим сопротивлением и высокой герметичностью (класс герметичности A). Реверсивное направление потока позволяет устанавливать устройство на любых участках трубопровода без привязки к стороне подачи среды. Мягкое уплотнение диска обеспечивает надёжное запирание даже при наличии взвешенных частиц.
Преимущества дискового затвора Пищевой дисковый затвор E.MC VZACF-50-CC-V4-E-SR
- Пищевое исполнение – материалы корпуса и уплотнения соответствуют требованиям FDA, что допускает использование в пищевой, фармацевтической и биотехнологической промышленности.
- Надёжность и долговечность – корпус из нержавеющей стали Алюминий, уплотнение из EPDM выдерживает агрессивные среды и частые циклы переключения.
- Герметичность класса A – нулевая утечка в затворе, что критично для санитарных и взрывоопасных производств.
- Любой тип управления – доступны версии с рукояткой (2-позиционной), с пневмоприводом одностороннего или двустороннего действия (вертикальным или горизонтальным), а также со свободным валом для комплектации сторонними приводами.
- Широкий диапазон размеров – DN15…DN150, что позволяет использовать затвор в линиях малого и среднего диаметра.
- Простота монтажа и обслуживания – зажимное или сварное присоединение, возможность замены уплотнения без демонтажа корпуса.
Области применения
- пищевая промышленность (молочные продукты, напитки, растительные масла);
- фармацевтическое производство (WFI, CIP/SIP);
- биотехнологии и косметическая промышленность;
- химические производства с неагрессивными средами;
- системы водоподготовки и очистки сточных вод.
Для заказа уточняйте тип присоединения (clamp или сварка), материал уплотнения и тип привода. Возможна комплектация концевыми выключателями и электропневматической обвязкой.
Характеристики на Пищевой дисковый затвор E.MC VZACF-50-CC-V4-E-SR:
- Производитель: E.MC
- Артикул: VZACF-50-CC-V4-E-SR
- Функция: Пищевой дисковый затвор E.MC
- Серия затвора: VZACF
- Управление: С вертикальным пневмоприводом одностороннего действия
- Подключение сжатого воздуха: R1
- Подключение в канале управления: R1/4
- Рабочая температура: -20...+70 °С
- Максимальное давление: 10 бар
- Рабочая среда: Сжатый воздух, азот, нейтральные газы
- Материал корпуса: Алюминий
- Положение при монтаже: Любое
Документация на: Пищевой дисковый затвор E.MC VZACF-50-CC-V4-E-SR
Пищевой дисковый затвор E.MC VZACF-50-CC-V4-E-SR в формате PDF скачать
Экспертные рекомендации для: дискового затвора Пищевой дисковый затвор E.MC VZACF-50-CC-V4-E-SR (серия VZACF)
Выбор исполнения по присоединению: Для санитарных применений (пищевая, фармацевтика) рекомендуется зажимное соединение Clamp DIN 32676 – оно позволяет быстро демонтировать затвор для чистки и стерилизации. Сварное соединение DIN 11850 обеспечивает абсолютную герметичность и применяется на стационарных линиях с высокими температурами или агрессивными средами.
Выбор уплотнения: EPDM – универсальный материал, стоек к горячей воде, пару, слабым кислотам и щелочам. Рабочая температура до +120°C.
Монтаж: Положение при монтаже – Любое. Перед установкой проверьте соосность трубопровода и отсутствие заусенцев. Для зажимного соединения используйте прокладку из соответствующего материала (входит в комплект). Затягивайте хомут крест-накрест моментом 15–25 Н·м в зависимости от DN. Для сварного соединения выполняйте аргонодуговую сварку (TIG) с продувкой аргоном изнутри – это предотвратит окисление и сохранит санитарную чистоту.
Настройка привода: Если затвор оснащён пневмоприводом (С вертикальным пневмоприводом одностороннего действия), подключите сжатый воздух (давление 10 бар) к порту IN (подключение R1). Управляющий сигнал подаётся на распределитель (не входит в комплект). Для одностороннего действия используйте пружинное возвращение, для двустороннего – управление по двум линиям. При монтаже привода убедитесь, что фланец соответствует стандарту VDI/VDE 3845 (для затворов VZACF используется прямое крепление через кронштейн).
Обслуживание и ремонт: Регулярно (раз в 6–12 месяцев) проверяйте герметичность уплотнения диска. Признаки износа: протечки в положении «закрыто», затруднённый ход. Замена уплотнения производится без демонтажа корпуса: открутите болты, снимите заднюю крышку, извлеките диск и замените уплотнительное кольцо. Оригинальные ремкомплекты доступны под заказ (например, VZACF-20-E для DN20).
Типичные ошибки при эксплуатации:
- Монтаж с перекосом фланцев – деформация корпуса и утечка.
- Использование несовместимой среды (например, сильных кислот с EPDM) – разрушение уплотнения.
- Превышение максимального давления (более 10 бар) – повреждение диска или корпуса.
- Отсутствие термокомпенсации при сварке – коробление корпуса.
- Для рукоятки: попытка провернуть рукоятку при полностью закрытом затворе – выход из строя ограничителей.
Рекомендация по подбору: Для сред с абразивными частицами выбирайте затворы с диском из SS316 и уплотнением NBR. Для высоких температур (до +120°C) используйте EPDM или силикон. Для вакуумных систем предпочтительно сварное присоединение.
