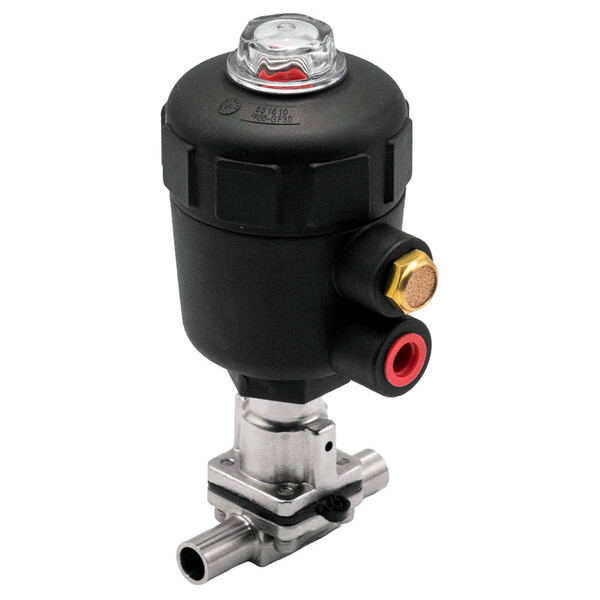

Диафрагмовый клапан E.MC VZDCF-40-WW-S-P-PE
Задать вопрос в MAX
Кратко о товаре:
Диафрагмовый клапан E.MC VZDCF-40-WW-S-P-PE — серии VZDCF, управление: Пневмоприводом одностороннего действия. Тип: Нормально-закрытый. Номинальный диаметр: 40 мм. Присоединение: Сварка DIN 11850. Материал корпуса: Нержавеющая сталь 316L, привода: Полимер
Описание и характеристики
Детальное описание:
Диафрагмовый клапан E.MC VZDCF-40-WW-S-P-PE – это двухходовой диафрагмовый клапан серии VZDCF, предназначенный для перекрытия и регулирования потоков жидких и газообразных сред, совместимых с материалами клапана. Корпус выполнен из Нержавеющая сталь 316L, уплотнение – PTFE + EPDM, что обеспечивает высокую химическую стойкость и допуск к контакту с пищевыми продуктами. Присоединение к трубопроводу – Сварка DIN 11850. Управление – Пневмоприводом одностороннего действия. Номинальный диаметр – 40 мм.
Клапан имеет исполнение: Нормально-закрытый. Материал привода – Полимер. Рабочая среда – Среды, совместимые с материалами клапана. Технические характеристики: рабочее давление среды 0…10 бар, давление управления (для пневмопривода) 5…7 бар, температура среды -10…+150°C. Положение при монтаже – Любое.
Диафрагмовые клапаны серии VZDCF отличаются надёжной конструкцией с герметичным отделением проточной части от приводного механизма. Мембрана из PTFE + EPDM обеспечивает нулевую утечку и устойчивость к агрессивным средам. Реверсивное направление потока позволяет устанавливать клапан на любых участках трубопровода. Компактные размеры и малый вес упрощают монтаж в линиях с ограниченным пространством.
Преимущества диафрагмового клапана Диафрагмовый клапан E.MC VZDCF-40-WW-S-P-PE
- Абсолютная герметичность – диафрагма отделяет среду от приводного механизма, исключая утечки в атмосферу и загрязнение продукта.
- Высокая химическая стойкость – корпус из нержавеющей стали 316L и уплотнение PTFE+EPDM выдерживают воздействие кислот, щелочей, растворителей и пищевых сред.
- Санитарное исполнение – гладкие внутренние поверхности, отсутствие застойных зон, возможность CIP/SIP-очистки. Соответствует требованиям FDA.
- Надёжность и долговечность – ресурс диафрагмы до 2 млн циклов, быстрая замена без демонтажа корпуса.
- Универсальность управления – доступны версии с рукояткой (барашек), с пневмоприводом из полимера или нержавеющей стали, одностороннего действия (нормально-закрытые или нормально-открытые).
- Широкий диапазон типоразмеров – от DN8 до DN100, присоединения Clamp DIN 32676 или сварка DIN 11850.
Области применения
- пищевая промышленность (молоко, пиво, напитки, растительные масла, сиропы);
- фармацевтическое производство (WFI, чистая пар, буферные растворы);
- биотехнологии и косметическая промышленность;
- химическая промышленность (неагрессивные и слабоагрессивные среды);
- системы водоподготовки, CIP/SIP-установки.
Для заказа уточняйте тип присоединения (clamp или сварка), материал уплотнения и тип привода. Возможна поставка с концевыми выключателями и электропневматической обвязкой.
Характеристики на Диафрагмовый клапан E.MC VZDCF-40-WW-S-P-PE:
- Производитель: E.MC
- Артикул: VZDCF-40-WW-S-P-PE
- Функция: Диафрагмовый клапан E.MC
- Серия затвора: VZDCF
- Управление: Пневмоприводом одностороннего действия
- Тип: Нормально-закрытый
- Номинальный диаметр: 40 мм
- Присоединение: Сварка DIN 11850
- Рабочая среда: Среды, совместимые с материалами клапана
- Материал корпуса: Нержавеющая сталь 316L
- Материал уплотнения: PTFE + EPDM
- Материал привода: Полимер
- Положение при монтаже: Любое
Документация на: Диафрагмовый клапан E.MC VZDCF-40-WW-S-P-PE
Диафрагмовый клапан E.MC VZDCF-40-WW-S-P-PE в формате PDF скачать
Экспертные рекомендации для: Диафрагмовый клапан E.MC VZDCF-40-WW-S-P-PE (серия VZDCF)
Выбор исполнения по присоединению: Для санитарных применений (пищевая, фармацевтика) предпочтительно зажимное соединение Clamp DIN 32676 – оно позволяет быстро демонтировать клапан для чистки и стерилизации. Сварное соединение DIN 11850 обеспечивает абсолютную герметичность и применяется на стационарных линиях с высокими температурами или агрессивными средами. Ваш клапан имеет присоединение Сварка DIN 11850.
Выбор типа управления: Пневматический привод (одностороннего действия) обеспечивает автоматизацию. Тип привода – Пневмоприводом одностороннего действия. Функция клапана – Нормально-закрытый. При падении давления управления пружина возвращает клапан в исходное положение. Материал привода: Полимер.
Монтаж: Клапан может монтироваться в любом положении, но рекомендуется устанавливать его так, чтобы привод был сверху (вертикально) – это облегчает обслуживание. Положение при монтаже – Любое. Перед установкой продуйте трубопровод от загрязнений. Для зажимного соединения используйте прокладку из соответствующего материала (входит в комплект). Затягивайте хомут крест-накрест моментом 15–25 Н·м в зависимости от DN. Для сварного соединения выполняйте аргонодуговую сварку (TIG) с продувкой аргоном изнутри – это предотвратит окисление и сохранит санитарную чистоту.
Подключение пневмопривода (если есть): Давление управления – 5…7 бар, сжатый воздух должен быть очищен по ISO 8573-1:2010 [7:X:4]. Подключите подачу воздуха к порту привода (для одностороннего действия – к одному порту, второй используется для стравливания). При монтаже привода на клапан убедитесь, что шток привода совмещён со штоком клапана и нет перекосов.
Обслуживание и замена диафрагмы: Периодически (раз в 6–12 месяцев) проверяйте герметичность клапана. Признаки износа диафрагмы: протечки по штоку, снижение пропускной способности, затруднённое переключение. Замена диафрагмы производится без демонтажа корпуса: открутите болты привода, снимите верхнюю крышку, извлеките старую диафрагму и установите новую. Оригинальные ремкомплекты доступны под кодами VZDCF-XX-PE.
Типичные ошибки при эксплуатации:
- Превышение максимального давления среды (>10 бар) – повреждение диафрагмы.
- Использование несовместимой среды (например, сильных окислителей с EPDM) – разрушение уплотнения.
- Монтаж с перекосом фланцев – деформация корпуса и утечка.
- Отсутствие термокомпенсации при сварке – коробление корпуса.
- Для рукоятки: попытка провернуть рукоятку при полностью закрытом клапане – выход из строя ограничителей.
Рекомендация по подбору: Для вязких или абразивных сред выбирайте клапаны с диафрагмой PTFE (без EPDM) – они более стойкие к истиранию. Для высоких температур (до +150°C) обязательно используйте версию с PTFE+EPDM. Для вакуумных систем предпочтительно сварное присоединение.
