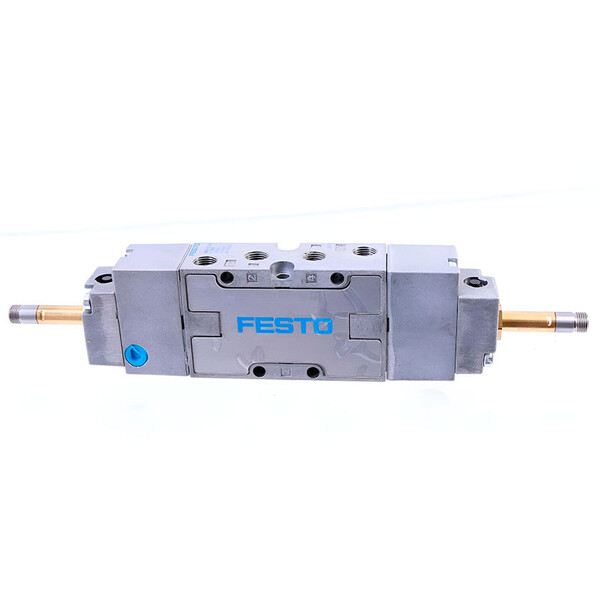

MFH-5/3E-1/4-S-B 31002 Распределитель Festo с электро-магнитным управлением

Name: MFH-5/3E-1/4-S-B 31002 Распределитель Festo с электро-магнитным управлением
Brand: Festo
SKU: 31002
Availability: OutOfStock
Rating: 5 (0 reviews)

0 отзывов

Добавьте товар в корзину, оформите заявку и мы пришлем вам актуальную стоимость и сроки поставки на данное изделие

Коммерческое предложение за 1 час

В корзину Купить в 1 клик

Задать вопрос в MAX Задать вопрос в Telegram

Кратко о товаре:

MFH-5/3E-1/4-S-B 31002 Распределитель Festo с электро-магнитным управлением — серии MFH-B, функция: 5/3 в центральном положении на выхлоп. Питание пилота: внешнее. Расход: 1600 л/мин. Рабочее давление: -0,9 ÷ 10 бар, рабочая температура: -10°C ÷ 60°C. Под

Теги товара

Festo 31002 Распределители Festo, серия Tiger-2000 (MFH-B, MLH-B, JMFH-B, VL-B, J-B) MFH-5/3E-1/4-S-B 31002 Распределитель Festo с электро-магнитным управлением

Описание и характеристики

MFH-5/3E-1/4-S-B 31002 Распределитель Festo с электро-магнитным управлением (арт. 31002) – электромагнитный распределитель от Festo серии Tiger 2000, разработанный для точного управления пневматическими приводами в автоматизированных системах. Присоединительная резьба: G1/4. Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] .

Устройство реализует функцию 5/3 в центральном положении на выхлоп с номинальной пропускной способностью 1600 л/мин. Эксплуатация допускается при рабочем давлении -0,9 ÷ 10 бар и температуре среды -10°C ÷ 60°C. Конструкция основана на пилотном управлении, что обеспечивает высокую скорость переключения при минимальном энергопотреблении. Модификация с внешним подводом пилотного воздуха (версия -S) расширяет рабочий диапазон, допуская работу при вакууме до -0,9 бар и нестабильном давлении в системе.

Корпус распределителя выполнен из Алюминий (анодированный алюминиевый сплав), обеспечивающего высокую механическую прочность и коррозионную стойкость. Герметизация каналов осуществляется уплотнениями из NBR. Распределитель допускает произвольное положение монтажа и совместим с модульными коллекторными системами PAL и PRS для компактной блочной сборки с общим подводом и выхлопом.

Ключевые технические параметры

Параметр	Значение	Технический комментарий
Функция распределителя	5/3 в центральном положении на выхлоп	Трёхпозиционное управление с тремя вариантами центральной позиции: закрыто, на выхлоп или под давлением.
Тип управления	Электромагнитное	Требует установки соленоида (F, L или V-катушка). Для MFH/MLH/JMFH – катушки приобретаются отдельно; для MVH/JMVH (V-тип) – катушка 24 В DC входит в комплект поставки.
Присоединительная резьба	G1/4	Цилиндрическая резьба по ISO 228-1 (G). При подключении рекомендуется использовать фитинги с уплотнительными кольцами или резьбовые герметики.
Номинальный расход	1600 л/мин	Определён при Δp=1 бар и p=6 бар. Фактический расход зависит от длины и диаметра пневмолиний, а также от рабочего давления.
Рабочее давление	-0,9 ÷ 10 бар	Внешний подвод пилота позволяет работать при давлении от -0,9 до 10 бар, что критично для вакуумных и низконапорных контуров.
Материал корпуса	Алюминий	Литой алюминиевый сплав с анодированным покрытием. Обеспечивает высокую жёсткость и устойчивость к агрессивным средам.

Технические преимущества

Оптимизированная гидравлика – повышенная пропускная способность при компактных габаритах корпуса.
Гибкая схема питания пилота – внутреннее или внешнее (модификации -S) для адаптации под разные пневмоконтуры.
Модульная конструкция – возможность замены катушек и уплотнительных комплектов без демонтажа корпуса.
Интеграция в пневмоострова – полная совместимость с коллекторами PAL/PRS и системами fieldbus.

Области промышленного применения

Управление линейными и поворотными пневмоприводами в автоматизированных сборочных линиях.
Системы позиционирования, зажима и транспортировки деталей.
Оборудование упаковочной, пищевой и фармацевтической промышленности.
Пневматические системы управления запорной и регулирующей арматурой.

Примечание: для корректной эксплуатации электромагнитных версий необходимо отдельно подобрать соленоидную катушку (напряжение, частота, класс защиты) и аксессуары монтажа.

Характеристики

Производитель: Festo
Артикул: 31002
Тип: Распределитель Festo с электро-магнитным управлением
Серия распределителя: MFH-B
Функция: 5/3 в центральном положении на выхлоп
Питание пилота: внешнее
Расход сжатого воздуха: 1600 л/мин
Рабочее давление: -0,9 ÷ 10 бар
Рабочая температура: -10°C ÷ 60°C
Подключение сжатого воздуха: G1/4
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Материал корпуса: Алюминий
Материал уплотнения: NBR
Положение при монтаже: Любое

Документация

MFH-5/3E-1/4-S-B 31002 Распределитель Festo с электро-магнитным управлением — техническая документация (PDF)

Полная спецификация, чертежи и технические параметры. PDF, ~2 МБ

Открыть PDF

Экспертные рекомендации для MFH-5/3E-1/4-S-B (серия Tiger 2000)

Выбор исполнения по питанию пилота: Стандартные модели с внутренним питанием пилота требуют мин. давления 1,5–2 бар. Для работы на пониженном давлении (вплоть до вакуума) используйте версию -S с внешним питанием пилота – тогда пилотный воздух подаётся отдельно, а рабочее давление может быть от -0,9 до +10 бар.

Электрическое подключение: Для MFH/MLH используйте розетки MSSD-F (IP65) или KMF. Катушки F (4,5 Вт) или L (3 Вт) заказываются отдельно. Для MVH/JMVH катушка V (2,5 Вт, 24 В DC) входит в комплект, подключение – по DIN EN 175301-803 тип B. Для взрывоопасных зон – катушки ATEX.

Фильтрация воздуха: Сжатый воздух должен соответствовать классу ISO 8573-1:2010 [7:4:4] (масло ≤5 мг/м³, частицы ≤40 мкм). Установите фильтр-влагоотделитель.

Монтаж на коллекторах: Используйте коллекторы PAL (общий подвод) или PRS (общий подвод и выхлоп). Пустотелые болты VT обеспечивают герметичность. Свободные позиции закрывайте заглушками. Положение при монтаже – Любое.

Типичные ошибки:

Превышение максимального давления (>10 бар).
Подача пилотного воздуха на неверные порты (для -S).
Использование катушки с неподходящим напряжением.
Отсутствие глушителей на выхлопе.

Обслуживание: При замедлении срабатывания замените набор изнашивающихся частей (артикул по каталогу).

Совет по подбору: Для малых расходов (до 750 л/мин) – G1/8; для средних (до 1600 л/мин) – G1/4; для больших (до 2000 л/мин) – G3/8. Для бистабильных – JMFH-B или JMVH-B.

Часто задаваемые вопросы (FAQ)

❯ 1. Чем отличаются распределители с пневматическим возвратом (-L-) от механической пружины?

Версии с пневматическим возвратом (в обозначении есть -L-) используют пилотный воздух для возврата золотника, что сокращает время переключения и снижает износ. Механическая пружина проще и надёжнее, но может быть медленнее при больших расходах. В серии Tiger 2000 модели MFH‑B с -L- имеют именно пневмовозврат.

❯ 2. Какие катушки подходят для MFH‑B, MLH‑B, MVH‑B?

MFH‑B – F-катушки (4,5 Вт, 12…230 В DC / 24…240 В AC, заказываются отдельно). MLH‑B – L-катушки (3 Вт, 12…24 В DC / 110…230 В AC). MVH‑B – V-катушки (2,5 Вт, 24 В DC, уже входят в комплект). Все катушки легко заменяются и совместимы с розетками MSSD‑F (для F/L) или MSSD‑V (для V).

❯ 3. Что означает суффикс -S в моделях?

Суффикс -S обозначает внешнее питание пилота. Это позволяет распределителю работать при очень низком (вплоть до вакуума) давлении на основном входе (порт 1). Пилотный воздух подаётся отдельно через порты 12/14. Такие модели идеальны для систем с нестабильным или пониженным давлением.

❯ 4. Чем отличаются 5/3‑распределители с разным центральным положением (G, E, B)?

5/3G – центральное положение закрыто (оба выхода перекрыты) – для остановки привода. 5/3E – центральное положение на выхлоп (оба выхода соединены с выхлопом) – для быстрого сброса давления. 5/3B – центральное положение под давлением (оба выхода под давлением) – для фиксации в крайнем положении при отключении сигналов.

❯ 5. Можно ли монтировать распределители Tiger 2000 на коллекторы?

Да, все распределители серии Tiger 2000 совместимы с коллекторами PAL (общий подвод воздуха) и PRS (общий подвод и выхлоп). Используйте пустотелые болты VT. Коллекторы доступны на 2…10 позиций. Свободные позиции закрываются заглушками PALB или PRSB.

❯ 6. В чём разница между моностабильным (MFH‑B) и бистабильным (JMFH‑B, JMVH‑B)?

Моностабильные (MFH‑B, MLH‑B, MVH‑B) имеют одну катушку и возвратную пружину – при снятии сигнала возвращаются в исходное состояние. Бистабильные (JMFH‑B, JMVH‑B) имеют две катушки и не имеют пружины – запоминают последнее положение, экономя энергию. Для переключения в другую сторону подаётся сигнал на вторую катушку.

❯ 7. В чем отличие MFH‑B от MVH‑B?

MFH‑B – классические электромагнитные распределители с F‑катушкой (катушка заказывается отдельно, широкий диапазон напряжений). MVH‑B – более компактные распределители со встроенной V‑катушкой на 24 В DC (входит в комплект). MVH‑B имеют меньшее энергопотребление (2,5 Вт) и подходят для систем с фиксированным напряжением 24 В DC.

❯ 8. Какие требования к чистоте сжатого воздуха?

Сжатый воздух должен соответствовать классу ISO 8573-1:2010 [7:4:4] (масло ≤5 мг/м³, частицы ≤40 мкм, влага без конденсата). Рекомендуется устанавливать фильтр‑влагоотделитель с микрофильтром (5…40 мкм) перед распределителем. Для пневматических версий (VL‑B, J‑B) чистота особенно важна из‑за прямого управления.

Автор

Ведущий инженер по промышленной пневматике

Евгений Христенко

ООО «ДАЛС Инжиниринг»

«Описание и характеристики товара: MFH-5/3E-1/4-S-B 31002 Распределитель Festo с электро-магнитным управлением подготовлены мной на основе 12-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Для консультации по подбору — напишите мне напрямую».

Задать вопрос инженеру | Все статьи и обзоры автора
