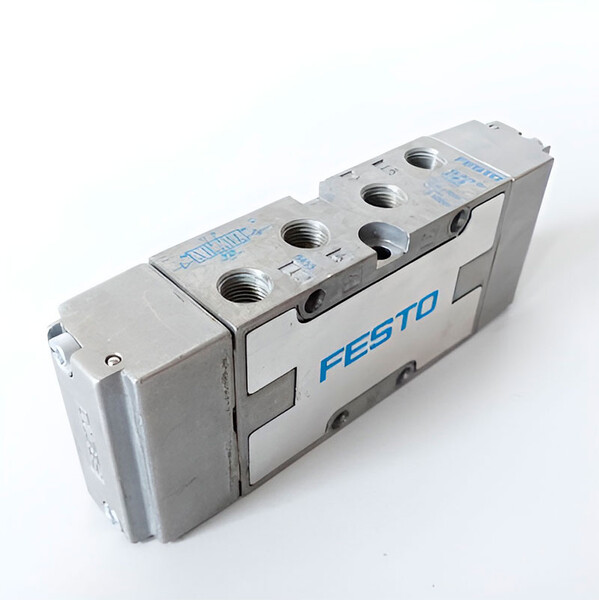

VL-5/3E-1/4-B 14297 Распределитель Festo с пневматическим управлением
Задать вопрос в MAX
Кратко о товаре:
VL-5/3E-1/4-B 14297 Распределитель Festo с пневматическим управлением — серии VL-B, функция: 5/3 в центральном положении на выхлоп. Питание пилота: -. Расход: 1600 л/мин. Рабочее давление: -0,9 ÷ 10 бар, рабочая температура: -10°C ÷ 60°C. Подключение: G1/
Описание и характеристики
VL-5/3E-1/4-B 14297 Распределитель Festo с пневматическим управлением (арт. 14297) – пневматический распределитель от Festo серии Tiger 2000, разработанный для точного управления пневматическими приводами в автоматизированных системах. Присоединительная резьба: G1/4. Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] .
Устройство реализует функцию 5/3 в центральном положении на выхлоп с номинальной пропускной способностью 1600 л/мин. Эксплуатация допускается при рабочем давлении -0,9 ÷ 10 бар и температуре среды -10°C ÷ 60°C.
Корпус распределителя выполнен из Алюминий (анодированный алюминиевый сплав), обеспечивающего высокую механическую прочность и коррозионную стойкость. Герметизация каналов осуществляется уплотнениями из NBR. Распределитель допускает произвольное положение монтажа и совместим с модульными коллекторными системами PAL и PRS для компактной блочной сборки с общим подводом и выхлопом.
Ключевые технические параметры
| Параметр | Значение | Технический комментарий |
|---|---|---|
| Функция распределителя | 5/3 в центральном положении на выхлоп | Трёхпозиционное управление с тремя вариантами центральной позиции: закрыто, на выхлоп или под давлением. |
| Тип управления | Пневматическое | Управление осуществляется непосредственно сжатым воздухом. Не требует электропитания, рекомендуется для применения в зонах с повышенной взрывоопасностью. |
| Присоединительная резьба | G1/4 | Цилиндрическая резьба по ISO 228-1 (G). При подключении рекомендуется использовать фитинги с уплотнительными кольцами или резьбовые герметики. |
| Номинальный расход | 1600 л/мин | Определён при Δp=1 бар и p=6 бар. Фактический расход зависит от длины и диаметра пневмолиний, а также от рабочего давления. |
| Рабочее давление | -0,9 ÷ 10 бар | |
| Материал корпуса | Алюминий | Литой алюминиевый сплав с анодированным покрытием. Обеспечивает высокую жёсткость и устойчивость к агрессивным средам. |
Технические преимущества
- Взрывобезопасность – отсутствие электрических компонентов позволяет эксплуатацию в зонах ATEX.
- Высокий ресурс – цилиндрический золотник и мягкие уплотнения обеспечивают стабильность характеристик на протяжении всего срока службы.
- Энергонезависимость – управление полностью за счёт пневматического давления сети.
- Блочная архитектура – упрощённый монтаж на коллекторных плитах с минимальным количеством внешних соединений.
Области промышленного применения
- Управление линейными и поворотными пневмоприводами в автоматизированных сборочных линиях.
- Системы позиционирования, зажима и транспортировки деталей.
- Оборудование упаковочной, пищевой и фармацевтической промышленности.
- Пневматические системы управления запорной и регулирующей арматурой.
- Зоны с повышенными требованиями к искробезопасности (ATEX).
Примечание: для корректной эксплуатации электромагнитных версий необходимо отдельно подобрать соленоидную катушку (напряжение, частота, класс защиты) и аксессуары монтажа.
Характеристики
- Производитель: Festo
- Артикул: 14297
- Тип: Распределитель Festo с пневматическим управлением
- Серия распределителя: VL-B
- Функция: 5/3 в центральном положении на выхлоп
- Питание пилота: -
- Расход сжатого воздуха: 1600 л/мин
- Рабочее давление: -0,9 ÷ 10 бар
- Рабочая температура: -10°C ÷ 60°C
- Подключение сжатого воздуха: G1/4
- Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Материал корпуса: Алюминий
- Материал уплотнения: NBR
- Положение при монтаже: Любое
Документация
VL-5/3E-1/4-B 14297 Распределитель Festo с пневматическим управлением — техническая документация (PDF)
Полная спецификация, чертежи и технические параметры. PDF, ~2 МБ
Экспертные рекомендации для VL-5/3E-1/4-B (серия Tiger 2000)
Выбор исполнения по питанию пилота: Для пневматических распределителей питание пилота не требуется – они управляются напрямую сжатым воздухом.
Фильтрация воздуха: Для пневматических распределителей особенно важна чистота воздуха – используйте фильтр 5–40 мкм и влагоотделитель.
Монтаж на коллекторах: Используйте коллекторы PAL (общий подвод) или PRS (общий подвод и выхлоп). Пустотелые болты VT обеспечивают герметичность. Свободные позиции закрывайте заглушками. Положение при монтаже – Любое.
Типичные ошибки:
- Превышение максимального давления.
- Перепутанные порты управления (для J-B).
- Отсутствие глушителей.
Обслуживание: Периодически проверяйте герметичность, заменяйте уплотнения (ремкомплекты доступны).
Совет по подбору: Для взрывоопасных сред – пневматические VL-B/J-B. Для двустороннего управления – J-B.
