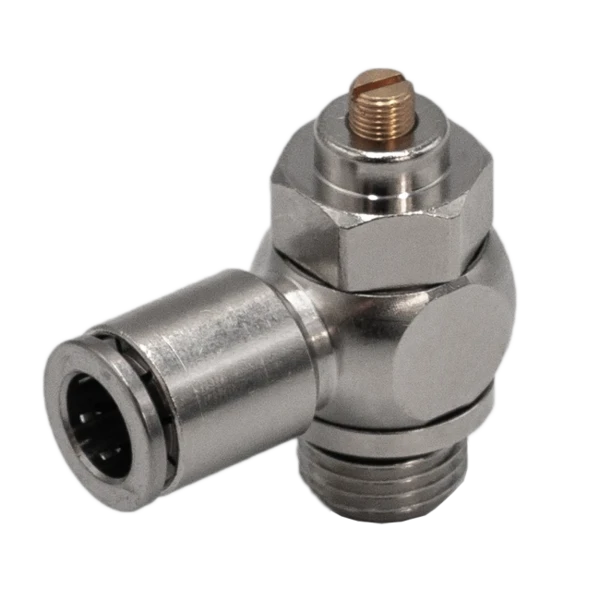

Пневмодроссель E.MC TKC-SQ16-03G
Задать вопрос в MAX
Кратко о товаре:
Пневмодроссель E.MC TKC-SQ16-03G — серии TKC. Подключение 1: G3/8 → Подключение 2: под шланг 16 мм. Рабочее давление: 1 ÷ 10 бар, температура: 0 ÷ 60 °C. Материал корпуса: Латунь никелированная, уплотнений: NBR. Дроссель с обратным клапаном, дросселирован
Описание и характеристики
Пневмодроссель E.MC TKC-SQ16-03G (арт. TKC-SQ16-03G) – это латунный пневматический дроссель от E.MC серии TKC. Устройство выполнено в виде цангового фитинга с поворотным регулировочным элементом, предназначено для плавной регулировки скорости пневмоцилиндров и других приводов. Дроссель реализует функцию дросселирования на выходе и оснащён обратным клапаном (свободный поток в обратном направлении). Присоединение со стороны резьбы – G3/8, со стороны шланга – под шланг 16 мм. Корпус из Латунь никелированная, уплотнения из NBR.
Рабочее давление – 1 ÷ 10 бар, рабочая температура – 0 ÷ 60 °C, рабочая среда – Cжатый воздух (класс очистки ISO 8573‑1:2010 [7:4:4]). Регулировка производится вращением рукоятки – по часовой стрелке дроссель закрывается (уменьшается расход), против часовой – открывается. После установки цанговая гайка позволяет поворачивать фитинг на 360° для удобной ориентации шланга.
Дроссель может монтироваться в любом положении. Не рекомендуется использовать в системах, требующих нулевой утечки (даже в полностью закрытом состоянии возможны незначительные протечки из-за особенностей конструкции).
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Функция | Дроссель с обратным клапаном, дросселирование на выходе | Дросселирование на выходе – регулировка скорости при движении штока цилиндра вперёд. Обратный клапан обеспечивает свободный поток в обратном направлении. JetBC |
| Присоединительная резьба | G3/8 | Для вкручивания в пневмоаппаратуру или переходники. Используйте уплотнительную ленту или анаэробный герметик. |
| Подключение шланга | под шланг 16 мм | Цанговый фитинг под полиуретановый или полиамидный шланг. После установки фитинг можно поворачивать. |
| Рабочее давление | 1 ÷ 10 бар | Избыточное давление на входе. При давлении ниже 1 бар эффективность регулировки может снижаться. |
| Рабочая температура | 0 ÷ 60 °C | Избегайте замерзания конденсата; при минусовых температурах используйте осушитель. |
| Материал корпуса | Латунь никелированная | Никелированная латунь – устойчив к коррозии в обычных промышленных условиях. |
| Материал уплотнений | NBR | Совместим со сжатым воздухом (с маслом и без). Для специальных сред (например, вода) уточняйте стойкость. |
Преимущества дросселей E.MC TCK
- Цанговое соединение – надёжный захват шланга, поворот фитинга на 360° после монтажа.
- Регулировка на выходе – наиболее безопасный метод настройки скорости (при дросселировании на входе может происходить рывковое движение).
- Обратный клапан встроен – свободный поток при движении в обратную сторону (например, при возврате штока).
- Компактный корпус – малые габариты для плотного монтажа.
- Широкий типоразмерный ряд – резьбы от M5 до G1/2, шланги от 4 до 16 мм.
Области применения
- Регулировка скорости пневмоцилиндров (например, в системах автоматизации).
- Плавное управление поворотными и линейными приводами.
- Системы подготовки воздуха (как элемент управления расходом).
- Ограничение скорости в поршневых механизмах.
При монтаже не прилагайте чрезмерного усилия – это может повредить уплотнения и вызвать утечку. Настройку всегда начинайте из положения «полностью закрыт».
Характеристики
- Производитель: E.MC
- Артикул: TKC-SQ16-03G
- Серия дросселя: TKC
- Подключение воздуха 1: G3/8
- Подключение воздуха 2: под шланг 16 мм
- Функция: Дроссель с обратным клапаном, дросселирование на выходе
- Рабочее давление: 1 ÷ 10 бар
- Рабочая температура: 0 ÷ 60 °C
- Рабочая среда: Cжатый воздух
- Положение при монтаже: любое
- Материал уплотнений: NBR
- Материал корпуса: Латунь никелированная
Документация
Пневмодроссель E.MC TKC-SQ16-03G — техническая документация (PDF)
Полная спецификация, чертежи и технические параметры. PDF, ~2 МБ
Экспертные рекомендации для дросселя Пневмодроссель E.MC TKC-SQ16-03G (серия TCK)
1. Выбор типоразмера: Дроссель подбирается по наружному диаметру используемого шланга (под шланг 16 мм) и присоединительной резьбе (G3/8). Для малых расходов (до 200 л/мин) достаточно диаметра шланга 4‑6 мм, для больших – 8‑12 мм. Не используйте дроссель, если максимальный расход системы превышает пропускную способность.
2. Настройка скорости: Всегда начинайте с полностью закрытого дросселя (закручивайте по часовой стрелке до упора, но без сильного затяга). Затем, подав давление, медленно открывайте дроссель (против часовой) до достижения нужной скорости штока цилиндра. Если цилиндр движется рывками – дроссель слишком открыт или закрыт.
3. Монтаж: Корпус и резьбовую часть можно ориентировать любым способом (положение монтажа – любое). Перед установкой очистите резьбу, используйте ФУМ-ленту для герметизации. Шланг вставляется в цангу до упора, затем гайка затягивается рукой (без инструментов). После установки фитинг можно поворачивать для удобного направления шланга.
4. Технические ограничения: Дроссель не является запорным устройством – даже в полностью закрытом положении возможны микроутечки (особенность конструкции игольчатого затвора). Не используйте его для отключения пневмосистемы без дополнительного клапана. Рабочее давление не должно превышать 1 ÷ 10 бар.
5. Регулировка под нагрузкой: Допускается изменять настройку при поданном давлении, но делайте это плавно, без рывков. При резком открытии может произойти неконтролируемое срабатывание привода.
6. Чистка и обслуживание: Дроссель не разборный, при выходе из строя (заедание, утечка) требуется замена. Периодически проверяйте герметичность соединений. При засорении прочистите сжатым воздухом без разборки.
7. Типичные ошибки:
- Превышение рабочего давления (>10 бар) – повреждение уплотнений и утечка.
- Монтаж с перекосом цанговой гайки – повреждение шланга.
- Использование несоответствующего материала шланга (например, нейлон вместо полиуретана).
- Настройка с открытого положения – возможен гидравлический удар или неожиданное движение.
8. Рекомендации по заказу: Приобретайте дроссель с запасом по давлению и температуре. Уточняйте наличие специальных исполнений (например, для пищевых зон или агрессивных сред). Для серии TCK используются стандартные уплотнения NBR – они устойчивы к маслу.
