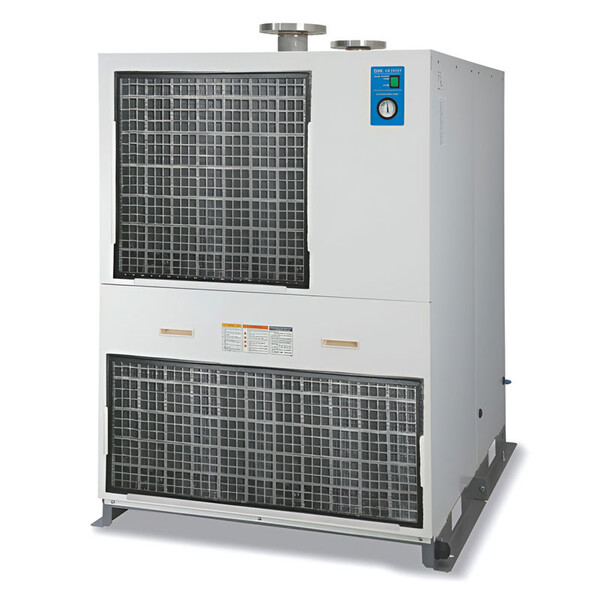

Рефрижераторный осушитель SMC IDFA150F-38
Задать вопрос в MAX
Кратко о товаре:
Рефрижераторный осушитель SMC IDFA150F-38: подключение фланец 80 мм, напряжение 380 VAC, рабочая температура 5°C ÷ 65°C, хладагент R407C (HFC). Масса 350 кг.
Описание и характеристики
Рефрижераторный осушитель SMC IDFA150F-38 — рефрижераторный осушитель сжатого воздуха SMC серии IDFA, промышленное исполнение для больших расходов воздуха. Присоединение — фланец 80 мм, питание — 380 VAC, хладагент — R407C (HFC). паспортная производительность — 1500 м³/ч (ANR) при точке росы 10 °C (номинальные условия: вход 40 °C / 0,7 МПа, окружающая среда 32 °C).
Рабочая температура сжимаемого воздуха на входе — 5°C ÷ 65°C, допустимое давление на входе — 0,5 ÷ 10° бар. Индекс в конце артикула (-38/-40) — это напряжение питания (380 В или 400 В, 3~), а не разные модели по производительности: корпус и хладагент те же. Монтаж — вертикально; корпус промышленного класса с двухступенчатым подогревом воздуха на выходе (реheater + доп. нагреватель) снижает выброс тепла в цех и предотвращает конденсацию на трубопроводе после осушителя.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Артикул | IDFA150F-38 | Оригинальный товар SMC. |
| Присоединение | фланец 80 мм | |
| Хладагент | R407C (HFC) | |
| Производительность | 1500 м³/ч (ANR) | при точке росы 10 °C |
| Электропитание | 380 VAC | 3~ (трёхфазное) |
| Потребляемая мощность | 3.4 кВт | |
| Рабочий ток | 6.3 А | номинальный автомат защиты — 15 А |
| Тепловыделение конденсатора | 11.5 кВт | учитывайте в расчёте вентиляции компрессорной |
| Масса | 350 кг |
Преимущества
- Три уровня точки росы на выходе (3 / 7 / 10 °C) на одном и том же корпусе — можно подобрать баланс "сухость воздуха / расход" без перехода на другой типоразмер, для крупных установок 100F–150F точка росы фиксирована выбором версии по напряжению.
- Теплообменник и автоматический конденсатоотводчик поплавкового типа — стабильная работа без постоянного обслуживания.
- Воздушное охлаждение конденсатора — не требует подвода охлаждающей воды.
- Заводские опции под задачу: осушённый выход без повторного подогрева (A), антикоррозийная обработка медных трубок (C), усиленный конденсатоотводчик (L), автоматический выключатель (R), клеммная колодка для дистанционного управления и аварийного сигнала (T).
- Промышленное исполнение выдерживает температуру на входе до 60 °C и окружающую среду до 45 °C — подходит для горячих компрессорных без дополнительного охлаждения помещения.
Области применения
- Осушение сжатого воздуха после компрессора перед подачей в цеховую пневмосеть.
- Защита пневмоинструмента, клапанов и цилиндров от конденсата и коррозии внутри магистрали.
- Подготовка воздуха для окрасочных камер, пескоструйных и упаковочных линий, где влага в воздухе портит результат.
- Крупные компрессорные станции и промышленные линии с большим расходом воздуха (свыше 800 м³/ч).
Перед осушителем обязательно устанавливается фильтр предварительной очистки — без этого гарантийный ресурс теплообменника и автоматического конденсатоотводчика снижается.
Характеристики
- Производитель: SMC
- Артикул: IDFA150F-38
- Серия: IDFA
- Функция: Понижение точки росы рабочей среды
- Конструкция осушителя: Рефрижераторный осушитель SMC
- Присоединение сжатого воздуха: фланец 80 мм
- Давление на входе в осушитель: 0,5 ÷ 10° бар
- Рабочая температура: 5°C ÷ 65°C
- Напряжение питания: 380 VAC
- Хладагент: R407C (HFC)
- Рабочая среда: Фильтрованный сжатый воздух
- Положение при монтаже: Вертикально
- Производительность: 1500 м³/ч (ANR), точка росы 10 °C
- Тепловыделение конденсатора: 11.5 кВт
- Потребляемая мощность: 3.4 кВт
- Рабочий ток: 6.3 А
- Номинальный автомат защиты: 15 А
- Масса: 350 кг
Документация
Рефрижераторный осушитель SMC IDFA150F-38 — техническая документация (PDF)
Каталожный лист SMC, серия IDFA: таблицы производительности по точке росы, габаритные чертежи, схема выбора модели. PDF, файл IDFA_60-150.pdf
Экспертные рекомендации (для изделия): Рефрижераторный осушитель SMC IDFA150F-38
Как выбрать точку росы: эта модель поставляется в двух исполнениях по напряжению: -38 (380 В, точка росы 10 °C, производительность 960–1500 м³/ч) и -40 (400 В, точка росы 3 °C, производительность 860–1340 м³/ч на том же корпусе). Более низкая точка росы (-40) означает суше воздух, но заметно ниже паспортный расход — закладывайте это в подбор по факту потребления, а не только по типоразмеру.
Реальная (скорректированная) производительность: паспортные цифры в таблице даны для номинальных условий (вход 35 °C, давление 0,7 МПа, окружающая среда 25 °C). При более высокой температуре подаваемого воздуха или окружающей среды реальная производительность ниже паспортной — SMC приводит в каталоге таблицы поправочных коэффициентов (по температуре на входе, температуре окружающей среды, давлению на входе); перед покупкой стоит прогнать через них фактический расход компрессора, а не ориентироваться только на строку в прайсе.
Минимальная подача компрессора: подбирайте компрессор с запасом по расходу с учётом падения давления на осушителе и фильтрах — не впритык к номинальной производительности осушителя.
Пауза перед повторным пуском: после остановки осушителя выдерживайте не менее 3 минут перед повторным включением — при более раннем пуске сработает защита компрессора, индикатор погаснет, и осушитель не запустится, пока не истечёт задержка.
Условия установки: избегайте прямого солнца, осадков и мест с относительной влажностью выше 85%; не устанавливайте вплотную к стене — нужен зазор для отвода воздуха охлаждения; не размещайте там, где осушитель будет забирать горячий воздух, выбрасываемый компрессором или другим осушителем; окружающая температура — не выше 45 °C.
Опции под задачу: "A" — вывод осушенного воздуха без повторного подогрева (компактнее по цене, но требует теплоизоляции трубопровода после осушителя во избежание наружного конденсата); "C" — антикоррозийное покрытие медных трубок для агрессивной атмосферы (H₂S, сернистый газ); "L" — усиленный конденсатоотводчик для запылённого/загрязнённого конденсата; "R"/"T" — автоматический выключатель и клеммная колодка для дистанционного контроля и аварийного сигнала на диспетчеризацию.
Часто задаваемые вопросы (FAQ)
❯ 1. В чём разница между версиями -38 и -40?
Это разное напряжение питания: -38 — трёхфазные 380 В (точка росы на выходе 10 °C), -40 — трёхфазные 400 В (точка росы 3 °C, воздух суше, но паспортная производительность ниже). Корпус, хладагент R407C и присоединение у обеих версий одинаковые.
❯ 2. Нужен ли фильтр перед осушителем?
Да, обязательно фильтр предварительной очистки перед осушителем — без него в теплообменник и автоматический конденсатоотводчик попадает грязь и масляный туман, что снижает их ресурс и часто становится причиной отказа в гарантийный период.
❯ 3. Какое сечение подводки/питания нужно?
Модели IDFA100F–150F — трёхфазные 380/400 В, ток от 4,5 до 6,3 А в зависимости от типоразмера и версии (см. таблицу «Ключевые параметры» на этой странице); проектную мощность и номинал автомата берите по факту подключаемой модели, не усреднённо по серии.
❯ 4. Можно ли ставить осушитель в горячем помещении компрессорной?
Да, серия IDFA100F–150F рассчитана на температуру окружающей среды до 45 °C и температуру подаваемого воздуха до 60 °C — для этого класса это одно из ключевых преимуществ по сравнению с обычными промышленными осушителями.
❯ 5. Что означает "тепловыделение конденсатора" в характеристиках?
Это количество тепла, которое осушитель отдаёт в помещение через воздушный конденсатор (в кВт). Значение нужно учитывать при расчёте вентиляции/кондиционирования компрессорной, особенно если рядом установлено несколько осушителей или компрессоров.
