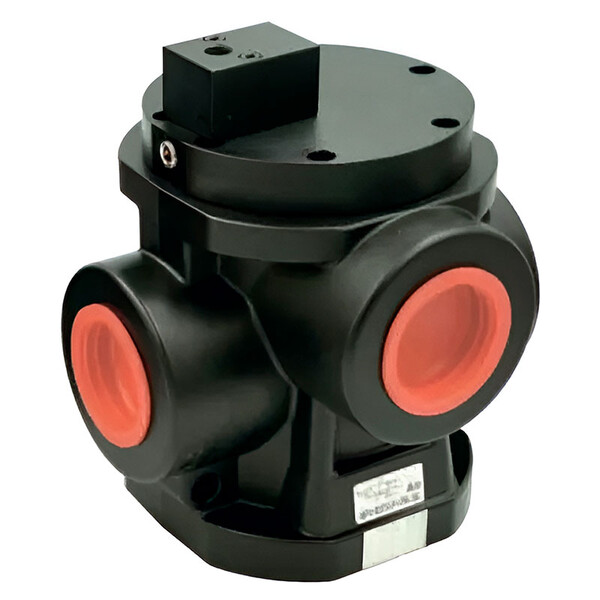

Клапан Camozzi MPV-B37G-P1-PS
Задать вопрос в MAX
Кратко о товаре:
Клапан Camozzi MPV-B37G-P1-PS: присоединение G1 1/2, условный проход 39 мм, расход 35000 Нл/мин, управление пневматическое (с механической возвратной пружиной).
Описание и характеристики
Клапан Camozzi MPV-B37G-P1-PS — мембранный клапан Camozzi серии MPV непрямого действия со связанной мембраной, функция 3/2 лин./поз., нормально закрытый (Н.З.). Присоединение — G1 1/2, условный проход — 39 мм, номинальный расход — 35000 Нл/мин. Управление — пневматическое (с механической возвратной пружиной).
Седло и мембрана изготовлены из полиуретана — в отличие от классических резиновых уплотнений это увеличивает срок службы клапана в тяжёлых условиях эксплуатации. Увеличенная площадь мембраны обеспечивает быстрый отрыв запорного элемента от седла: время включения — 45 мс, выключения — 30 мс. Управляется подачей пневматического сигнала в порт X (G1/8) давлением 4 ÷ 10 бар — благодаря независимому управляющему сигналу клапан держит рабочее давление от −0,9 ÷ 10 бар, включая разрежение.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Артикул | MPV-B37G-P1-PS | Оригинальный товар Camozzi |
| Присоединение | G1 1/2 | корпус типоразмера B37G |
| Условный проход | 39 мм | определяет пропускную способность клапана |
| Номинальный расход | 35000 Нл/мин | больший корпус, для магистралей с высоким расходом |
| Расход по вакууму | 3000 Нл/мин | клапан сертифицирован и для работы с разрежением |
| Рабочее давление | −0,9 ÷ 10 бар | включая разрежение (вакуум) от −0,9 бар |
| Давление управляющего сигнала | 4 ÷ 10 бар | нужен отдельный источник давления |
| Порт управляющего сигнала (X) | G1/8 | для подключения внешнего источника давления |
| Время включения / выключения | 45 / 30 мс | быстрое срабатывание за счёт увеличенной площади мембраны |
| Условное обозначение (символ) | VP01A | пневматическая схема клапана в каталоге |
Преимущества
- Седло и мембрана из полиуретана — выше износостойкость и срок службы, чем у классических резиновых уплотнений.
- Увеличенная площадь мембраны — быстрый отрыв запорного элемента от седла и короткое время срабатывания (45/30 мс).
- Большой расход (35000 Нл/мин) при компактных габаритах корпуса.
- Низкие требования к качеству очистки рабочей среды — не требует маслораспыления, класс очистки по ISO 8573-1:2010 [7:8:4].
- Независимое пневматическое управление — можно встраивать в схемы без электрики, а также работать с разрежением на основной линии.
Области применения
- Быстрое перекрытие и сброс давления в магистралях сжатого воздуха или нейтральных газов.
- Системы с высокими требованиями к ресурсу клапана — частые циклы включения/выключения.
- Линии подготовки воздуха для пневмоприводов и другой запорной арматуры.
- Вакуумные и вакуум-совместимые линии — рабочее давление этого исполнения начинается от −0,9 бар.
Соленоид (катушка) для электропневматических исполнений заказывается отдельно — см. раздел «Экспертные рекомендации» ниже.
Характеристики
- Производитель: Camozzi
- Артикул: MPV-B37G-P1-PS
- Серия: MPV
- Конструкция: Мембранный клапан непрямого действия, 3/2 Н.З.
- Действие: непрямое со связанной мембраной
- Присоединение сжатого воздуха: G1 1/2
- Условный проход: 39 мм
- Номинальный расход: 35000 Нл/мин
- Расход по вакууму: 3000 Нл/мин
- Рабочее давление: −0,9 ÷ 10 бар
- Давление управляющего сигнала: 4 ÷ 10 бар
- Рабочая температура: -5 ÷ 60°C
- Тип управления: пневматическое (с механической возвратной пружиной)
- Материал мембраны и седла: Полиуретан
- Материал корпуса: Алюминиевый сплав
- Материал штока запорного элемента: Сталь нержавеющая
- Прочие уплотнения: NBR
- Рабочая среда: Воздух или другой неагрессивный к материалам распределителя газ
- Положение при монтаже: Любое
- Время включения / выключения: 45 / 30 мс
Документация
Клапан Camozzi MPV-B37G-P1-PS — техническая документация (PDF)
Каталожный лист Camozzi, серия MPV: кодировка, габаритные чертежи, таблицы расхода и давления, соленоиды.
Экспертные рекомендации (для изделия): Клапан Camozzi MPV-B37G-P1-PS
Выбор типа управления: пневматическое управление (PS) удобно там, где нет электропитания рядом с клапаном — управляющий сигнал подаётся в порт X (G1/8) под давлением 4 ÷ 10 бар. Как и EPES, это исполнение держит рабочее давление от −0,9 ÷ 10 бар, включая вакуум.
Подбор соленоида (для EPIS/EPES): катушка заказывается отдельно, материал корпуса катушки — PA6, класс изоляции H (200°C, модели B9*) или F (150°C, модели B9*C). Напряжение выбирается по вашей сети: 12 В пост. тока (B92C, 17 Вт), 24 В пост./перем. тока (B93/B9BC/B9B, 29-30 Вт), 110 В (B9D/B9DC) или 230 В перем. тока (B9E/B9EC, 29 ВА). Электрический разъём — отдельно, серия 124-... .
Подготовка воздуха: клапан не требует маслораспыления, но рабочая среда должна соответствовать классу очистки ISO 8573-1:2010 [7:8:4] — установите фильтр перед клапаном, если это не гарантировано компрессорной станцией.
Монтаж: клапан допускает монтаж в любом пространственном положении — жёстких требований к ориентации нет, что упрощает встраивание в существующие пневмощиты.
Часто задаваемые вопросы (FAQ)
❯ 1. В чём разница между EPIS и EPES?
EPIS питает пилотную камеру от собственной входной линии клапана (простое подключение, рабочее давление от 3 бар, без вакуума). EPES питает пилот отдельно через порт XP, изолируя пилотную камеру от рабочей среды — благодаря этому EPES держит давление от −0,9 бар, то есть работает и с разрежением.
❯ 2. Входит ли катушка (соленоид) в комплект?
Нет, для электропневматических исполнений (EPIS, EPES) катушка заказывается отдельно — выбирается по напряжению вашей сети (12/24/110/230 В) из отдельного раздела каталога «Соленоиды и коннекторы».
❯ 3. Можно ли использовать этот клапан с разрежением (вакуумом)?
Да, исполнения EPES и PS рассчитаны на рабочее давление от −0,9 бар и имеют отдельно нормируемый расход по вакууму. Исполнение EPIS с питанием пилота от входной линии на разрежение не рассчитано (давление от 3 бар).
❯ 4. Нужна ли подготовка воздуха перед клапаном?
Маслораспыление не требуется, но рабочая среда должна соответствовать классу очистки ISO 8573-1:2010 [7:8:4] — если компрессорная станция этого не гарантирует, поставьте фильтр перед клапаном.
❯ 5. В каком положении можно монтировать клапан?
В любом пространственном положении — жёстких требований к ориентации при монтаже нет.
