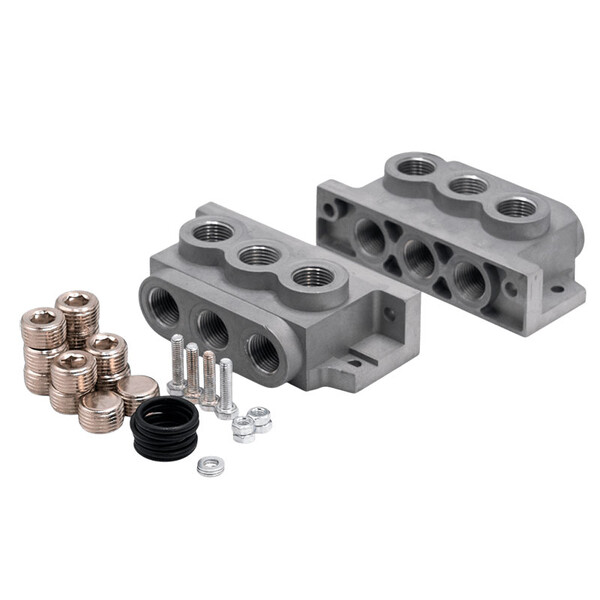

Концевая плита E.MC VS521-10E
Задать вопрос в MAX
Кратко о товаре:
Концевая плита E.MC VS521-10E: монтажная плита для распределителей E.MC серии RVS, типоразмер ISO1, присоединение G3/8.
Описание и характеристики
Концевая плита E.MC VS521-10E — монтажная плита E.MC для распределителей серии RVS (ISO 5599-1), типоразмер ISO1, присоединение G3/8. устанавливается с каждого торца блока распределителей — подводит общее питание и организует выхлоп для всей сборки.
Материал — алюминиевый сплав, как и у самих распределителей серии RVS. Плита рассчитана на то же рабочее давление и температурный диапазон, что и устанавливаемые на неё распределители: 0,15…1,0 МПа (1,5…10 бар), -5…+60°C, рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:4:4] без необходимости маслораспыления.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Артикул | VS521-10E | Оригинальный товар E.MC |
| Тип плиты | Концевая плита | торцевой элемент блока |
| Типоразмер | ISO1 | под распределители RVS того же типоразмера |
| Пневматическое присоединение | G3/8 | более крупная резьба — под общий подвод питания блока |
| Материал | Алюминиевый сплав | как у распределителей серии RVS |
| Рабочее давление | 0,15…1,0 МПа (1,5…10 бар) | соответствует распределителям RVS |
| Рабочая температура | -5…+60°C | совпадает с диапазоном распределителей RVS |
| Комплектация | плита + крепёжный комплект (винты, кольца уплотнения, резьбовые втулки) | для соединения с соседними элементами блока |
Преимущества
- Полная совместимость с распределителями E.MC серии RVS того же типоразмера (ISO 5599-1).
- Организует общий подвод питания и сброс отработанного воздуха для всего блока распределителей.
- Алюминиевый корпус — лёгкая и прочная конструкция, соответствует классу защиты остальной серии RVS.
Области применения
- Сборка пневмоблоков (манифольдов) из распределителей E.MC серии RVS.
- Торцевое завершение блока распределителей с организацией общего подвода и сброса воздуха.
- Модернизация и расширение существующих пневмоблоков E.MC серии RVS.
Подбирайте плиту строго по типоразмеру распределителя (ISO1 или ISO2) — присоединительная резьба у ISO1 и ISO2 разная.
Характеристики
- Производитель: E.MC
- Артикул: VS521-10E
- Серия: RVS / VS
- Функция: Концевая плита E.MC
- Тип плиты: Концевая плита
- Типоразмер: ISO1
- Пневматическое присоединение: G3/8
- Рабочее давление: 1,5 ÷ 10 бар
- Рабочая температура: -5°C ÷ 60°C
- Материал корпуса: Алюминиевый сплав
- Рабочая среда: Фильтрованный сжатый воздух
- Положение при монтаже: Любое
Документация
Концевая плита E.MC VS521-10E — техническая документация (PDF)
Каталожный лист E.MC, серия RVS: кодировка распределителей и плит, габаритные чертежи, технические характеристики.
Экспертные рекомендации (для изделия): Концевая плита E.MC VS521-10E
Подбор по типоразмеру: эта плита рассчитана на распределители ISO1 — присоединительная резьба (G3/8) и посадочные размеры у ISO1 и ISO2 разные, плиты между типоразмерами не взаимозаменяемы.
Сборка блока: концевая плита устанавливается по одной с КАЖДОГО торца блока (две штуки на сборку) — она организует общий подвод питания и сброс отработанного воздуха для всех распределителей блока.
Крепёж: в комплекте поставляется крепёжный набор — винты, уплотнительные кольца и резьбовые втулки для соединения с соседними элементами блока.
Часто задаваемые вопросы (FAQ)
❯ 1. Чем отличаются индивидуальная, блочная и концевая плиты?
Индивидуальная плита — для установки одного распределителя отдельно. Плита для блочного монтажа — для сборки нескольких распределителей в один манифольд с общими каналами питания и выхлопа. Концевая плита закрывает торцы такого блока и организует общий подвод/сброс воздуха для всей сборки.
❯ 2. Сколько концевых плит нужно на один блок?
Две — по одной с каждого торца блока распределителей.
❯ 3. Подходит ли эта плита для ISO1 и ISO2 одновременно?
Нет, плиты разных типоразмеров не взаимозаменяемы — подбирайте строго под типоразмер ваших распределителей RVS (ISO1 или ISO2).
❯ 4. Входит ли крепёж в комплект?
Да, базовый крепёж для монтажа входит в комплект.
