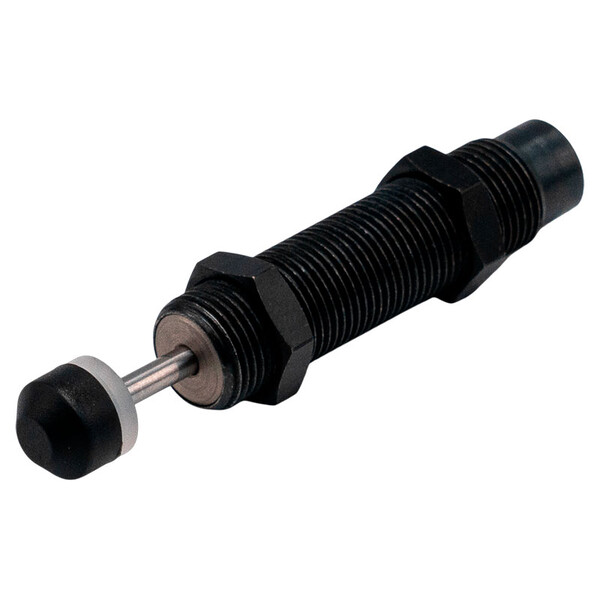

Гидравлический амортизатор E.MC AC1425-3
Задать вопрос в MAX
Кратко о товаре:
Гидравлический амортизатор E.MC AC1425-3: резьба на корпусе М14х1,5, рабочий ход 25 мм, макс. поглощаемая энергия 25 Дж, нерегулируемый.
Описание и характеристики
Гидравлический амортизатор E.MC AC1425-3 — гидравлический амортизатор E.MC серии AC, с чёрным полимерным наконечником. Резьба на корпусе — М14х1,5, рабочий ход штока — 25 мм, максимальная поглощаемая энергия удара — 25 Дж. Исполнение — нерегулируемый, заводская настройка под низкая скорость удара, большая нагрузка.
Резьбовой корпус позволяет гибко монтировать амортизатор в нужном положении на станине или корпусе привода, фиксируя контргайками. Конструкция не требует обслуживания в процессе эксплуатации. Рабочая температура — -10°C ÷ 85°C, монтаж — в любом положении.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Артикул | AC1425-3 | Оригинальный товар E.MC |
| Серия | AC | нерегулируемый — заводская настройка под скорость удара |
| Резьба на корпусе | М14х1,5 | для крепления в станине контргайками |
| Рабочий ход | 25 мм | расстояние, на котором гасится энергия удара |
| Макс. поглощаемая энергия | 25 Дж | за один удар |
| Исполнение по наконечнику | С чёрным полимерным наконечником | смягчает контакт, снижает шум и износ |
| Возможность регулировки | Нерегулируемый | скорость удара задаётся выбором модели при заказе |
| Рабочая температура | -10°C ÷ 85°C | рабочая жидкость заправлена на заводе |
| Положение при монтаже | Любое | без ограничений по ориентации |
Преимущества
- Существенно увеличивают поглощение энергии удара по сравнению с резиновыми или пружинными упорами.
- Резьба на корпусе обеспечивает гибкость монтажа — точная регулировка положения по длине хода привода.
- Заводская настройка под конкретный класс нагрузки — не требует регулировки при установке.
- Не требуют дополнительного обслуживания в процессе эксплуатации.
- Полимерный наконечник снижает ударный шум и защищает сопрягаемую деталь от повреждения металлом штока.
Области применения
- Гашение энергии удара в конце хода пневмо- и гидроцилиндров.
- Демпфирование подвижных узлов конвейеров, манипуляторов и автоматических линий.
- Защита механических упоров и концевых положений от ударных нагрузок и преждевременного износа.
- Узлы со стабильной, заранее известной массой и скоростью — для точного подбора модели по таблице нагрузок.
Подбирайте типоразмер по реальной массе и скорости подвижного узла — заниженный запас по энергии поглощения сокращает срок службы амортизатора.
Характеристики
- Производитель: E.MC
- Артикул: AC1425-3
- Серия: AC/AD
- Функция амортизатора: Поглощение энергии удара
- Резьба на корпусе: М14х1,5
- Рабочий ход: 25 мм
- Максимальная поглощаемая энергия: 25 Дж
- Возможность регулировки: Нерегулируемый
- Исполнение по наконечнику: с чёрным полимерным наконечником
- Рабочая температура: -10°C ÷ 85°C
- Положение при монтаже: Любое
Документация
Гидравлический амортизатор E.MC AC1425-3 — техническая документация (PDF)
Каталожный лист E.MC, серия AC/AD: таблица допустимой массы и скорости удара, кодировка, габаритные чертежи.
Экспертные рекомендации (для изделия): Гидравлический амортизатор E.MC AC1425-3
Выбор по скорости удара: эта модель (индекс «3») заводски настроена на низкая скорость удара, большая нагрузка. Общий принцип по серии AC: чем ниже скорость удара выбранного исполнения, тем выше допустимая масса подвижного узла при той же энергии поглощения — и наоборот. Если параметры узла меняются или известны неточно, рассмотрите регулируемую серию AD того же типоразмера.
Подбор по энергии удара: максимальная поглощаемая энергия (25 Дж) — это энергия ОДНОГО удара; есть также отдельный параметр «энергия за час» для режимов с высокой частотой циклов — при интенсивной работе (много включений в минуту) заложите запас по этому параметру, не ориентируйтесь только на энергию одного удара.
Наконечник: чёрный полимерный наконечник смягчает контакт и снижает шум — если по конструкции узла требуется прямой металлический контакт штока, выбирайте исполнение «N» (без наконечника).
Монтаж: резьба на корпусе М14х1,5 позволяет точно выставить положение амортизатора по длине хода и зафиксировать контргайками с обеих сторон крепёжной пластины — амортизатор устанавливается в любом пространственном положении.
Часто задаваемые вопросы (FAQ)
❯ 1. В чём разница между сериями AC и AD?
AC — нерегулируемый амортизатор, заводская настройка под конкретный класс скорости удара (индекс 1/2/3 в артикуле). AD — регулируемый, демпфирование настраивается на месте поворотом регулировочного элемента под фактическую массу и скорость узла.
❯ 2. Что означает цифра в конце артикула серии AC?
Это класс скорости удара: 1 — высокая скорость при малой нагрузке, 2 — средняя скорость при средней нагрузке, 3 — низкая скорость при большой нагрузке. Чем ниже индекс скорости, тем выше допустимая масса подвижного узла.
❯ 3. Нужно ли обслуживать амортизатор в процессе эксплуатации?
Нет, конструкция не требует дополнительного обслуживания — амортизатор герметичен и заправлен рабочей жидкостью на заводе.
❯ 4. Что такое наконечник и зачем он нужен?
Полимерный наконечник (белый или чёрный) устанавливается на конец штока и смягчает контакт с ударной деталью — снижает шум и защищает сопрягаемую поверхность от повреждения металлом. Исполнение «N» поставляется без наконечника, для прямого металлического контакта.
❯ 5. Как подобрать типоразмер амортизатора?
По таблице в технической документации — подбирайте по реальной массе подвижного узла и скорости удара (или, для серии AD, по максимально допустимой массе при нужной скорости). Заниженный запас по энергии поглощения сокращает срок службы амортизатора.
