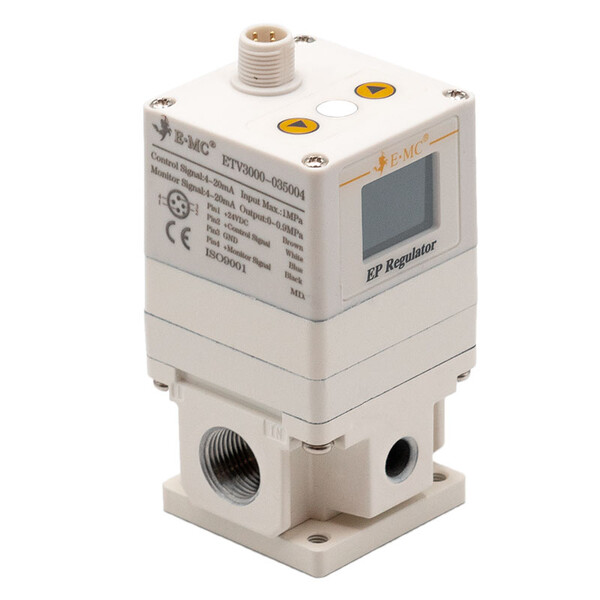

Регулятор давления E.MC ETV3000-025004
Задать вопрос в MAX
Кратко о товаре:
Регулятор давления E.MC ETV3000-025004: присоединение G1/4, диапазон регулировки 0…0,9 МПа (0…9 бар), вход 4…20 мА, выход 4…20 мА.
Описание и характеристики
Регулятор давления E.MC ETV3000-025004 — пропорциональный электропневматический регулятор давления E.MC серии ETV3000, присоединение G1/4. Диапазон регулировки выходного давления — 0…0,9 МПа (0…9 бар), входной управляющий сигнал — 4…20 мА, выходной сигнал обратной связи — 4…20 мА. Номинальный расход — 1400 л/мин.
Регулятор работает по алгоритму с обратной связью от встроенного высокоточного датчика давления — обеспечивает быстрый отклик и точность регулирования ±0,5%. Трёхцветный ЖК-дисплей одновременно показывает фактическое давление и давление уставки, единицы измерения (МПа/бар/psi/кПа) переключаются в любой момент. Корпус выполнен по технологии микролитья под давлением, степень защиты — IP65, рабочая температура — 0 ÷ 50°C.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Артикул | ETV3000-025004 | Оригинальный товар E.MC |
| Типоразмер | ETV3000 | компактный корпус |
| Присоединение | G1/4 | компактный корпус ETV3000 |
| Диапазон регулировки давления | 0…0,9 МПа (0…9 бар) | широкий диапазон на всю шкалу |
| Входной сигнал | 4…20 мА | токовая петля, устойчива к наводкам на длинных линиях |
| Выходной сигнал | 4…20 мА | аналоговая обратная связь по давлению |
| Номинальный расход | 1400 л/мин | зависит от типоразмера и присоединения |
| Точность регулирования | ≤ ±0,5% | линейность ≤1,0%, повторяемость ≤±0,5% |
| Максимальное давление на входе | 1,0 МПа | должно превышать установленное выходное давление минимум на 0,1 МПа |
| Степень защиты | IP65 (DIN 40050) | пыле- и влагозащищённый корпус |
Преимущества
- Алгоритм управления с обратной связью от встроенного датчика давления — быстрый отклик и точность ±0,5%.
- Трёхцветный ЖК-дисплей показывает фактическое давление и уставку одновременно — настройка и диагностика без ПК.
- Единицы измерения (МПа/бар/psi/кПа) переключаются на месте, без перенастройки системы.
- Самодиагностика с индикацией ошибок — быстрый поиск неисправности.
- Встроенный фильтр легко извлекается для очистки или замены — не нужно разбирать магистраль.
- Стандартный разъём M12 (4 контакта) — быстрое подключение без разделки кабеля.
Области применения
- Точное дистанционное управление давлением от контроллера или ПЛК (аналоговый вход 4…20 мА).
- Системы с обратной связью по давлению — выходной сигнал 4…20 мА подтверждает фактическое значение на линии.
- Испытательные стенды и лабораторное оборудование, где требуется программно задаваемое давление.
- Линии упаковки, сборки и дозирования с переменным давлением по программе цикла.
Перед настройкой убедитесь, что давление на входе минимум на 0,1 МПа выше требуемого выходного давления — иначе регулятор не сможет его удержать.
Характеристики
- Производитель: E.MC
- Артикул: ETV3000-025004
- Серия: ETV
- Типоразмер: ETV3000
- Функция: Регулятор давления E.MC
- Конструкция регулятора: Пропорциональный регулятор давления
- Присоединение сжатого воздуха: G1/4
- Диапазон регулировки давления: 0…0,9 МПа (0…9 бар)
- Входной сигнал: 4…20 мА
- Выходной сигнал: 4…20 мА
- Номинальный расход: 1400 л/мин
- Напряжение питания: 24 В пост. тока ±10%
- Потребляемая мощность: ≤ 3 Вт
- Тип электрического подключения: Разъём M12x1, 4 контакта, наружная резьба
- Рабочая температура: 0 ÷ 50°C
- Рабочая среда: Фильтрованный сжатый воздух
- Материал корпуса: Алюминиевый сплав
- Положение при монтаже: Любое
Документация
Регулятор давления E.MC ETV3000-025004 — техническая документация (PDF)
Каталожный лист E.MC, серия ETV3000/4000: кодировка, электрическое подключение (распиновка M12), график линейности и гистерезиса, габаритные чертежи.
Экспертные рекомендации (для изделия): Регулятор давления E.MC ETV3000-025004
Минимальное давление питания: на входе регулятора всегда должно быть давление минимум на 0,1 МПа выше требуемого выходного — иначе регулятор физически не сможет удержать уставку. При максимальном выходном давлении диапазона (0…0,9 МПа (0…9 бар)) закладывайте запас по питающей магистрали.
Выбор входного сигнала: токовый сигнал 4…20 мА устойчив к падению напряжения и наводкам на длинных линиях связи с контроллером — предпочтителен при удалённом расположении регулятора.
Выходной сигнал обратной связи: 4…20 мА — аналоговый сигнал удобен для непрерывного мониторинга фактического давления контроллером.
Расход: этот типоразмер и присоединение обеспечивают номинальный расход 1400 л/мин — если в линии требуется больше, рассмотрите присоединение большего диаметра в той же серии или типоразмер ETV4000.
Монтаж и обслуживание: регулятор устанавливается в любом положении; встроенный фильтр можно извлечь для очистки или замены без демонтажа регулятора из магистрали. Для настенного/щитового монтажа доступны плоская (FJ-ETV-FA) и L-образная (FJ-ETV-LB) скобы — заказываются отдельно.
Часто задаваемые вопросы (FAQ)
❯ 1. В чём разница между ETV3000 и ETV4000?
Это два типоразмера корпуса: ETV4000 крупнее и обеспечивает более высокий номинальный расход при том же присоединении, ETV3000 — компактнее. Присоединение и электрика у обоих выполнены одинаково (разъём M12, 24 В DC).
❯ 2. Какой входной сигнал выбрать: 4…20 мА или 0…10 В?
Токовый сигнал 4…20 мА устойчивее к наводкам и падению напряжения на длинных линиях связи с ПЛК. Потенциальный сигнал 0…10 В проще реализовать на коротких расстояниях.
❯ 3. Входит ли кабель и кронштейн в комплект?
Нет, у этой модели — только разъём M12 на корпусе. Кабель (прямой или угловой, 2 м) и монтажный кронштейн (плоский или L-образный) заказываются отдельно по каталогу аксессуаров.
❯ 4. Как часто нужно чистить встроенный фильтр?
Периодичность зависит от качества подаваемого воздуха; фильтр рассчитан на лёгкое извлечение без демонтажа регулятора из магистрали — проверяйте по состоянию, ориентируясь на падение расхода или давления.
❯ 5. Можно ли на ходу поменять единицы измерения давления на дисплее?
Да, единицы измерения (МПа, бар, psi, кПа) переключаются в любой момент без перенастройки самого регулятора.
