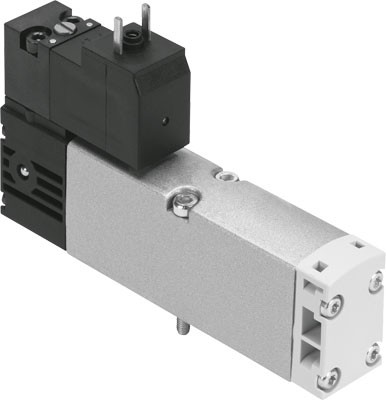

Распределитель Festo VSVA-B-M52-MZD-A2-1T1L-&
Добавьте товар в корзину, оформите
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Коммерческое предложение за 1 час
Кратко о товаре:
Эл-маг. распределитель VSVA, 5/2, моностаб., ISO 15407-1 размер 18 мм
Описание и характеристики
| Функция распределителя | 5/2 одностороннего действия |
| Тип управления | электрический |
| Ширина | 18 mm |
| Стандартный номинальный расход | 550 l/min |
| Рабочее давление | -0,9 ... 10 bar |
| Тип конструкции | Золотниковая |
| Тип сброса | механическая пружина |
| Класс защиты | IP65 NEMA 4 |
| Условный проход | 5 mm |
| Выхлоп | дросселирующий - через дроссельную плиту - через индивидуальную монтажную плиту |
| Тип уплотнения | мягкий |
| Положение при монтаже | Любое |
| Ручное дублирование | Покрытый |
| Тип пилотного управления | С пилотным управлением |
| Питание пилотного каскада | внешний Внутренний |
| Направление потока | Любое |
| Защита от перекрытия | Да |
| Принцип измерения | Индуктивный |
| Защита датчика от переполюсовки | Для всех электрических соединений |
| Отображение статуса переключения датчика | Желтый светодиод |
| Пилотное давление | 3 ... 10 bar |
| Расход распределителя | 750 l/min |
| Расход распределителя на индивидуальной плите | 600 l/min |
| Расход клапана с оптимизированной пропускной способностью | 700 l/min |
| Расход распределителя в составе блока | 550 l/min |
| Время выключения | 38 ms |
| Время включения | 12 ms |
| Рабочий цикл | 100% |
| Макс. позитивный тестовый импульс с логикой 0 | 800 µs |
| Макс. негативный тестовый импульс с логикой 1 | 800 µs |
| Номинальное рабочее напряжение DC | 24 V |
| Выход переключателя | PNP |
| Характеристики катушки | 24V DC: 1,6W |
| Импульсная мощность | 2,5 kV |
| Степень загрязнения | 3 |
| Допустимые колебания напряжения | +/- 10 % |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла) |
| Стойкость к пламени по UL 94 | HB |
| Классификация сопротивления коррозии CRC | 0 |
| Температура рабочей среды | -5 ... 50 °C |
| Уровень звукового давления | 85 dB(A) |
| Рабочая среда пилотного каскада | Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла |
| Температура окружающей среды | -5 ... 50 °C |
| Макс. момент затяжки, установка распределителя | 0,8 ... 1,2 Nm |
| Вес продукта | 157 g |
| Диапазон рабочего напряжения датчика, DC | 10 ... 30 V |
| Датчик сопротивления короткого замыкания | Пульсирующий |
| Датчик тока холостого хода | <= 10 mA |
| Макс. выходной ток датчика | 200 mA |
| Макс. частота переключения датчика | 5.000 Hz |
| Остаточная пульсация датчика | ± 10 % |
| Падение напряжения датчика | <= 2 V |
| Электрическое подключение | Разъем в соответствии с ISO 15407-2 4-пин |
| Подключение датчика | Разъем Кабель 4-пин M12x1 0,5 m |
| Тип крепления | На монтажной плите |
| Подвод пилотного воздуха 12/14 | Коллектор, размер 18 мм по ISO 15407-2 |
| Выхлоп пилота, канал 82/84 | Опция канализированный не направленный |
| Пневматическое присоединение, канал 1 | Коллектор, размер 18 мм по ISO 15407-2 |
| Пневматическое присоединение, канал 2 | Коллектор, размер 18 мм по ISO 15407-2 |
| Пневматическое присоединение, канал 3 | Коллектор, размер 18 мм по ISO 15407-2 |
| Пневматическое присоединение, канал 4 | Коллектор, размер 18 мм по ISO 15407-2 |
| Пневматическое присоединение, канал 5 | Коллектор, размер 18 мм по ISO 15407-2 |
| Замечания по материалу | Содержит
PWIS вещества Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Материал уплотнения | FPM NBR |
| Материал корпуса | Алюминий PA |
| Данные о материале, винт | Сталь Гальванизирован |
| Функция переключающего элемента | Нормально замкнутый контакт |
| Определение положения поршня | Исходное положение с датчиком |
