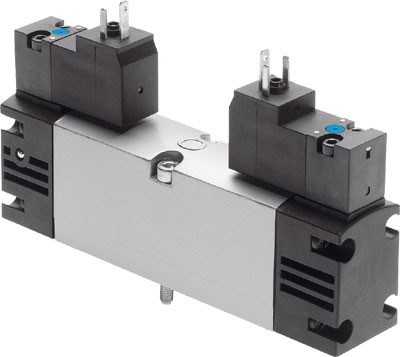

Распределитель Festo VSVA-B-P53E-ZH-A2-1AC1
Добавьте товар в корзину, оформите
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Коммерческое предложение за 1 час
Кратко о товаре:
Эл-маг. распределитель VSVA, 5/3, на выхлоп, ISO 15407-1 размер 18 мм
Описание и характеристики
| Функция распределителя | 5/3 выхлоп в нейтральной позиции |
| Тип управления | электрический |
| Ширина | 18 mm |
| Стандартный номинальный расход | 450 l/min |
| Рабочее давление | -0,9 ... 10 bar |
| Тип конструкции | Золотниковая |
| Тип сброса | механическая пружина |
| Класс защиты | IP65 NEMA 4 |
| Условный проход | 5 mm |
| Выхлоп | дросселирующий |
| Тип уплотнения | мягкий |
| Положение при монтаже | Любое |
| Соответствует стандарту | ISO
15407-1 VDMA 24563 |
| Ручное дублирование | Толкающий |
| Тип пилотного управления | С пилотным управлением |
| Питание пилотного каскада | внешний |
| Направление потока | реверсивный |
| Защита от перекрытия | Да |
| Пилотное давление | 3 ... 10 bar |
| Расход распределителя | 650 l/min |
| Расход распределителя на индивидуальной плите | 500 l/min |
| Расход распределителя в составе блока | 450 l/min |
| Время выключения | 30 ms |
| Время включения | 18 ms |
| Время переключения, реверс | 20 ms |
| Рабочий цикл | 100% |
| Характеристики катушки | 24V AC: 1,8VA |
| Допустимые колебания напряжения | -15 % / +10 % |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла) |
| Стойкость к пламени по UL 94 | HB |
| Классификация сопротивления коррозии CRC | 2 |
| Температура рабочей среды | -5 ... 50 °C |
| Уровень звукового давления | 85 dB(A) |
| Рабочая среда пилотного каскада | Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла |
| Температура окружающей среды | -5 ... 50 °C |
| Макс. момент затяжки, установка распределителя | 1 Nm |
| Вес продукта | 174 g |
| Электрическое подключение | По DIN EN
175301-803 Исполение С Без заземления |
| Тип крепления | На монтажной плите |
| Подвод пилотного воздуха 12 | Соединительная плита размер 18 мм по стандарту ISO 15407-1 |
| Подвод пилотного воздуха 14 | Соединительная плита размер 18 мм по стандарту ISO 15407-1 |
| Выхлоп пилота, канал 82/84 | Опция канализированный не направленный |
| Пневматическое присоединение, канал 1 | Соединительная плита размер 18 мм по стандарту ISO 15407-1 |
| Пневматическое присоединение, канал 2 | Соединительная плита размер 18 мм по стандарту ISO 15407-1 |
| Пневматическое присоединение, канал 3 | Соединительная плита размер 18 мм по стандарту ISO 15407-1 |
| Пневматическое присоединение, канал 4 | Соединительная плита размер 18 мм по стандарту ISO 15407-1 |
| Пневматическое присоединение, канал 5 | Соединительная плита размер 18 мм по стандарту ISO 15407-1 |
| Интерфейс пилота | в соответствии со стандартом ISO 15218 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Материал уплотнения | NBR |
| Материал корпуса | Алюминий |
| Данные о материале, винт | Сталь Гальванизирован |
