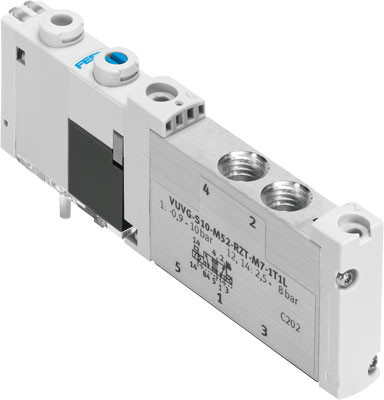

| Функция распределителя |
5/2 моностабильный |
| Тип управления |
электрический |
| Размер клапана |
10 mm |
| Стандартный номинальный расход |
230 l/min |
| Рабочее давление |
-0,9 ... 10 bar |
| Тип конструкции |
Золотниковый |
| Тип сброса |
механическая пружина |
| Класс защиты |
IP65
IP67 |
| Авторизация |
RCM Mark
c CSA us (OL)
c UL us - Recognized (OL) |
| Функция быстрого выхлопа |
дросселирующий |
| Тип уплотнения |
мягкий |
| Положение при сборке |
Любое |
| Ручное дублирование |
защелкиваемый
Толкающий |
| Тип пилотного управления |
С пилотным управлением |
| Питание пилотного каскада |
внешний |
| Направление потока |
реверсивный |
| Примечания по динамизации усилия |
Частота переключения как минимум раз в неделю |
| Отображение статуса сигнала |
LED |
| Пилотное давление |
3 ... 8 bar |
| Макс. частота переключения |
3 Hz |
| Время выключения |
30 ms |
| Время включения |
12 ms |
| Рабочий цикл |
100% |
| Макс. позитивный тестовый импульс с логикой 0 |
1.600 µs |
| Макс. негативный тестовый импульс с логикой 1 |
3.000 µs |
| Характеристики катушки |
22 V DC: 1 W |
| Допустимые колебания напряжения |
+/- 10 % |
| Рабочая среда |
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде |
Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Стойкость к вибрации |
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6 |
| Сопротивление ударной нагрузке |
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Классификация сопротивления коррозии CRC |
2 - Средняя стойкость к коррозии |
| Температура среды |
-5 ... 60 °C |
| Рабочая среда пилотного каскада |
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Температура окружающей среды |
-5 ... 60 °C |
| Вес продукта |
53 g |
| Электрическое подключение |
через коллектор |
| Тип крепления |
на мколлекторной плите |
| Замечания по материалу |
Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале, уплотнения шланга |
HNBR
NBR |
| Информация о материале, корпус |
Алюминиевый сплав |
