Описание и характеристики

Детальное описание:

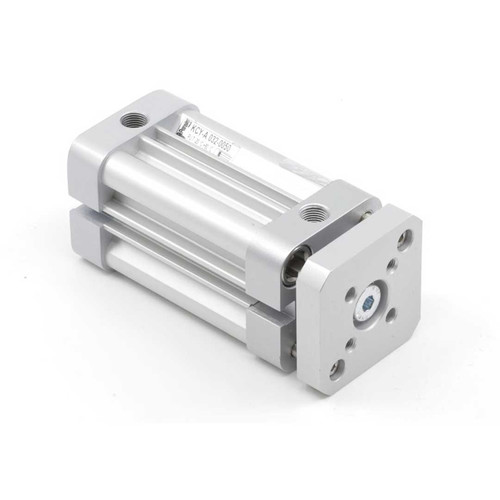

KCYA-50-160 Pemaks – это пневматический цилиндр с противоповоротной платформой, диаметром поршня 50 мм и ходом штока 160 мм, изготовленный по стандарту ISO 21287.
Цилиндр двухстороннего действия с бесконтактным опросом положения (с магнитом на поршне) и упругим не регулируемым демпфированием. Предназначен для работы с максимальным рабочим давлением 10 бар и температурой окружающей среды от -20 до +80 °C. Материалом корпуса цилиндра является анодированный алюминиевый сплав, а штока - нержавеющая сталь с хромированным покрытием, пропивоповоротная платформа анодированный алюминиевый сплав.

Серии KCYA Pemaks имеет компактные габариты по сравнению с пневмоцилиндрами выполненными по стандарту ISO 15552, при этом все крепежные принадлежности унифицированны и могут применяться для этой серии. Серии KCYA Pemaks имеет противоповоротную платформу которая обеспечивает блокирования поворота штока вокруг своей оси, а так увеличивает нагрузочную способность штока в радиальном направлении.

Стандартный пневмоцилиндр KCYA-50-160 Pemaks серии KCYA с противоповоротной платформой, изготовлен по стандарту ISO 21287 является аналогом, заменой пневмоцилиндров:

• FESTO (серия ADNGF);
• Camozzi (серии 32R);
• Пневмакс (серия 1500, 1550-1557);
• Metal Work (серия Linter, тип 28 -29).

---

Характеристики:

Макс. рабочее давление [бар] : - 10
Температура : от -20 до +80 °C
Материал крышек : Алюминиевый сплав
Уплотнение штока : Полиуретан (PU)
Материал штока : Нержавеющая сталь с хромированным покрытием
Уплотнение поршня : Полиуретан (PU)
Материал поршня : Алюминий сплав
Скорость перемещения [мм/с] : 10 - 1000
Теоретическое усилие при 6 бар, прямой ход [Н] : 1178
Теоретическое усилие при 6 бар, обратный ход [Н] : 1058
Тип профиля для установки датчиков : Пазы для датчиков положения с трех сторон
Опции : Нет
Опрос положений : С помощью датчика положения
Наличие магнита в поршне : Присутствует
Пневматическое присоединение : G1/8
Исполнение резьбы на штоке : Направляющие с втулками скольжения
Исполнение штока : Односторонний
Тип конструкции : Корпус из профиля
Ход [мм] : 160
Диаметр поршня [мм] : 50
Серия : KCYA
Примечание по рабочей среде : Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда : Сжатый воздух
Режим работы : Двухстороннего действия
Демпфирование : Нерегулируемое (упругие элементы демпфирования)
Резьба на штоке : Нет
Материал корпуса : Алюминиевый сплав

---

Документация на: KCYA-50-160

Стандартный пневмоцилиндр Pemaks серии KCYA в формате PDF скачать
