Описание и характеристики

Детальное описание:

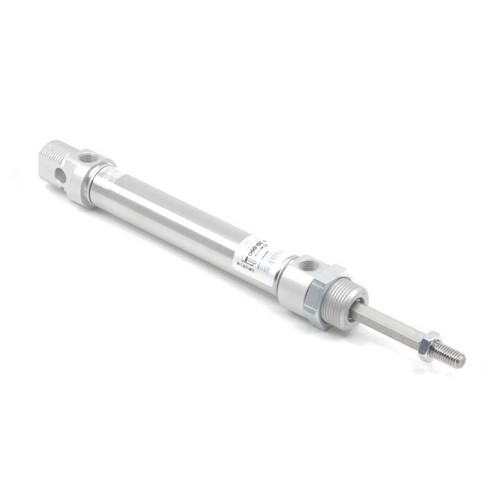

PMQA-20-190 – это пневматический цилиндр с односторонним штоком, диаметром поршня 20 мм и ходом штока 190 мм, изготовленный по стандарту ISO 6432. Цилиндр двухстороннего действия (Квадратный шток/защита от проворота) с бесконтактным опросом положения и пневматическим демпфированием. Предназначен для работы с максимальным рабочим давлением 10 бар и температурой окружающей среды от -20 до +80 °C. Материалом корпуса цилиндра является нержавеющая сталь SS304, а штока - нержавеющая сталь SS316. Стандартный пневмоцилиндр PMQA-20-190 представляет собой устройство, используемое для преобразования сжатого воздуха в механическое движение. Круглые пневмоцилиндры являются незаменимым инструментом в многих отраслях промышленности благодаря своей эффективности, надежности и универсальности. Они предлагают ряд преимуществ, таких как легкость, компактность и простота в использовании.

Преимущества круглых пневмоцилиндров серии PMQA:

• Квадратный шток (Защита от проворота)
• Бесконтактный опрос положения (магнит). (Стандарт)
• Долгий срок службы благодоря корпусу из нержавеющей стали
• Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Высокая устойчивость к коррозии

---

Характеристики:

Макс. рабочее давление [бар] : - 10
Температура : от -20 до +80 °C
Материал крышек : Алюминиевый сплав с элаксаловым покрытием
Уплотнение штока : Полиуретан (PU)
Материал штока : Нержавеющая сталь SS316
Уплотнение поршня : Полиуретан (PU)
Материал поршня : Латунь
Скорость перемещения [мм/с] : 10 - 1000
Теоретическое усилие при 6 бар, прямой ход [Н] : 165
Теоретическое усилие при 6 бар, обратный ход [Н] : 141
Тип профиля для установки датчиков : F 213 B
Опции : Нет
Опрос положений : С помощью датчика положения
Наличие магнита в поршне : Присутствует
Пневматическое присоединение : G1/8
Исполнение резьбы на штоке : Наружная
Исполнение штока : Односторонний
Тип конструкции : Корпус из цилиндра
Ход [мм] : 190
Диаметр поршня [мм] : 20
Серия : PMQA
Примечание по рабочей среде : Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда : Сжатый воздух
Режим работы : Двухстороннего действия (Квадратный шток/защита от проворота)
Демпфирование : Нерегулируемое (упругие элементы демпфирования)
Резьба на штоке : M8
Материал корпуса : Нержавеющая сталь SS304

---

Документация на: Круглый пневмоцилиндр PMQA-20-190 Pemaks

Стандартные круглые пневмоцилиндры Pemaks серии PMQA в формате PDF скачать
