Описание и характеристики

Детальное описание:

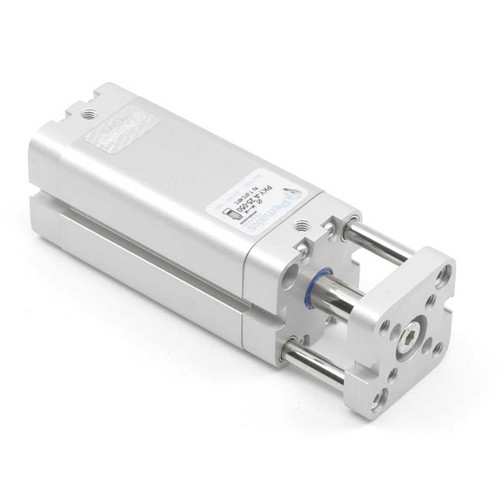

PKYA-20-070 – это пневматический цилиндр с односторонним штоком, диаметром поршня 20 мм и ходом штока 70 мм, изготовленный по стандарту ISO 21287. Цилиндр двухстороннего действия с бесконтактным опросом положения и пневматическим демпфированием. Предназначен для работы с максимальным рабочим давлением 10 бар и температурой окружающей среды от -20 до +80 °C. Материалом корпуса цилиндра является Алюминиевый сплав, а штока - нержавеющая сталь с хромированным покрытием. Стандартный пневмоцилиндр PKYA-20-070 представляет собой устройство, используемое для преобразования сжатого воздуха в механическое движение. Компактные пневмоцилиндры являются незаменимым инструментом в многих отраслях промышленности благодаря своей эффективности, надежности и универсальности. Они предлагают ряд преимуществ, таких как легкость, компактность и простота в использовании.

Серии PKYA Pemaks имеет компактные габариты по сравнению с пневмоцилиндрами выполненными по стандарту ISO 15552, при этом все крепежные принадлежности унифицированны и могут применяться для этой серии.

Преимущества компактных пневмоцилиндров серии PKYA:

• Удобная конструкция для транспортировки и позиционирования
• Пневматический цилиндр с противоповоротной платформой
• Компактная конструкция корпуса обеспечивает простоту использования в узких рабочих пространствах
• Элементы корпуса устойчивых к коррозии и окислению окружающей среды, что гарантирует длительный срок службы в соответствии с условиями эксплуатации
• Как правило, используются для производства пищевых продуктов

Варианты модификаций серии PKYA Pemaks:

• M1: Удлиненная резьба на штоке
• K1: Уплотнения для t макс. 150ºC (материал Витон)
• K4: Уплотнение штока поршня из Витона

---

Характеристики:

Макс. рабочее давление [бар] : - 10
Температура : от -20 до +80 °C
Материал крышек : Алюминиевый сплав
Уплотнение штока : Полиуретан (PU)
Материал штока : Нержавеющая сталь с хромированным покрытием
Уплотнение поршня : Полиуретан (PU)
Материал поршня : Алюминий сплав
Скорость перемещения [мм/с] : 10 - 1000
Теоретическое усилие при 6 бар, прямой ход [Н] : 188
Теоретическое усилие при 6 бар, обратный ход [Н] : 141
Тип профиля для установки датчиков : Пазы для датчиков положения с трех сторон
Опции : Нет
Опрос положений : С помощью датчика положения
Наличие магнита в поршне : Присутствует
Пневматическое присоединение : M5
Исполнение резьбы на штоке : Направляющие с втулками скольжения
Исполнение штока : Односторонний
Тип конструкции : Корпус из профиля
Ход [мм] : 70
Диаметр поршня [мм] : 20
Серия : PKYA
Примечание по рабочей среде : Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда : Сжатый воздух
Режим работы : Двухстороннего действия
Демпфирование : Нерегулируемое (упругие элементы демпфирования)
Резьба на штоке : Нет
Материал корпуса : Алюминиевый сплав

---

Документация на: Пневмоцилиндр PKYA-20-070 Pemaks

Компактные пневмоцилиндры Pemaks серии PKYA в формате PDF скачать
