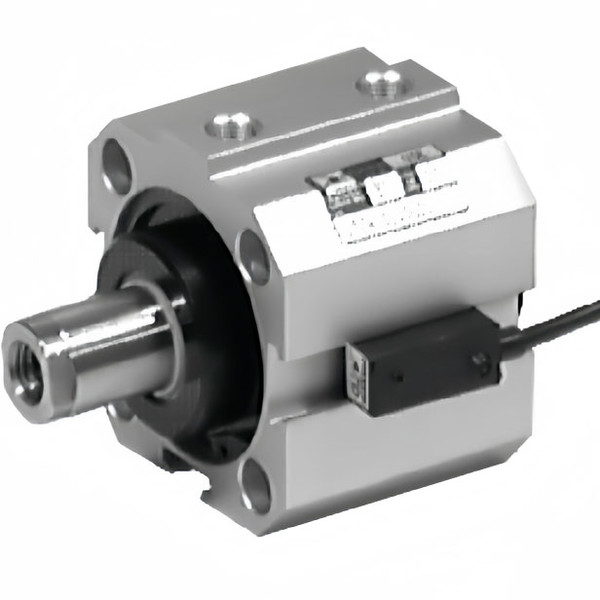

Компактный пневмоцилиндр Pneumax 1514.40.0030

Добавьте товар в корзину, оформите
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие

Коммерческое предложение за 1 час

Кратко о товаре:

Штоковый компактный пневматический цилиндр по стандарту ISO 6431, серии 1501-1518 применяются в пневматических системах, где компактность исполнения механизмов фиксации играет большое значение.

Теги товара

Пневматика (8)

пневмоцилиндр (8)

Описание и характеристики

Детальное описание:

Пневмоцилиндры серии 1501-1518 применяются в пневматических системах, где компактность исполнения механизмов фиксации играет большое значение. Основная характеристика этой группы пневмоцилиндров - их минимальные габариты по сравнению со стандартными сериями. Достигается это путем оптимизации конструкции всех компонентов пневмоцилиндра. Особое внимание уделено уменьшению длины поршня и направляющих втулок штока по сравнению с другими сериями.

Имеется несколько исполнений: двустороннего и одностороннего действия; с магнитом и без магнита в поршне; с проходным штоком, тандем-цилиндр с независимыми штоками, тандем-цилиндр с общим штоком и т.д.

Благодаря анодированной внутренней поверхности и пластичной синтетической смазке, данная серия пневмоцилиндров отлично работает даже на сжатом воздухе без добавления распыленного масла.

На внешней поверхности пневмоцилиндров имеются пазы для крепления магнитных датчиков или слотвинтов. Имеется ряд принадлежностей для крепления пневмоцилиндров в любых положениях. Предназначены для пневматических систем, где компактность исполнения механизмов играет большое значение. Максимальное рабочее давление (сжатый воздух) - 10 бар. Температура эксплуатации от –5 до +70 °С (до +150 °С для VITON). Важно отметить, что данная серия пневмоцилиндров (от 32 до 100) имеет крепежные отверстия, совпадающие с серией 1319 (по ISO 6431). Это позволяет использовать все принадлежности для крепления от серии 1319, кроме промежуточной подвески.

Применение: Данные цилиндры являются простым и прочным устройством, которое может работать без обслуживания десятки миллионов циклов при правильном монтаже и эксплуатации, которые описаны в «Введении к разделу «Пневмоцилиндры». Цилиндры спроектированы для универсального применения и могут монтироваться в любом положении. Особое внимание уделите недопустимости радиальных нагрузок на шток из-за короткой направляющей втулки в передней крышке.

Характеристики на Компактный пневмоцилиндр Pneumax 1514.40.0030:

Производитель: Pneumax

Артикул: 1514.40.0030

Наименование: Компактный пневмоцилиндр

Серия товара: 1501-1518

Тип оборудования: Пневмоцилиндр

Внутренний стандарт: IDO28456

Ход: 30 мм

Диаметр поршня: 40 мм

Тип штока: Двусторонний

Размеры: 120,5x55x61 мм

Тип действия: Двусторонний

Присоединение: 1/8

Демпфирование: Отсутствует

Определение позиции: При помощи датчиков положения

Тип присоединения на входе: Внутренняя резьба

Резьба на штоке: M10X15

Конец штока: Внутренняя резьба

Тип резьбы: G

Вес: 530 г

Материал уплотнения штока: PU (Полиуретан); FPM (Фторкаучук)

Материал штока: Хромированная сталь C43

Материал уплотнения: NBR (Бутадиен-нитрильный каучук); HNBR (Гидрированный бутадиен-нитрильный каучук)

Материал крышки: Анодированный алюминий

Материал поршня: Алюминий

Материал колбы цилиндра: Алюминий анодированный

Максимальное рабочее давление: 10 бар

Рабочая среда: Сжатый воздух

Рабочая температура: От -5°C до +70°C

Соответствует стандарту: ISO 6431

Документация на: Компактный пневмоцилиндр Pneumax 1514.40.0030

Цилиндры пневматические компактные по стандарту ISO 6431. Серии 1501-1518 Pneumax в формате PDF скачать
