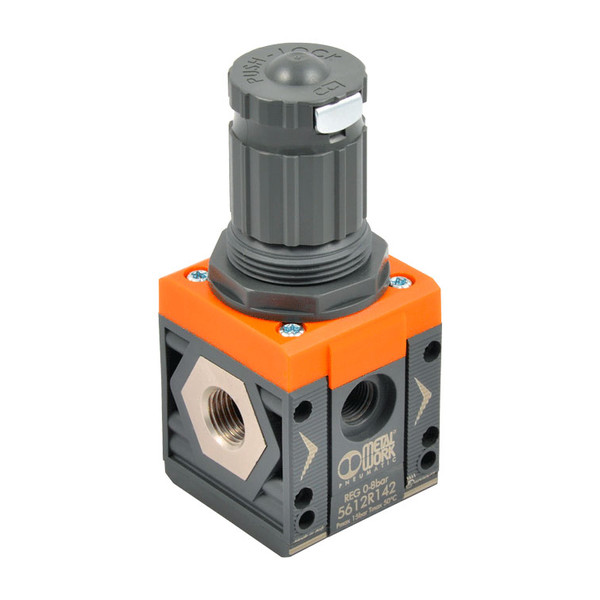

Регулятор давления Metal Work арт. 5624R144
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Кратко о товаре:
Регулятор давления Metal Work арт. 5624R144 | Понижение давления на выходе регулятора | Подключение сжатого воздуха.: G1/2 | Давление: -1 ÷ 8 бар | Расход: 7400 л/мин | Уплотнение: Технополимер | Пилотное управление, двойные мембраны
Описание и характеристики
Детальное описание:
Регулятор давления Syntesi ® построен на основе системы с гофрированной мембраной. Такая конструкция обеспечивает ряд преимуществ по сравнению с регуляторами, использующими плоскую мембрану:
- Увеличенный ход мембраны – позволяет использовать клапан с более широкими проходными сечениями, что повышает пропускную способность.
- Минимальное трение – снижение динамического сопротивления и трения подхвата обеспечивает быстрый отклик и повышенную чувствительность.
- Высокая точность регулировки – стабильное поддержание заданного давления как при переменном расходе, так и при колебаниях входного давления.
Регулятор оснащён системой компенсации, которая сохраняет настройки давления практически неизменными даже при изменениях давления на входе. Это достигается за счёт пневматически сбалансированной конструкции клапана. Если давление на выходе превышает установленный предел, избыточный воздух стравливается через предохранительный клапан до тех пор, пока давление не вернётся в допустимый диапазон.
Быстрый сброс давления – специальный механизм мгновенно снижает давление на выходе при падении входного давления до нуля. Благодаря этому регулятор можно устанавливать между клапаном и цилиндром, так как он пропускает воздух в обоих направлениях: к цилиндру с регулируемым давлением или обратно к клапану.
Фиксация настроек – ручка с функцией блокировки при нажатии позволяет зафиксировать установленное давление. После настройки достаточно нажать на ручку, чтобы закрепить её положение. Для дополнительной защиты от случайного изменения настроек предусмотрена съёмная пластина-фиксатор, которая крепится на два замка (для размера 1) или три замка (для размера 2).
Универсальные порты – на передней и задней панелях расположены резьбовые порты (1/8" для размера 1 и 1/4" для размера 2), которые можно использовать для подключения манометра, датчика давления или в качестве дополнительного регулируемого воздуховода.
Характеристики на Регулятор давления Metal Work арт. 5624R144:
- Производитель: Metal Work
- Артикул: 5624R144
- Тип: Регулятор давления сжатого воздуха Metal Work
- Функция: Понижение давления на выходе регулятора
- Серия: 56 (Syntesi)
- Подключение сжатого воздуха: G1/2
- Рабочая температура: -10 ÷ 80 °C
- Рабочее давление на выходе: -1 ÷ 8 бар
- Пропускная способность: 7400 л/мин
- Рабочая среда: Фильтрованный сжатый воздух
- Положение при монтаже: Любое
- Манометр: Заказывается отдельно
- Присоединение манометра: G1/4
- Материал корпуса: Технополимер
- Материал уплотнений: NBR
Документация на: Регулятор давления Metal Work арт. 5624R144
Регуляторы давления Metal Work, серия Syntesi в формате PDF скачать
