Описание и характеристики

Детальное описание:

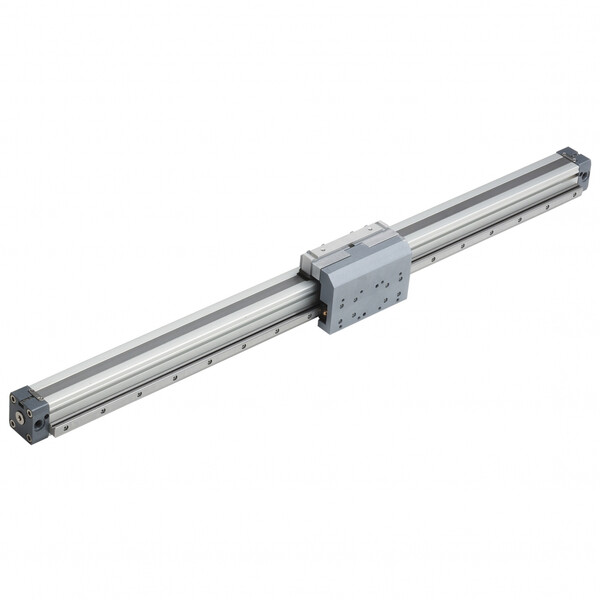

Бесштоковые пневмоцилиндры Metal Work серии 275 с шариковой направляющей – это высокоточные пневматические приводы, обеспечивающие плавное и точное перемещение при значительных нагрузках. Доступные в пяти типоразмерах (Ø16-63 мм) с ходом до 2650 мм, они оснащены защищенной шариковой направляющей из закаленной стали, требующей смазки всего раз в год. Цилиндры отличаются повышенной нагрузочной способностью во всех направлениях, встроенным демпфированием и возможностью установки дополнительного регулятора хода. Благодаря анодированному алюминиевому корпусу и защите от загрязнений, серия 275 идеально подходит для автоматизированных систем, работающих в интенсивном режиме при давлении до 6 бар. Особенности конструкции обеспечивают простоту монтажа и минимальное обслуживание, что делает эти цилиндры оптимальным выбором для задач, требующих высокой точности и надежности.

  Ключевые особенности:

1. Высокая точность и нагрузочная способность

• Шариковая направляющая из закаленной стали обеспечивает плавное движение и минимальный люфт даже при высоких нагрузках.
• Допустимая нагрузка действует во всех направлениях без влияния на работу цилиндра.

2. Долговечность и простота обслуживания

• Защита от загрязнений: Шариковый узел закрыт, что исключает попадание пыли и грязи.
• Смазка: Требуется всего 1 раз в год (или каждые 2000 км) с использованием двухкомпонентного масла (литол).

3. Гибкость конфигурации

• Диаметры поршня: 16 мм, 25 мм, 32 мм, 40 мм, 63 мм (усиленная версия для Ø63).
• Длина хода: От 100 мм до 2650 мм (шаг 1 мм).
• Опционально: Регулятор хода и демпфирования (устанавливается отдельно).

4. Надежная конструкция

• Гильза и крышки: Анодированный алюминий — легкий и коррозионностойкий.
• Каретка: Прочная, с различными вариантами крепления.
• Встроенное демпфирование: Обеспечивает плавный останов.

5. Простота интеграции

• Для цилиндров Ø32 и выше возможна установка распределителей в слот датчика.
• Подключение питания с любой стороны (левой/правой).

---

Характеристики на Пневмоцилиндр Metal Work бесштоковый арт. 275016....CN:

• Производитель: Metal Work
• Артикул: 275016....CN
• Тип: Бесштоковый пневмоцилиндр Metal Work
• Серия пневмоцилиндра: 275
• Ход поршня: 500 мм
• Диаметр поршня: 16 мм
• Тип демфирования: Регулируемое
• Тип действия: Двустороннее
• Подключение сжатого воздуха: M5
• Рабочее давление на выходе: 1 ÷ 8 бар
• Рабочая температура: -10 ÷ 80 °C
• Рабочая среда: Сжатый воздух
• Положение при монтаже: Любое
• Материал уплотнений: NBR
• Материал корпуса: Анодированный алюминий
• Материал крышек: Анодированный алюминий

---

Документация на: Пневмоцилиндр Metal Work бесштоковый арт. 275016....CN

Бесштоковые пневмоцилиндры Metal Work с направляющей качения, серия 275 в формате PDF скачать
