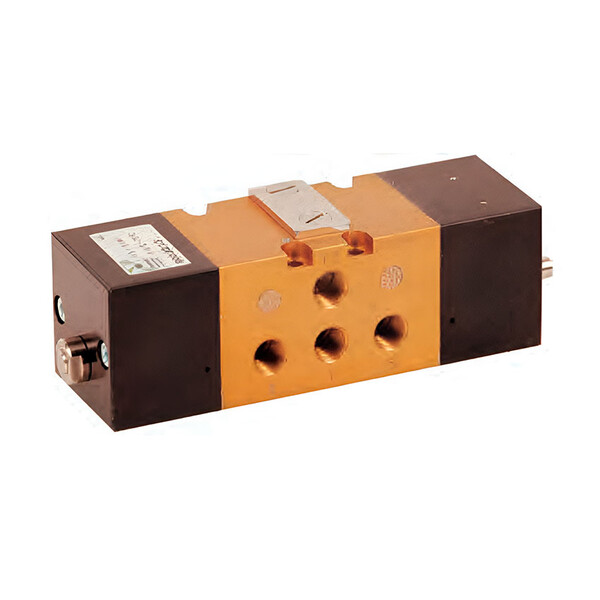

Пневматический триггер Pneumax 900.52.1.3
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Кратко о товаре:
Пневматический триггер Pneumax 900.52.1.3 серии: 900.52.1 - Локальное увеличение давления в канале с подключением сжатого воздуха: G1/8 и расходом воздуха: 540 л/мин, рабочим давлением: 2,5 ÷ 10 бар.
Описание и характеристики
Детальное описание:
Пневматические и электропневматические триггеры (перекидные клапаны) серии 900.52.1 от Pneumax предназначены для попеременного переключения потока сжатого воздуха между двумя выходами при каждом новом управляющем импульсе. Это идеальное решение для организации циклической работы пневмоцилиндров двустороннего действия (например, для управления зажимом/разжимом или выдвижением/втягиванием штока) от одного сигнального устройства (кнопки, датчика).
Триггер электропневматический: устройство, которое может сколько угодно долго находиться в состоянии устойчивого равновесия и скачкообразно переключаться из одного состояния в другое под действием внешнего сигнала.
Триггер пневматический - это устройство, которое может сколько угодно долго находиться в состоянии устойчивого равновесия и скачкообразно переключаться из одного состояния в другое под действием внешнего сигнала (поочередное переключение подачи сжатого воздуха между выходами 2 и 4 при каждом импульсе на входе 12).
Ключевые особенности:
- Функция попеременного переключения: Каждый управляющий импульс на входе (12) переключает выходной поток воздуха между портами 2 и 4. Это позволяет, например, выдвигать и втягивать шток цилиндра при каждом нажатии на одну и ту же кнопку.
- Гибкость управления: Доступны три конфигурации:
- С пневматическим управлением (900.52.1.3): Управляется сигналом сжатого воздуха.
- С электропневматическим управлением на пилотном клапане M2 (900.52.1.4): Управляется электрическим сигналом через стандартный соленоидный клапан.
- С электропневматическим управлением на клапане CNOMO M3R (900.52.1.5): Более компактный вариант электропневматического управления.
- Возможность модернизации: Триггер с пневматическим управлением может быть легко преобразован в электропневматический путем установки заглушки в пневмопорт и монтажа соответствующего соленоидного пилотного клапана.
- Надежность и производительность: Работает на отфильтрованном и смазанном воздухе при давлении от 2.5 до 10 бар. Обеспечивает расход до 540 нл/мин.
- Комплексное решение: Цилиндр и управляющая кнопка заказываются отдельно, что позволяет точно подобрать компоненты под конкретную задачу.
Характеристики на Пневматический триггер Pneumax 900.52.1.3:
- Производитель: Pneumax
- Артикул: 900.52.1.3
- Тип: Пневматический триггер Pneumax
- Функция: Локальное увеличение давления в канале
- Серия: 900.52.1
- Подключение сжатого воздуха: G1/8
- Расход воздуха: 540 л/мин
- Рабочая температура: -5 ÷ 45 °C
- Рабочее давление: 2,5 ÷ 10 бар
- Рабочая среда: Фильтрованный сжатый воздух
- Положение при монтаже: Любое
- Материал корпуса: Алюминиевый сплав
- Материал уплотнений: NBR
Документация на: Пневматический триггер Pneumax 900.52.1.3
Пневматические триггеры Pneumax, серии 900.52.1 в формате PDF скачать
