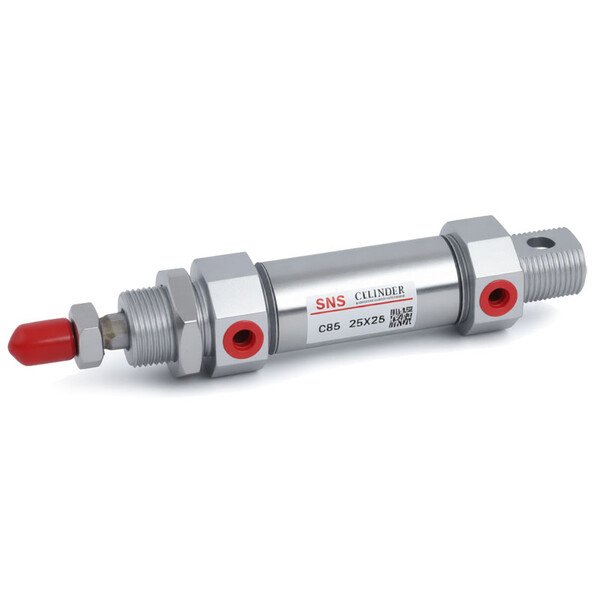

Круглый пневмоцилиндр SNS арт. CD85 20x100
Задать вопрос в MAX
Кратко о товаре:
Круглый пневмоцилиндр SNS серии C85 (артикул CD85 20x100) — компактный цилиндр двустороннего действия с диаметром поршня20 мм и ходом поршня 100 мм. Корпус из нержавеющей стали, рабочее давление: 1 ÷ 9 бар, температура эксплуатации: –5
Описание и характеристики
Детальное описание:
Компактный круглый пневматический цилиндр SNS серии C85 (артикул CD85 20x100) с диаметром поршня 20 мм и ходом поршня 100 мм – это надежное и компактное исполнительное устройство, соответствующее стандарту ISO 6432. Цилиндр двустороннего действия обеспечивает точное линейное перемещение даже в условиях ограниченного монтажного пространства. Подключение сжатого воздуха осуществляется через резьбовое отверстие G1/8. Корпус полностью изготовлен из нержавеющей стали, что гарантирует высокую коррозионную стойкость и долговечность в агрессивных средах.
Устройство работает на очищенном сжатом воздухе (фильтрация 40 мкм) в диапазоне давлений 1 ÷ 9 бар и температур -5°C ÷ 70°C. В конструкции предусмотрена возможность выбора типа амортизации: резиновая или пневматическая, в зависимости от требований к плавности хода. Цилиндры серии C85 совместимы с универсальными индуктивными датчиками серий CS1-F, CS01-U и CS1-S для контроля положения поршня. Благодаря компактному исполнению и высокой надежности, цилиндры широко применяются в пищевой, фармацевтической, химической промышленности, а также в системах автоматизации, где критичны чистота, коррозионная стойкость и стабильность работы.
Основные преимущества пневмоцилиндра CD85 20x100:
- Соответствие европейским промышленным стандартам для обеспечения совместимости.
- Полностью нержавеющий корпус для эксплуатации в агрессивных и гигиенических условиях.
- Двустороннее действие с возможностью точной настройки конечных положений.
- Варианты амортизации: резиновая или пневматическая — для снижения ударных нагрузок и повышения срока службы.
- Совместимость с унифицированными датчиками положения CS1-серии.
- Широкий диапазон ходов — до 1000 мм (в зависимости от диаметра цилиндра).
- Рабочее давление от 1 до 9 бар, что обеспечивает гибкость применения в различных пневмосистемах.
- Температурный диапазон от –5 °C до +70 °C.
Характеристики на Круглый пневмоцилиндр SNS арт. CD85 20x100:
- Производитель: SNS
- Артикул: CD85 20x100
- Тип: Круглый пневмоцилиндр SNS, с магнитом на поршне
- Серия пневмоцилиндра: C85
- Ход поршня: 100 мм
- Диаметр поршня: 20 мм
- Тип демпфирования: Резиновый амортизатор
- Тип действия: Двустороннее
- Подключение воздуха: G1/8
- Соответствует стандарту: ISO 6432
- Рабочее давление: 1 ÷ 9 бар
- Рабочая температура: -5°C ÷ 70°C
- Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
- Положение при монтаже: Любое
- Материал колбы: Нержавеющая сталь
- Материал крышек: Алюминий
Документация на: Круглый пневмоцилиндр SNS арт. CD85 20x100
Круглый пневмоцилиндр SNS арт. CD85 20x100 в формате PDF скачать
