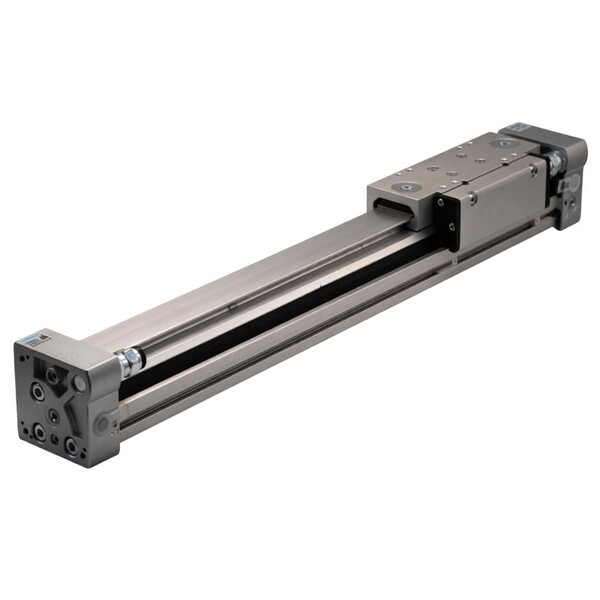

Бесштоковый пневмоцилиндр E.MC арт. DGCB-GF-32-500-PPV-A
Задать вопрос в MAX
Кратко о товаре:
Бесштоковый пневмоцилиндр E.MC арт. DGCB-GF-32-500-PPV-A. Ход 500 мм, диаметр 32 мм. Скорость до 3 м/с. Демпфирование: Регулируемое. Направляющая: качения. Присоединение: G1/8. Монтаж: Любое.
Описание и характеристики
Детальное описание:
Бесштоковый пневмоцилиндр E.MC арт. DGCB-GF-32-500-PPV-A серии DGCB-K (артикул DGCB-GF-32-500-PPV-A), предназначенный для точного линейного перемещения на расстояние 500 мм при диаметре поршня 32 мм мм. Устройство допускает монтаж в любом пространственном положении, что обеспечивает максимальную гибкость при проектировании автоматизированных систем. Подключение сжатого воздуха осуществляется через резьбовое отверстие G1/8. Конструкция выполнена из высокопрочных материалов: цилиндр (гильза) — из Алюминий, крышки — из Алюминий, что гарантирует долговечность даже в условиях интенсивной эксплуатации.
Пневмоцилиндр работает на Очищенный сжатый воздух без необходимости маслораспыления в диапазоне давлений 2 ÷ 8 бар и при температуре окружающей среды -5°C ÷ 60°C. Оснащён демпфированием типа «Регулируемое», обеспечивающим надёжную защиту от механических перегрузок. Изделие соответствует промышленному стандарту, что подтверждает его совместимость с международными решениями. Благодаря компактной конструкции (длина корпуса почти равна ходу поршня), цилиндры серии DGCB-K идеально подходят для станков с ЧПУ, упаковочного оборудования, роботизированных линий, систем транспортировки и других задач, где критичны габариты и надёжность.
Ключевые преимущества модели DGCB-GF-32-500-PPV-A:
- Бесштоковая конструкция — минимизация габаритов при максимальной длине хода (до 1500 мм).
- Высокая нагрузочная способность благодаря жёсткой связи каретки с поршнем и наличию направляющей скольжения.
- Рабочее давление до 0,8 МПа и скорость перемещения до 3 м/с.
- Цилиндр (гильза) из Алюминий и крышки из Алюминий — устойчивость к коррозии и механическим повреждениям.
- Демпфирование типа «Регулируемое» — надёжная защита от механических перегрузок.
- Направляющая скольжения обеспечивает точное позиционирование и устойчивость к высоким боковым нагрузкам.
- Совместимость с датчиками положения (при наличии опции «A» в артикуле).
- Универсальное применение: от пищевой промышленности до тяжёлого машиностроения.
Характеристики на Бесштоковый пневмоцилиндр E.MC арт. DGCB-GF-32-500-PPV-A:
- Производитель: E.MC
- Артикул: DGCB-GF-32-500-PPV-A
- Тип: Бесштоковый пневмоцилиндр E.MC с магнитом на поршне, с направляющей скольжения
- Серия пневмоцилиндра: DGCB-K
- Ход поршня: 500 мм
- Диаметр поршня: 32 мм
- Тип демпфирования: Регулируемое
- Тип действия: Двустороннее
- Подключение воздуха: G1/8
- Рабочее давление: 2 ÷ 8 бар
- Рабочая температура: -5°C ÷ 60°C
- Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
- Положение при монтаже: Любое
- Материал колбы: Алюминий
- Материал крышек: Алюминий
Документация на: Бесштоковый пневмоцилиндр E.MC арт. DGCB-GF-32-500-PPV-A
Бесштоковый пневмоцилиндр E.MC арт. DGCB-GF-32-500-PPV-A в формате PDF скачать
