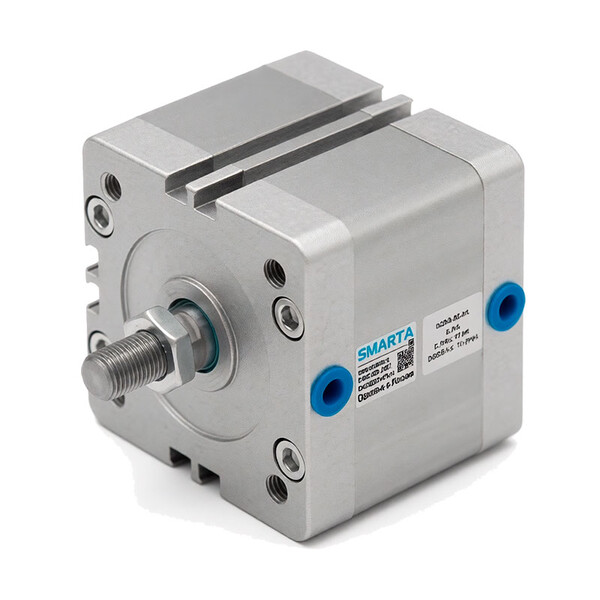

Компактный пневмоцилиндр E.MC арт. ADNB-100-5-A-P-A
Задать вопрос в MAX
Кратко о товаре:
Компактный пневмоцилиндр E.MC арт. ADNB-100-5-A-P-A — (материалы колба и крышки — алюминевый сплав). Диаметр поршня: 100 мм, ход: 5 мм. Тип действия: Двустороннее. Демпфирование: Не регулируемое. Рабочее давление: 1,5 ÷ 10 бар, темпера
Описание и характеристики
Детальное описание:
Компактный пневмоцилиндр E.MC арт. ADNB-100-5-A-P-A серии ADNB — компактный пневмоцилиндр стандарта ISO 21287 с ходом 5 мм и диаметром поршня 100 мм. Допускает монтаж в любом пространственном положении, обеспечивая гибкость при интеграции в автоматизированные линии. Подключение воздуха — G1/8. Шток оснащён наружной резьбой для прямого крепления рабочих органов.
Работает на очищенном сжатом воздухе (Очищенный сжатый воздух без необходимости маслораспыления) в диапазоне давлений 1,5 ÷ 10 бар и температур -20°C ÷ 80°C. Демпфирование: Не регулируемое — обеспечивает надёжную защиту от ударов в крайних положениях без необходимости регулировки. Соответствует стандарту ISO 21287, гарантируя совместимость с международным оборудованием. Корпус из алюминиевого сплава, шток — сталь S45C с твёрдым хромированием, уплотнения — NBR. Идеален для упаковки, сборки, транспортировки и других задач, где важны компактность и надёжность.
Преимущества модели ADNB-100-5-A-P-A:
- Соответствие стандарту ISO 21287 — взаимозаменяемость и унификация.
- Шток с наружной резьбой — упрощает монтаж исполнительных механизмов.
- Механическое демпфирование — необслуживаемая, надёжная система торможения.
- Рабочее давление до 1,0 МПа и ход до 500 мм — широкий диапазон применения.
- Алюминиевый корпус + хромированный шток — лёгкость и износостойкость.
- Возможность установки датчиков положения (опция «A» в артикуле).
Характеристики на Компактный пневмоцилиндр E.MC арт. ADNB-100-5-A-P-A:
- Производитель: E.MC
- Артикул: ADNB-100-5-A-P-A
- Тип: Компактный пневмоцилиндр E.MC с магнитом на поршне, шток с наружной резьбой
- Серия пневмоцилиндра: ADNB
- Ход поршня: 5 мм
- Диаметр поршня: 100 мм
- Тип демпфирования: Не регулируемое
- Тип действия: Двустороннее
- Подключение воздуха: G1/8
- Соответствует стандарту: ISO 21287
- Рабочее давление: 1,5 ÷ 10 бар
- Рабочая температура: -20°C ÷ 80°C
- Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
- Положение при монтаже: Любое
- Материал колбы: Алюминиевый сплав
- Материал уплотнений: NBR
- Материал крышек: Алюминиевый сплав
Документация на: Компактный пневмоцилиндр E.MC арт. ADNB-100-5-A-P-A
Компактный пневмоцилиндр E.MC арт. ADNB-100-5-A-P-A в формате PDF скачать
