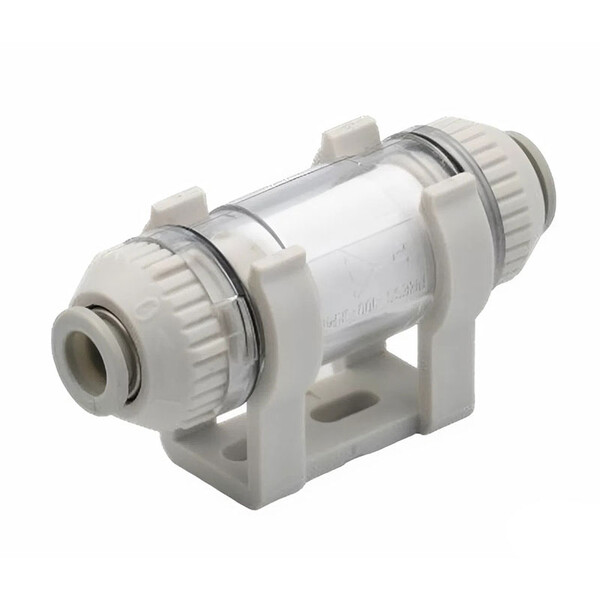

Вакуумный фильтр E.MC арт. FD100-06B
Задать вопрос в MAX
Кратко о товаре:
Вакуумный фильтр E.MC арт. FD100-06B | Производитель: E.MC | Расход: 20 нл/мин л/мин | Давление: -1 ÷ 0 бар бар | Температура: 0°C ÷ 60°C°C | Среда: Вакуум
Описание и характеристики
Детальное описание:
Вакуумный фильтр FD100-06B — ультракомпактный проходной фильтр серии FD с цанговым присоединением, предназначенный для защиты вакуумных систем от твёрдых частиц и пыли размером до 10 мкм в условиях со средним и лёгким уровнем загрязнённости. Номинальный расход 20 нл/мин обеспечивает стабильную работу в компактных автоматизированных узлах без снижения динамики вакуумирования. Цанговый фитинг цанга 6 мм позволяет подключать шланг напрямую без дополнительных переходников, что минимизирует количество соединений и снижает риск утечек. Уникальная проходная конструкция с расположением входа и выхода на одной оси обеспечивает минимальное гидравлическое сопротивление и не увеличивает мёртвый объём системы. Монтажная скоба в комплекте (опция «B») упрощает фиксацию фильтра на несущих элементах оборудования даже в условиях вибрации. Сменный фильтропатрон FD-100-LX заменяется за 5–7 секунд без инструментов — достаточно открутить крышку и установить новый элемент.
Ключевые преимущества серии FD:
- Цанговое присоединение 4/6/8 мм — быстрое подключение шланга без дополнительных фитингов.
- Проходная конструкция (вход и выход на одной оси) — минимальное влияние на динамику вакуумной системы.
- Сверхмалые габариты и масса (от 70 г) — идеальны для установки непосредственно на роботизированный захват или вакуумный эжектор.
- Степень фильтрации 10 мкм — надёжная защита генераторов вакуума от абразивного износа.
- Монтажная скоба в комплекте — надёжная фиксация в условиях вибрации и динамических нагрузок.
- Универсальная совместимость с присосками серий SZF, SZB и генераторами вакуума серий EVC, EBM, EBX.
- Экономия пространства — фильтр занимает в 3–4 раза меньше места по сравнению с резьбовыми аналогами серии FB.
Характеристики на Вакуумный фильтр E.MC арт. FD100-06B:
- Производитель: E.MC
- Артикул: FD100-06B
- Тип: Вакумный фильтр E.MC с монтажной скобой
- Серия фильтра: FD
- Номинальный расход: 20 нл/мин
- Присоединение вакуума: цанга 6 мм
- Рабочее давление: -1 ÷ 0 бар
- Рабочая температура: 0°C ÷ 60°C
- Рабочая среда: Вакуум
- Положение при монтаже: Любое
- Фильтропатрон: FD-100-LX
Документация на: Вакуумный фильтр E.MC арт. FD100-06B
Вакуумный фильтр E.MC арт. FD100-06B в формате PDF скачать
Экспертные рекомендации по применению
Вакуумный фильтр FD100-06B — ультракомпактный фильтр с цанговым присоединением цанга 6 мм и номинальным расходом 20 нл/мин. Рекомендуется устанавливать фильтр непосредственно перед вакуумным захватом или в непосредственной близости от генератора вакуума для максимальной защиты оборудования при минимальном влиянии на динамику системы.
Правила подбора типоразмера и присоединения:
• Для компактных присосок диаметром до 25 мм (серии SZF/SZB) и генераторов типоразмером 25–50 используйте фильтр FD100 с цангой Ø4 мм (расход 10 л/мин) или Ø6 мм (расход 20 л/мин);
• Для средних присосок диаметром 30–50 мм и генераторов типоразмером 75–100 оптимальны фильтры FD200 с цангой Ø6 мм (расход 30 л/мин) или Ø8 мм (расход 50 л/мин);
• При работе с пористыми материалами (картон, ткань, ДСП) рекомендуется выбирать фильтр с запасом по расходу на 30–50% — это компенсирует повышенный расход воздуха через утечки и предотвратит преждевременное засорение.
Критические условия эксплуатации:
• Рабочее давление: -1 ÷ 0 бар — фильтр предназначен исключительно для вакуумных линий, установка на линии с избыточным давлением недопустима;
• Рабочая температура: 0°C ÷ 60°C — нижний предел 0°C обусловлен риском конденсации влаги при отрицательных температурах, что снижает эффективность фильтрации;
• Рабочая среда: Вакуум — для агрессивных сред (растворители, масляный туман) требуется специальный фильтропатрон;
• Положение монтажа: Любое — при вертикальной установке на роботизированном манипуляторе убедитесь в надёжной фиксации скобой, вибрация может ослабить соединения.
Рекомендации по обслуживанию и монтажу:
• При подключении шланга к цанговому фитингу убедитесь, что наружный диаметр шланга точно соответствует размеру цанги (4/6/8 мм) — неправильный размер приведёт к утечкам или повреждению фитинга;
• Для надёжной фиксации шланга используйте только шланги с гладкой наружной поверхностью без спиральной навивки в зоне подключения;
• Интервал замены фильтропатрона: в чистых помещениях — каждые 1–2 месяца, в условиях умеренного загрязнения — ежемесячно;
• При падении скорости вакуумирования на 15–20% первым делом проверьте состояние фильтропатрона — это наиболее частая причина снижения производительности в компактных системах;
• Используйте только оригинальные фильтропатроны FD-100-LX — неоригинальные аналоги могут иметь иной размер пор или геометрию, что приведёт к снижению эффективности фильтрации.
Сравнение с другими сериями фильтров:
Серия FD — ультракомпактные фильтры с цанговым присоединением для установки непосредственно на захват или вблизи эжектора в условиях со средним/лёгким загрязнением.
Серия FB — компактные фильтры с резьбовым присоединением (G3/8–G3/4) для тех же условий, но с возможностью более гибкой прокладки линии.
Серия FR — высокопроизводительные фильтры с резьбой от G1/2 до G2 для сильно запылённых условий и установки на входе вакуумной магистрали.
Для максимальной защиты системы в критических условиях рекомендуется комбинированная схема: FD/FB на захвате + FR на входе магистрали.
