Вакуумный фильтр E.MC арт. FC54-B
Задать вопрос в MAX
Кратко о товаре:
Вакуумный фильтр E.MC арт. FC54-B | Производитель: E.MC | Расход: 10 нл/мин л/мин | Давление: -1 ÷ 10 бар бар | Температура: 0°C ÷ 60°C°C | Среда: Вакуум, сжатый воздух
Описание и характеристики
Детальное описание:

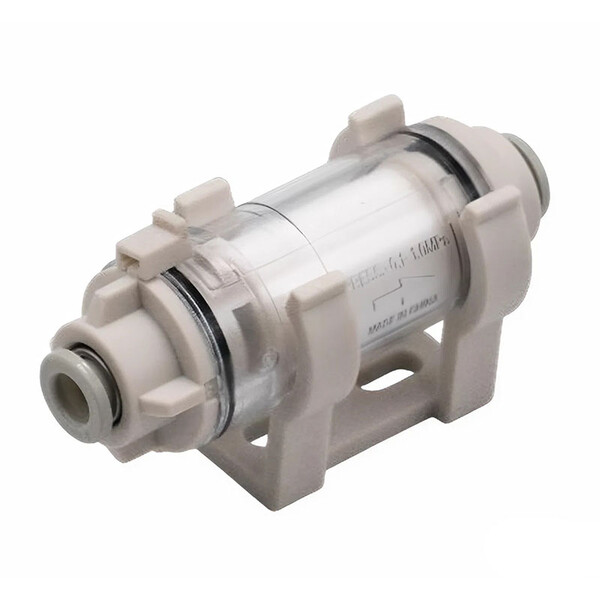

Вакуумный фильтр FC54-B — ультракомпактный проходной фильтр серии FC с уникальной возможностью работы как в вакуумной линии, так и в системе под давлением сжатого воздуха (рабочее давление -1 ÷ 10 бар). Степень фильтрации 5 мкм обеспечивает более тонкую очистку по сравнению с аналогами (10 мкм), что критично для защиты чувствительных компонентов вакуумных систем и пневмоавтоматики. Прозрачный корпус позволяет визуально контролировать степень загрязнения фильтропатрона без остановки технологического процесса — замена требуется при заполнении загрязнениями более чем на 50%. Цанговый фитинг цанга 4 мм обеспечивает быстрое подключение шланга без дополнительных переходников, а проходная конструкция (вход и выход на одной оси) минимизирует гидравлическое сопротивление и не увеличивает мёртвый объём системы. Номинальный расход 10 нл/мин гарантирует стабильную работу как в режиме вакуумирования, так и при подаче сжатого воздуха. Сменный фильтропатрон FC5-LX заменяется за 5–7 секунд без инструментов.
Ключевые преимущества серии FC:
- Уникальная универсальность: работа как в вакууме (-1 бар), так и под давлением (+10 бар) в одном устройстве.
- Повышенная степень фильтрации 5 мкм — защита чувствительных компонентов от мельчайших частиц пыли и абразива.
- Прозрачный корпус для визуального контроля загрязнения без остановки линии.
- Цанговое присоединение 4/6/8/10/12 мм — быстрое подключение без дополнительных фитингов.
- Проходная конструкция (вход/выход на одной оси) — минимальное влияние на динамику системы.
- Сверхкомпактные габариты и масса от 10 г — идеальны для установки непосредственно на пневмоцилиндры, клапаны или вакуумные захваты.
- Монтажная скоба в комплекте — надёжная фиксация в условиях вибрации.
Характеристики на Вакуумный фильтр E.MC арт. FC54-B:
- Производитель: E.MC
- Артикул: FC54-B
- Тип: Вакумный фильтр E.MC с монтажной скобой
- Серия фильтра: FC
- Номинальный расход: 10 нл/мин
- Присоединение вакуума: цанга 4 мм
- Рабочее давление: -1 ÷ 10 бар
- Рабочая температура: 0°C ÷ 60°C
- Рабочая среда: Вакуум, сжатый воздух
- Положение при монтаже: Любое
- Фильтропатрон: FC5-LX
Документация на: Вакуумный фильтр E.MC арт. FC54-B
Вакуумный фильтр E.MC арт. FC54-B в формате PDF скачать
Экспертные рекомендации по применению
Вакуумный фильтрFC54-B — универсальный фильтр с цанговым присоединением цанга 4 мм и номинальным расходом 10 нл/мин. Уникальная особенность серии FC — возможность эксплуатации как в вакуумных системах (для защиты генераторов и насосов), так и в напорных пневмолиниях (для защиты распределителей и цилиндров). Это делает его оптимальным решением для гибридных систем, где один и тот же узел работает попеременно в режиме всасывания и нагнетания.
Правила подбора типоразмера:
• Типоразмер FC5 (площадь фильтропатрона 790 мм²) — для компактных систем с расходом до 75 л/мин в вакууме или 130 л/мин под давлением (цанги 4/6 мм);
• Типоразмер FC7 (площадь фильтропатрона 1280 мм²) — для средних и высокопроизводительных систем с расходом до 140 л/мин в вакууме или 370 л/мин под давлением (цанги 6/8/10/12 мм);
• При работе в условиях повышенного загрязнения выбирайте фильтр на одну ступень выше расчётного — это увеличит интервал между заменами в 2–3 раза.
Критические условия эксплуатации:
• Рабочее давление: -1 ÷ 10 бар — единственный фильтр в линейке E.MC, допускающий работу под избыточным давлением до +10 бар;
• Рабочая температура: 0°C ÷ 60°C — нижний предел 0°C обусловлен риском конденсации влаги при отрицательных температурах;
• Рабочая среда: Вакуум, сжатый воздух — для агрессивных сред (масляный туман, растворители) требуется специальный фильтропатрон;
• Положение монтажа: Любое — при вертикальной установке убедитесь в надёжной фиксации скобой, вибрация может ослабить соединения.
Рекомендации по обслуживанию и монтажу:
• При подключении шланга к цанговому фитингу убедитесь, что наружный диаметр шланга точно соответствует размеру цанги — неправильный размер приведёт к утечкам;
• Для надёжной фиксации используйте только шланги с гладкой наружной поверхностью без спиральной навивки в зоне подключения;
• Интервал замены фильтропатрона: в чистых помещениях — каждые 1–2 месяца, в условиях умеренного загрязнения — ежемесячно;
• Благодаря прозрачному корпусу замену можно выполнять по визуальному признаку — при заполнении фильтропатрона загрязнениями более чем на 50%;
• Используйте только оригинальные фильтропатроны FC5-LX — неоригинальные аналоги могут иметь иной размер пор, что снизит эффективность фильтрации до 5 мкм.
Сравнение с другими сериями фильтров E.MC:
Серия FC — единственный фильтр с возможностью работы под давлением (+10 бар) и степенью фильтрации 5 мкм. Идеален для гибридных систем и защиты чувствительных компонентов.
Серия FD — ультракомпактные фильтры с цанговым присоединением только для вакуума (-1...0 бар), степень фильтрации 10 мкм.
Серия FB — компактные фильтры с резьбовым присоединением (G3/8–G3/4) только для вакуума, степень фильтрации 10 мкм.
Серия FR — высокопроизводительные фильтры с резьбой от G1/2 до G2 для сильно запылённых условий, степень фильтрации 10 мкм.
Для максимальной защиты критически важных узлов рекомендуется устанавливать фильтр серии FC непосредственно перед защищаемым компонентом.
