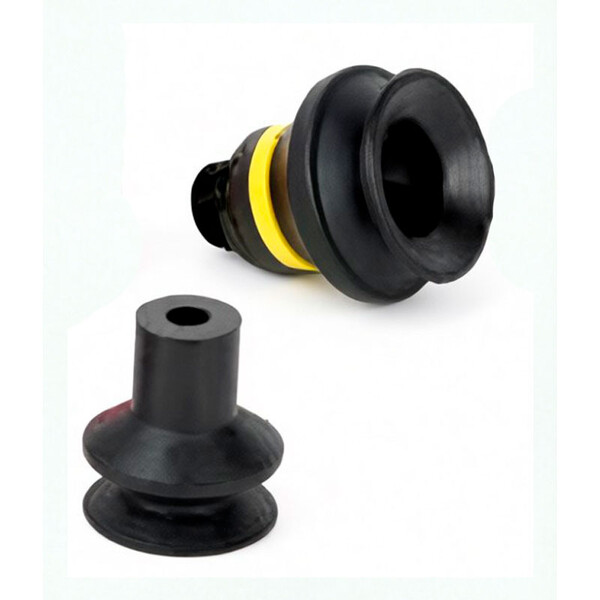

Вакуумный захват E.MC арт. SZB150N
Задать вопрос в MAX
Кратко о товаре:
Пневмозахват E.MC SZB150N: рабочее давление 0,95 ÷ 0 бар.
Описание и характеристики
Пневмозахват E.MC SZB150N. Пневматический зажим детали: рабочее давление 0,95 ÷ 0 бар. Рабочая среда — сжатый воздух. Оригинальная продукция E.MC, отгрузка со склада в Москве, доставка по России.
Характеристики на Вакуумный захват E.MC арт. SZB150N:
- Производитель: E.MC
- Артикул: SZB150N
- Тип: Вакумный захват E.MC, 1,5 гофры
- Серия эжектора: SZB
- Диаметр присоски: 150 мм
- Присоединение вакуума: без вакуумного захвата
- Рабочее давление: -0,95 ÷ 0 бар
- Рабочая температура: -20°C ÷ 80°C
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
- Материал захвата: NBR
Документация на: Вакуумный захват E.MC арт. SZB150N
Вакуумный захват E.MC арт. SZB150N в формате PDF скачать
Экспертные рекомендации по применению
SZB150N — вакуумный захват серии SZB диаметром 150 мм из материала NBR. Рекомендуется использовать при рабочем давлении -0,95 ÷ 0 бар для достижения максимального усилия удержания. Особенно эффективен при работе с неровными поверхностями благодаря гофрированной конструкции с 1,5 гофры, которая компенсирует разницу высот заготовки и предотвращает утечки вакуума.
Критически важные условия эксплуатации:
• Рабочая температура: -20°C ÷ 80°C — выход за пределы диапазона приведёт к потере эластичности материала и снижению герметичности;
• Рабочая среда: Сжатый воздух — избегайте контакта с несовместимыми химическими веществами (уточняйте совместимость по таблице материалов производителя);
• Положение монтажа: Любое — при отклонении от рекомендованной ориентации возможна деформация присоски и снижение вакуума;
• Для электронных компонентов используйте только антистатические исполнения (материал CS) — обычный каучук может накапливать статический заряд и повреждать чувствительные элементы.
Оптимизация производительности:
• Минимизируйте длину вакуумного шланга — каждый дополнительный метр увеличивает время цикла на 15–25%;
• Для диаметров до 15 мм используйте шланг Ø4–6 мм, 20–50 мм — Ø6–8 мм, свыше 50 мм — Ø10–12 мм;
• При работе с тонкостенными заготовками (пластиковая тара, ПЭТ-бутылки) снижайте глубину вакуума до -0,4…-0,5 бар — это предотвратит деформацию без потери надёжности удержания;
• Регулярно проверяйте состояние присоски на предмет износа кромки — замена рекомендуется при видимых трещинах или потере эластичности.
