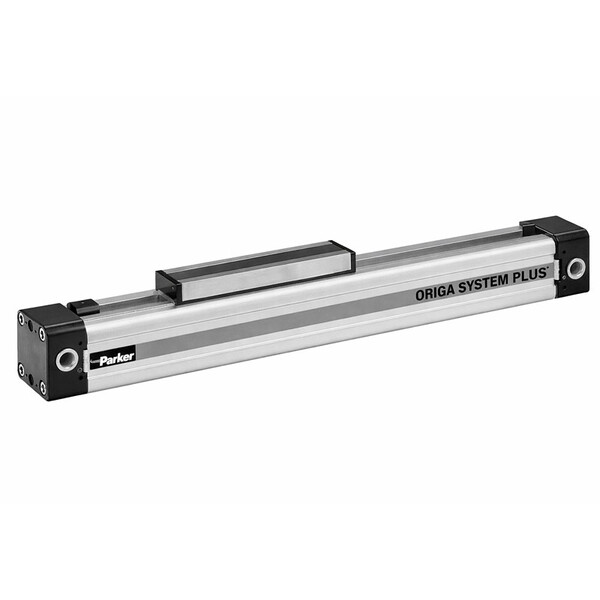

Бесштоковый пневмоцилиндр Parker OSPP160000000500000000000
Задать вопрос в MAX
Кратко о товаре:
Бесштоковый пневмоцилиндр Parker OSPP160000000500000000000 — серии OSPP, диаметр поршня 16 мм, ход 500 мм. Тип действия: Двустороннее, демпфирование: Регулируемое. Подключение воздуха: M5. Соответствует стандарту: аналогичен пневмоцилиндру SNS серия OSP.
Описание и характеристики
Детальное описание:
Бесштоковый пневмоцилиндр Parker OSPP160000000500000000000 — Бесштоковый пневмоцилиндр SNS с магнитом на поршне серии OSPP с бесштоковой конструкцией и модульной системой крепления «ласточкин хвост» для максимальной гибкости интеграции. Цилиндр преобразует давление сжатого воздуха в линейное перемещение каретки на ход 500 мм при диаметре поршня 16 мм. Рабочее давление до 8 бар, температурный диапазон -10°C ÷ 80°C. Подключение воздуха: M5. Материалы: колба из Анодированный алюминий, крышки из Алюминий, уплотнения из NBR. Соответствует стандарту аналогичен пневмоцилиндру SNS серия OSP. Производитель: Parker, артикул: OSPP160000000500000000000.
Основные особенности серии OSPP:
- Двойная уплотнительная система — внутренняя лента из нержавеющей стали + наружная защитная планка из нержавейки исключают попадание пыли и стружки даже в условиях интенсивной эксплуатации.
- Модульный профиль с двойным «ласточкиным хвостом» — позволяет крепить направляющие, тормоза, датчики и аксессуары непосредственно на корпус без дополнительных кронштейнов.
- Магнитный поршень для бесконтактного опроса с трёх сторон — обеспечивает точное позиционирование без износа контактных элементов даже при частоте циклов до 5 Гц.
- Ход до 6000 мм в стандартном исполнении, до 41 метра в версии Long-Stroke (диаметры 50–80 мм) — рекордный показатель среди бесштоковых цилиндров.
- Версия для чистых помещений (ISO Class 4/5) с вакуумной защитой от выделения частиц — сертифицирована институтом IPA.
- ATEX-версия для взрывоопасных зон (категория 2 GD) — первый в мире сертифицированный бесштоковый цилиндр для работы во взрывоопасных средах.
- Идеален для портальных станков с ЧПУ, упаковочных линий с длинными ходами, роботизированных комплексов, систем позиционирования в чистых помещениях.
Характеристики на Бесштоковый пневмоцилиндр Parker OSPP160000000500000000000:
- Производитель: Parker
- Артикул: OSPP160000000500000000000
- Тип: Бесштоковый пневмоцилиндр SNS с магнитом на поршне
- Серия пневмоцилиндра: OSPP
- Ход поршня: 500 мм
- Диаметр поршня: 16 мм
- Тип демпфирования: Регулируемое
- Тип действия: Двустороннее
- Подключение воздуха: M5
- Соответствует стандарту: аналогичен пневмоцилиндру SNS серия OSP
- Рабочее давление: 8 бар
- Рабочая температура: -10°C ÷ 80°C
- Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
- Положение при монтаже: Любое
- Материал уплотнений: NBR
- Материал колбы: Анодированный алюминий
- Материал крышек: Алюминий
Документация на: Бесштоковый пневмоцилиндр Parker OSPP160000000500000000000
Бесштоковый пневмоцилиндр Parker OSPP160000000500000000000 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие цилиндров серии OSPP от штоковых аналогов — отсутствие выступающего штока и полное исключение риска изгиба при длинных ходах. Конструкция с кареткой, перемещающейся вдоль профиля, обеспечивает жёсткость даже при ходах 500 мм без необходимости установки внешних направляющих. Не используйте бесштоковые цилиндры для вертикальных нагрузок без расчёта — максимальная радиальная нагрузка не должна превышать 5% от номинального усилия.
Особенности применения при ходе 500 мм и диаметре 16 мм: Цилиндр с диаметром 16 мм обеспечивает надёжную работу при ходах до 6000 мм. Для ходов свыше 1000 мм рекомендуется использовать средние опоры каждые 500–700 мм хода — без опор допустимый прогиб профиля при нагрузке 200 Н составит 1,2 мм на 1000 мм, что приведёт к заклиниванию каретки за 2000–3000 циклов.
Двойная уплотнительная лента: Внутренняя лента из нержавеющей стали обеспечивает герметичность, наружная защитная планка предотвращает попадание абразивных частиц. Для условий с абразивной стружкой (металлообработка) рекомендуется установка защитного кожуха поверх цилиндра — сама лента не предназначена для контакта с металлической стружкой. При работе в чистых помещениях используйте версию Clean Room с вакуумной защитой — частичное разрежение между лентами предотвращает выделение частиц в рабочую зону.
Модульная система «ласточкин хвост»: Двойной профиль по трём сторонам корпуса позволяет монтировать направляющие (SLIDELINE, PROLINE, STARLINE), тормоза (ACTIVE/Passive) и датчики без дополнительных кронштейнов. Для высоких боковых нагрузок (>30% от номинального усилия) рекомендуется установка направляющей PROLINE (роликовая) или STARLINE (шариковая) — это увеличивает допустимую радиальную нагрузку в 3–5 раз.
Типичные применения для цилиндра OSPP160000000500000000000 с диаметром 16 мм и ходом 500 мм:
1) Портальные станки с ЧПУ с ходами 1000–3000 мм;
2) Линейные модули упаковочных линий с частотой циклов до 2 Гц;
3) Системы позиционирования в чистых помещениях (фармацевтика, микроэлектроника);
4) Роботизированные манипуляторы с требованием к компактности и отсутствию выступающего штока;
5) Длинноходовые приводы (до 41 м) для конвейерных систем и складской логистики.
Типичные ошибки:
1) Установка без средних опор при ходах >1000 мм — приводит к прогибу профиля и заклиниванию каретки; 2) Применение в условиях с абразивной стружкой без защитного кожуха — ускоренный износ уплотнительной ленты за 5000–8000 циклов; 3) Вертикальный монтаж с нагрузкой, превышающей 20% от номинального усилия — каретка не возвращается в исходное положение; 4) Игнорирование минимального радиуса изгиба шлангов (15 мм для диаметра 16 мм) — перегиб и разрушение шланга за 1000–2000 циклов.
