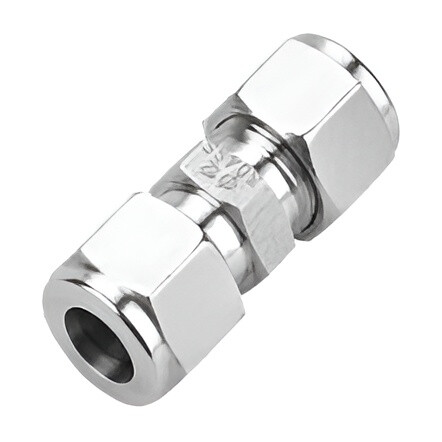

Фитинг SNS с зажимной гайкой, соединитель YZ2-3 10
Задать вопрос в MAX
Кратко о товаре:
Фитинг SNS с зажимной гайкой, соединитель YZ2-3 10 — фитинг серии серия YZ2-5. Подключение: трубка 10 мм → трубка 10 мм. Рабочее давление: -0 ÷ 20 бар, температура: -50 ÷ 120 °C. Рабочая среда: Сжатый воздух. Материал корпуса: Нержавеющая сталь. Положение
Описание и характеристики
Детальное описание:
Фитинг SNS с зажимной гайкой, соединитель YZ2-3 10 — серия YZ2-5 с муфтовым соединением и зажимной гайкой для герметичной стыковки трубопроводов из нержавеющей стали. Фитинг обеспечивает надёжное соединение трубка 10 мм → трубка 10 мм за счёт одновременного обжима трубки и уплотнения конусной поверхности при затяжке гайки. Рабочее давление до -0 ÷ 20 бар, температурный диапазон -50 ÷ 120 °C. Корпус выполнен из нержавеющей стали, что обеспечивает максимальную коррозионную стойкость в агрессивных средах. Допустимое положение при монтаже: Любое. Рабочая среда: Сжатый воздух. Производитель: SNS Pneumatic, артикул: YZ2-3 10.
Основные особенности серии серия YZ2-5:
- Коррозионная стойкость марки 304/316 — корпус из нержавеющей стали выдерживает контакт с кислотами, щелочами, морской водой и паром без образования ржавчины.
- Высокое рабочее давление — до 20 бар номинальное, до 30 бар максимальное — значительно выше стандартных латунных фитингов (16 бар).
- Муфтовое соединение с зажимной гайкой — обеспечивает герметичность за счёт одновременного обжима трубки и уплотнения конусной поверхности, исключая необходимость в герметиках.
- Применение в пищевой и фармацевтической промышленности — отсутствие выделения ионов металлов и соответствие санитарным нормам для контакта с продуктами питания.
- Температурная стойкость — работа при температурах до +150°C без потери герметичности и механических свойств.
- Идеален для систем водоподготовки, пищевых линий, фармацевтического оборудования, химических производств, морских и судовых систем с требованиями к коррозионной стойкости.
Характеристики на Фитинг SNS с зажимной гайкой, соединитель YZ2-3 10:
- Производитель: SNS Pneumatic
- Артикул: YZ2-3 10
- Тип: Фитинг SNS с зажимной гайкой, соединитель
- Серия фитинга: серия YZ2-5
- Подключение 1: трубка 10 мм
- Подключение 2: трубка 10 мм
- Рабочая температура: -50 ÷ 120 °C
- Рабочее давление: -0 ÷ 20 бар
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
- Материал корпуса: Нержавеющая сталь
Документация на: Фитинг SNS с зажимной гайкой, соединитель YZ2-3 10
Фитинг SNS с зажимной гайкой, соединитель YZ2-3 10 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие фитингов серии серия YZ2-5 от латунных аналогов — полная коррозионная стойкость в агрессивных средах. Фитинги из нержавеющей стали марки 304/316 не подвержены электрохимической коррозии при контакте с солёной водой, кислотами и щелочами, в отличие от латунных фитингов, которые выходят из строя за 6–12 месяцев эксплуатации в таких условиях. Не используйте латунные фитинги в морских системах или химических производствах — это экономически неоправданно из-за частой замены.
Выбор марки нержавеющей стали: Стандартное исполнение — марка 304 (AISI 304) подходит для большинства задач: пищевые линии, водоподготовка, системы отопления. Для агрессивных сред (морская вода, хлорирование, кислоты концентрацией >5%) рекомендуется марка 316 (AISI 316) с добавлением молибдена, повышающего стойкость к точечной коррозии. Уточняйте марку при заказе — фитинги марки 316 стоят на 15–20% дороже, но срок службы в агрессивных средах увеличивается в 3–5 раз.
Подбор под тип соединения (трубка 10 мм → трубка 10 мм): Фитинг YZ2-3 10 предназначен для соединения трубка 10 мм с трубка 10 мм. При монтаже убедитесь, что торец трубки обрезан строго перпендикулярно (допустимый угол ≤1°) и не имеет заусенцев. Затягивайте гайку моментом 15–25 Н·м в зависимости от диаметра — недотяжка вызывает утечки, перетяжка деформирует обжимное кольцо и снижает ресурс соединения. Для многократной сборки/разборки используйте антифрикционную смазку на резьбе гайки — это предотвратит «прикипание» и упростит демонтаж через 2–3 года эксплуатации.
Особенности монтажа в агрессивных средах: При работе с морской водой или хлорированной водой рекомендуется использовать уплотнительные кольца из материала EPDM вместо стандартных из NBR — они устойчивы к окислению и не набухают при контакте с хлором. Для температур выше +100°C применяйте кольца из тефлона (PTFE) — они сохраняют эластичность до +200°C. Не используйте силиконовые уплотнения в системах с органическими растворителями — силикон набухает и теряет герметичность за 100–200 часов работы.
Типичные применения для фитинга YZ2-3 10:
1) Соединение трубопроводов в системах обратного осмоса и водоподготовки;
2) Монтаж труб из нержавеющей стали в пищевых линиях (молочные, соковые производства);
3) Сборка трубопроводов в фармацевтическом оборудовании с требованиями к стерильности;
4) Прокладка морских и судовых систем с контактом с солёной водой;
5) Химические производства с транспортировкой кислот и щелочей концентрацией до 10%.
Типичные ошибки: 1) Использование латунных фитингов вместо нержавеющих в морских системах — вызывает коррозию и утечки за 6–12 месяцев; 2) Монтаж без обрезки трубки под 90° — перекос вызывает микротрещины в уплотнении и утечки при давлении выше 10 бар; 3) Перетяжка гайки ключом с удлинителем — деформирует обжимное кольцо и снижает ресурс соединения в 2–3 раза; 4) Применение в системах с абразивными частицами без фильтрации — частицы >50 мкм повреждают уплотнительные поверхности и вызывают утечки за 500–1000 часов работы.
