Седельный клапан E.MC с позиционером 2710-EMCP-F-20-S1-420Y
Задать вопрос в MAX
Кратко о товаре:

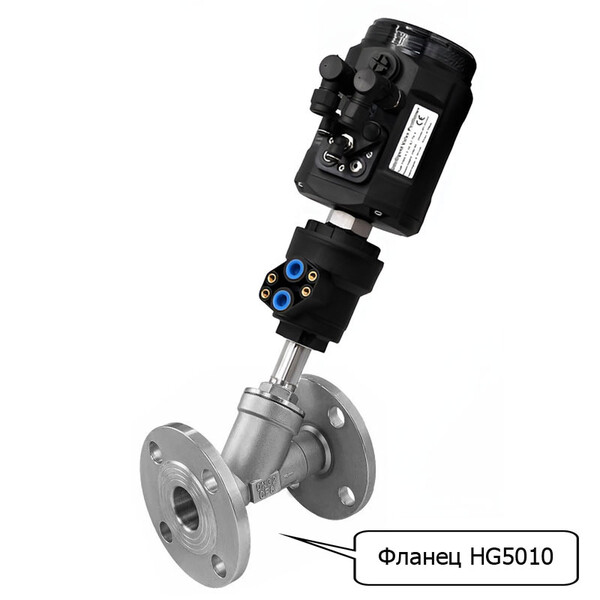

Седельный клапан E.MC с позиционером 2710-EMCP-F-20-S1-420Y — серии 2710-EMCP, тип 2/2, Нормально закрытый. Конструкция: Фланец HG5010. Присоединение: Dn20. Рабочее давление: 0 ÷ 10 бар, температура: -10°C ÷ 180°C. Материал корпуса: Нержавеющая сталь 316L
Описание и характеристики
Детальное описание:
Седельный клапан E.MC с позиционером 2710-EMCP-F-20-S1-420Y — серии 2710-EMCP с электропневматическим регулирующим управлением через встроенный позиционер. Клапан выполнен в корпусе из нержавеющей стали SS316L с уплотнениями из PTFE, что обеспечивает высокую стойкость к агрессивным средам, пару, маслу, воде и нейтральным газам. Рабочая температура: -10 … +180°C, рабочее давление: 0 … 10 бар. Кинематическая вязкость среды до 600 мм²/с. Присоединение фланцевое по стандарту DIN/ANSI — Dn20. Управление осуществляется аналоговым сигналом 4–20 мА (опциональная обратная связь 4–20 мА). Позиционер обеспечивает погрешность позиционирования не более 0,25% и линейную характеристику управления.
Пневматический привод с полимерным корпусом питается сжатым воздухом 6–7 бар (пневмоподключение — трубка Ø6 мм). Позиционер имеет класс защиты IP65, напряжение питания 24 В ±10%, потребляемую мощность менее 5 Вт. Электрическое подключение — разъемы M12 (4-pin D-code на вход, 3-pin B-code на выход). Встроенная визуальная шкала процента открытия/закрытия позволяет оперативно контролировать положение клапана без дополнительных приборов.
Серия 2710-EMCP доступна в типоразмерах DN15 … DN80. Значения пропускной способности Kv: DN15 – 4,5 м³/ч, DN20 – 8,9 м³/ч, DN25 – 13 м³/ч, DN32 – 21 м³/ч, DN40 – 28 м³/ч, DN50 – 37 м³/ч. Фланцевое исполнение обеспечивает надёжное, герметичное и многократно разборное соединение с трубопроводом, что критически важно для химической, нефтегазовой и энергетической отраслей.
Ключевые преимущества регулирующего клапана 2710-EMCP с фланцевым присоединением и позиционером 4–20 мА:
- Максимальная совместимость с промышленными трубопроводами — фланцы соответствуют международным стандартам (DIN, ANSI, HG), что позволяет встраивать клапан в любые технологические линии без дополнительных переходников.
- Абсолютная герметичность и устойчивость к вибрациям — фланцевое соединение с прокладкой из PTFE или паронита выдерживает высокие нагрузки, перепады давления и температурные деформации труб.
- Точность регулирования расхода — позиционер с погрешностью 0,25% и возможностью настройки нуля и диапазона обеспечивает линейную зависимость между входным сигналом 4–20 мА и степенью открытия клапана. Идеально для дозирования химических реагентов, пара, воды и пищевых жидкостей.
- Опциональная обратная связь 4–20 мА — позволяет контролировать фактическое положение штока в реальном времени, интегрировать клапан в SCADA-системы и вести автоматическую диагностику.
- Всепогодное исполнение IP65 и полимерный корпус позиционера — защита от пыли и водяных струй, устойчивость к коррозии, возможность установки на открытых площадках и в агрессивных средах.
- Визуальный контроль и простота обслуживания — встроенная шкала положения, быстросъёмный фланец, доступ к уплотнениям без демонтажа всего узла.
- Широкий диапазон рабочих сред — клапан совместим со сжатым воздухом, водой, маслом, паром, этанолом, нейтральными и слабоагрессивными газами и жидкостями (кроме материалов, разрушающих PTFE и SS316L).
Области применения фланцевого регулирующего клапана серии 2710-EMCP: химическая и нефтехимическая промышленность, системы пароснабжения и тепловые пункты, водоподготовка и очистка сточных вод, фармацевтическое производство, пищевая промышленность (при использовании соответствующих уплотнений), энергетика и котельные, системы автоматизации зданий и промышленные холодильные установки.
Рекомендации по монтажу фланцевого соединения: перед установкой проверьте соосность фланцев, используйте калиброванные прокладки, затягивайте болты крест-накрест с моментом согласно стандарту (для DN15–50 – 30–50 Н·м, для DN65–80 – 60–80 Н·м). Не допускайте перекоса — это может вызвать заклинивание штока и выход позиционера из строя. Регулярно проверяйте герметичность и очищайте пневмолинию (фильтр 5 мкм обязателен).
Характеристики на Седельный клапан E.MC с позиционером 2710-EMCP-F-20-S1-420Y:
- Производитель: E.MC
- Артикул: 2710-EMCP-F-20-S1-420Y
- Функция: Седельный клапан E.MC с позиционером
- Серия клапана: 2710-EMCP
- Конструкция клапана: Фланец HG5010
- Тип клапана: 2/2, Нормально закрытый
- Присоединение: Dn20
- Рабочее давление: 0 ÷ 10 бар
- Позиционер: 4…20 mA с обратной связью
- Рабочая температура: -10°C ÷ 180°C
- Рабочая среда: Сжатый воздух, вода, масло, пар, этанол, нейтральный газ, агрессивные среды не разрушающие материалы клапана
- Материал корпуса: Нержавеющая сталь 316L
- Материал уплотнений: PTFE
- Положение при монтаже: Любое
Документация на: Седельный клапан E.MC с позиционером 2710-EMCP-F-20-S1-420Y
Седельный клапан E.MC с позиционером 2710-EMCP-F-20-S1-420Y в формате PDF скачать
Экспертные рекомендации по применению фланцевых регулирующих клапанов серии 2710-EMCP
Ключевое преимущество фланцевого исполнения — надежность и универсальность. Фланцевое присоединение по стандарту HG5010 обеспечивает прочное соединение, способное выдерживать высокие давления и температуры, а также многократные циклы демонтажа без потери герметичности. Совместимость с большинством промышленных трубопроводных систем делает эти клапаны универсальным решением для различных отраслей промышленности.
Требования к подготовке фланцевого соединения: Для клапана 2710-EMCP-F-20-S1-420Y с присоединением Dn20 подготовка фланцев должна соответствовать следующим требованиям:
— Чистота уплотнительных поверхностей: удаление ржавчины, окалины и загрязнений;
— Проверка плоскостности: отклонение не более 0,1 мм на диаметре фланца;
— Контроль перпендикулярности: ось отверстия фланца должна быть перпендикулярна плоскости фланца в пределах 0,2 мм;
— Проверка совпадения отверстий: все болтовые отверстия должны совпадать без принуждения;
Нарушение этих требований приводит к неравномерной нагрузке на прокладку и утечкам.
Рекомендации по выбору прокладок: Для обеспечения герметичности фланцевого соединения клапана 2710-EMCP-F-20-S1-420Y рекомендуется использовать следующие типы прокладок:
| Тип среды | Давление, бар | Температура, °С | Рекомендуемая прокладка |
|---|---|---|---|
| Вода, воздух, пар | до 16 | -20...+200 | Паронитовая ПМБ, армированная металлом |
| Агрессивные химикаты | до 10 | -40...+180 | PTFE спирально-навитая с наполнителем |
| Нефтепродукты, масла | до 25 | -30...+300 | Графитовая спирально-навитая |
| Высокие температуры | до 40 | до +600 | Металлическая линзовая или овальная |
Последовательность затяжки болтов фланцевого соединения: Для обеспечения равномерного прилегания прокладки и предотвращения утечек рекомендуется следующая последовательность затяжки болтов:
1. Первый проход: затянуть все болты до 30% от расчетного момента крест-накрест;
2. Второй проход: затянуть все болты до 60% от расчетного момента крест-накрест;
3. Третий проход: затянуть все болты до 100% от расчетного момента крест-накрест;
4. Контрольный проход: проверить момент затяжки всех болтов;
Расчетные моменты затяжки для болтов М12–М20: 40–120 Н·м в зависимости от диаметра и класса прочности.
Типичные применения фланцевого клапана 2710-EMCP-F-20-S1-420Y:
1) Химическая и нефтехимическая промышленность;
2) Энергетика и тепловые сети;
3) Металлургия и горнодобывающая промышленность;
4) Системы водоснабжения и водоотведения;
5) Промышленные котельные и тепловые пункты.
Типичные ошибки монтажа: 1) Неправильный выбор прокладки — химическая несовместимость или превышение температурных пределов; 2) Неравномерная затяжка болтов — деформация прокладки и утечки; 3) Использование поврежденных или ржавых болтов — снижение прочности соединения; 4) Отсутствие контроля плоскостности фланцев — гарантированные утечки при высоких давлениях.
