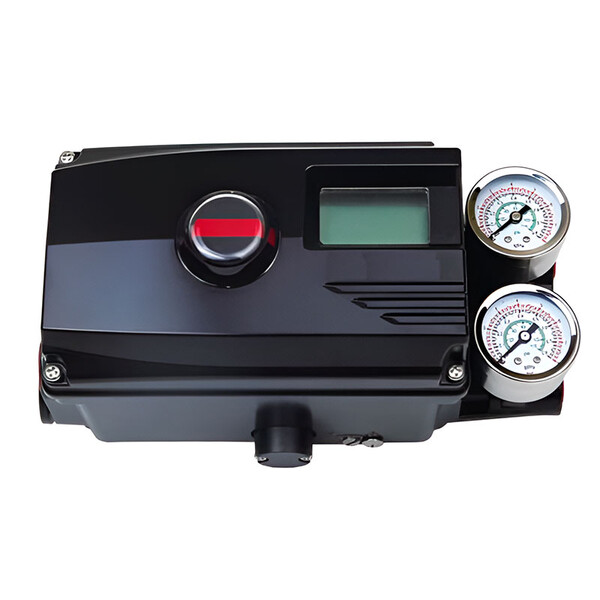

Электропневматический позиционер E.MC CMSCS-2-2-6-1-N-E
Задать вопрос в MAX
Кратко о товаре:
Электропневматический позиционер E.MC CMSCS-2-2-6-1-N-E — серии CMSCS-2, тип Поворотный. Пылевлагозащита: IP66. Присоединение: R1/4. Материал корпуса: Алюминиевое литье под давлением. Ход: 0° - 90°. Выходной сигнал: 4-20 мА.
Описание и характеристики
Детальное описание:
Электропневматический позиционер E.MC CMSCS-2-2-6-1-N-E серии CMSCS-2 – современный позиционер от E.MC с типом действия: Поворотный. Устройство принимает стандартный аналоговый сигнал 4-20 мА и обеспечивает позиционирование с высокой повторяемостью. Корпус из Алюминиевое литье под давлением имеет степень защиты IP66, что гарантирует работу в запылённых и влажных средах.
Комплектуется: Кронштейн Namur. Подключение воздуха – R1/4, ход привода – 0° - 90°. Общепромышленное исполнение (без взрывозащиты). Монтаж в любом положении, но предпочтительно вертикально.
Ключевые преимущества Электропневматический позиционер E.MC CMSCS-2-2-6-1-N-E
- Повышенная точность – линейность ±0,5 %, чувствительность ±0,2 %, гистерезис ±0,5 % полной шкалы.
- Минимальное потребление воздуха – менее 2,3 л/мин (для версии FS) или 0,01 л/мин (для FF) при 0,14 МПа.
- Пропускная способность – более 100 л/мин (FS) или 75 л/мин (FF), что обеспечивает быстрое срабатывание привода.
- Удобство настройки – регулировка нуля и диапазона, возможность калибровки без подачи сигнала.
- Опционально – поддержка HART 7, датчик обратной связи 4–20 мА, дискретные конечные выключатели.
Области применения
- автоматизация запорной арматуры на магистральных трубопроводах;
- нефтеперерабатывающие и химические заводы;
- системы пароснабжения и тепловые пункты;
- водоподготовка и очистные сооружения.
Для заказа уточняйте наличие встроенного датчика обратной связи и тип кабельного ввода.
Характеристики на Электропневматический позиционер E.MC CMSCS-2-2-6-1-N-E:
- Производитель: E.MC
- Артикул: CMSCS-2-2-6-1-N-E
- Функция: Электропневматический позиционер E.MC
- Серия позиционера: CMSCS-2
- Тип действия: Поворотный
- Кронштейн: Кронштейн Namur
- Пылевлагозащита: IP66
- Подключение сжатого воздуха: R1/4
- Ход: 0° - 90°
- Выходной сигнал: 4-20 мА
- Тип взрывозащиты: Общепромышленное исполнение
- Материал корпуса: Алюминиевое литье под давлением
- Положение при монтаже: Любое
Документация на: Электропневматический позиционер E.MC CMSCS-2-2-6-1-N-E
Электропневматический позиционер E.MC CMSCS-2-2-6-1-N-E в формате PDF скачать
Экспертные рекомендации по монтажу и эксплуатации: Электропневматический позиционер E.MC CMSCS-2-2-6-1-N-E
Установка на привод: Для поворотных приводов используйте монтажный мост и переходной вал (входят в комплект для CMSCS‑2‑2...). Для линейных – рычаг, поставляемый отдельно. Кронштейн Кронштейн Namur обеспечивает жёсткое крепление.
Пневмоподключение: Рабочая среда – сжатый воздух, азот, нейтральные газы по ISO 8573‑1 Класс 3. Давление питания 0,14–0,7 МПа. Подсоедините порт SUP к источнику, OUT1 и OUT2 – к приводу. Для одностороннего действия используйте заглушку.
Электрика: Входной сигнал 4-20 мА подключается на клеммы (импеданс 500 Ом). При наличии опции HART требуется 2‑х проводное подключение. Для искробезопасных цепей (Ex ia) обязательны барьеры искрозащиты.
Настройка параметров: Установите минимальный сигнал (4 мА) – отрегулируйте нулевое положение винтом ZERO. Подайте 20 мА – настройте конечное положение винтом SPAN. Повторите 2–3 раза для точности. При наличии ЖК‑дисплея настройка упрощается.
Особенности взрывозащищённых версий: Для Общепромышленное исполнение используйте только искробезопасное оборудование, соблюдайте зазоры и уплотнения. Не вскрывайте корпус под напряжением.
Рекомендации по обслуживанию: Раз в полгода проверяйте герметичность пневмолинии и состояние фильтра. При снижении быстродействия прочистите сопло и заслонку. Оригинальные ремкомплекты поставляются под заказ.
