Описание и характеристики

Детальное описание:

Электрическое присоединение к пневмоострову осуществляется посредством 25-ти контактного электроразъёма, который позволяет обеспечить управление до 22-х пилотных клапанов пневмораспределителей.
Электрические и пневматические присоединения расположены в одном начальном модуле, который легко пристыковывается к пневмоострову.
Все электрические и пневматические соединения находятся с одной стороны для удобства проектирования оборудования, присоединения пневматических трубок и последующего обслуживания.
Модули распределителей оснащены светодиодной индикацией наличия управляющего электросигнала и ручнымдублированием переключения распределителя.
Интерфейсные модули, поддерживающие наиболее популярные промышленные протоколы как Profibus, Can-Open, Device-Net и AS-Interface, также непосредственно интегрируются в пневмоостров простым пристыковыванием к стандартному начальному модулю острова, обеспечивая при этом степень защиты IР65. Интерфейсные модули позволяют не только управлять распределителями пневмоострова, но и могут иметь входы для приема сигналов от различных датчиков с последующей их передачей в управляющий контроллер.

Основные особенности:

• - Изящная форма исключает накопление грязи на поверхности пневмоострова;
• - Компактный размер, толщина модуля распределителя 12,5 мм;
• - Встроенные цанговые фитинги в модулях под трубки 4 , 6 , 8 мм;
• - IP65 степень защиты электрического присоединения;
• - Оптимизированная система электрической коммутации модулей;
• - Электрические и пневматические присоединения с одной стороны;
• - Система быстрого соединения модулей с визуальным индикатором состояния соединения модулей (заблокировано /разблокировано);
• - Свободная конфигурация.

---

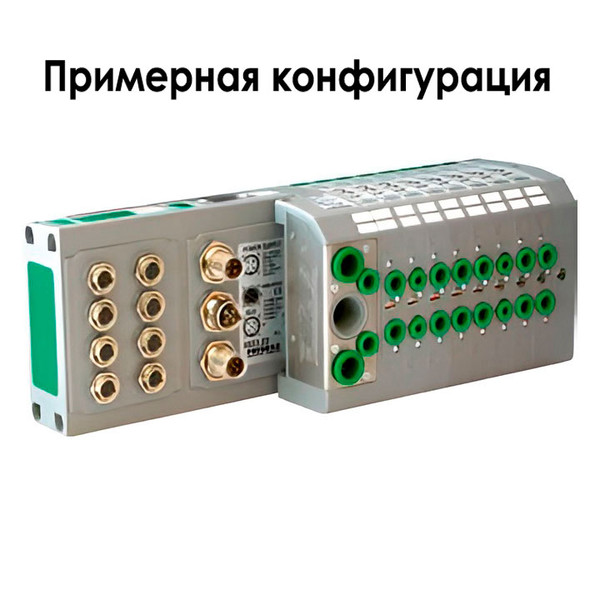

Характеристики на Пневмоостров Pneumax с многополюсным разъемом EMP.B.0.A6A6A6A6F6G6E6C6:

• Производитель: Pneumax
• Артикул: EMP.B.0.A6A6A6A6F6G6E6C6
• Функция: Пневмоостров Pneumax с многополюсным разъемом
• Серия пневмоострова: ENOVA
• Номинальный расход: 700 л/мин
• Пневматическое подключение на выходах: 4,6,8 мм
• Рабочее давление: -0,9 ÷ 10 бар
• Давление управления: 2,5 ÷ 7 бар
• Рабочая температура: -5°C ÷ 50°C
• Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
• Напряжение питания: 24 V DC
• Положение при монтаже: Любое
• Материал корпуса: Технополимер
• Материал уплотнений: NBR

---

Документация на: Пневмоостров Pneumax с многополюсным разъемом EMP.B.0.A6A6A6A6F6G6E6C6

Пневмоострова Pneumax, серия 2300 ENOVA в формате PDF скачать
