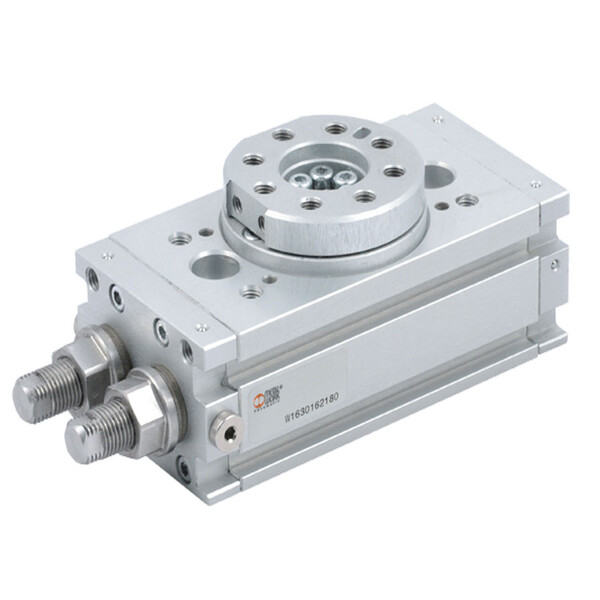

Пневмоцилиндр неполноповоротный Metal Work арт. W1630162180

Добавьте товар в корзину, оформите
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие

Коммерческое предложение за 1 час

В корзину Купить в 1 клик Задать вопрос WhatsApp

Кратко о товаре:

Пневмоцилиндр неполноповоротный Metal Work арт. W1630162180 - серии R3 имеет угол поворота: 0 ÷ 180 ° и диаметр поршня: Ø. с подключением сжатого воздуха: M5. Тип демфирования: (Нерегулируемое)

Теги товара

Описание и характеристики

Детальное описание:

Поворотные приводы серии R3 с двойной зубчатой рейкой обеспечивают точное угловое перемещение в диапазоне 0–180° и предназначены для задач, требующих высокого крутящего момента и надежности. Доступны версии с механическим тормозом или гидравлическим демпфером для плавного торможения.

Ключевые особенности:

Конструкция и исполнения:

Диаметры поршня: Ø 16, 20, 22, 25, 30, 40 мм.
Типы крепления:
- Фланцевое соединение (код W163...2180).
- Вал со шпоночным пазом (код W163...5180, Ø 16–30 мм).
Регулировка угла поворота: 0–180° (гидравлический демпфер доступен для Ø ≥25 мм).

Технические параметры:

Рабочее давление: 3–7 бар (0.3–0.7 МПа).
Температурный диапазон: -10°C до +80°C.
Крутящий момент (при 6 бар):
- Ø 16 мм: 0.9 Н·м
- Ø 40 мм: 22 Н·м
Нагрузки:
- Осевая: до 560 Н (для Ø 40 мм).
- Радиальная: до 360 Н (для Ø 40 мм).
Время поворота (без нагрузки): 0.2–0.3 с.

Компоненты:

Корпус и фланец: анодированный алюминий.
Зубчатая рейка и поршень: сталь.
Уплотнения: NBR (демпфер) и PTFE (вкладыши).
Магнит: неодимовый (для датчиков положения).

Характеристики на Пневмоцилиндр неполноповоротный Metal Work арт. W1630162180:

Производитель: Metal Work
Артикул: W1630162180
Тип пневмоцилиндра: Неполноповоротный привод Metal Work
Принцип действия: Передача рейка-шестерня
Серия пневмоцилиндра: R3
Угол поворота: 0 ÷ 180 °
Диаметр поршня:
Тип демпфирования: Нерегулируемое
Тип действия: Двустороннее
Подключение сжатого воздуха: M5
Рабочее давление на выходе: 3 ÷ 7 бар
Рабочая температура: -10 ÷ 80 °C
Рабочая среда: Сжатый воздух
Положение при монтаже: Любое
Материал уплотнений: NBR
Материал корпуса: Анодированный алюминий
Материал крышек: Анодированный алюминий
